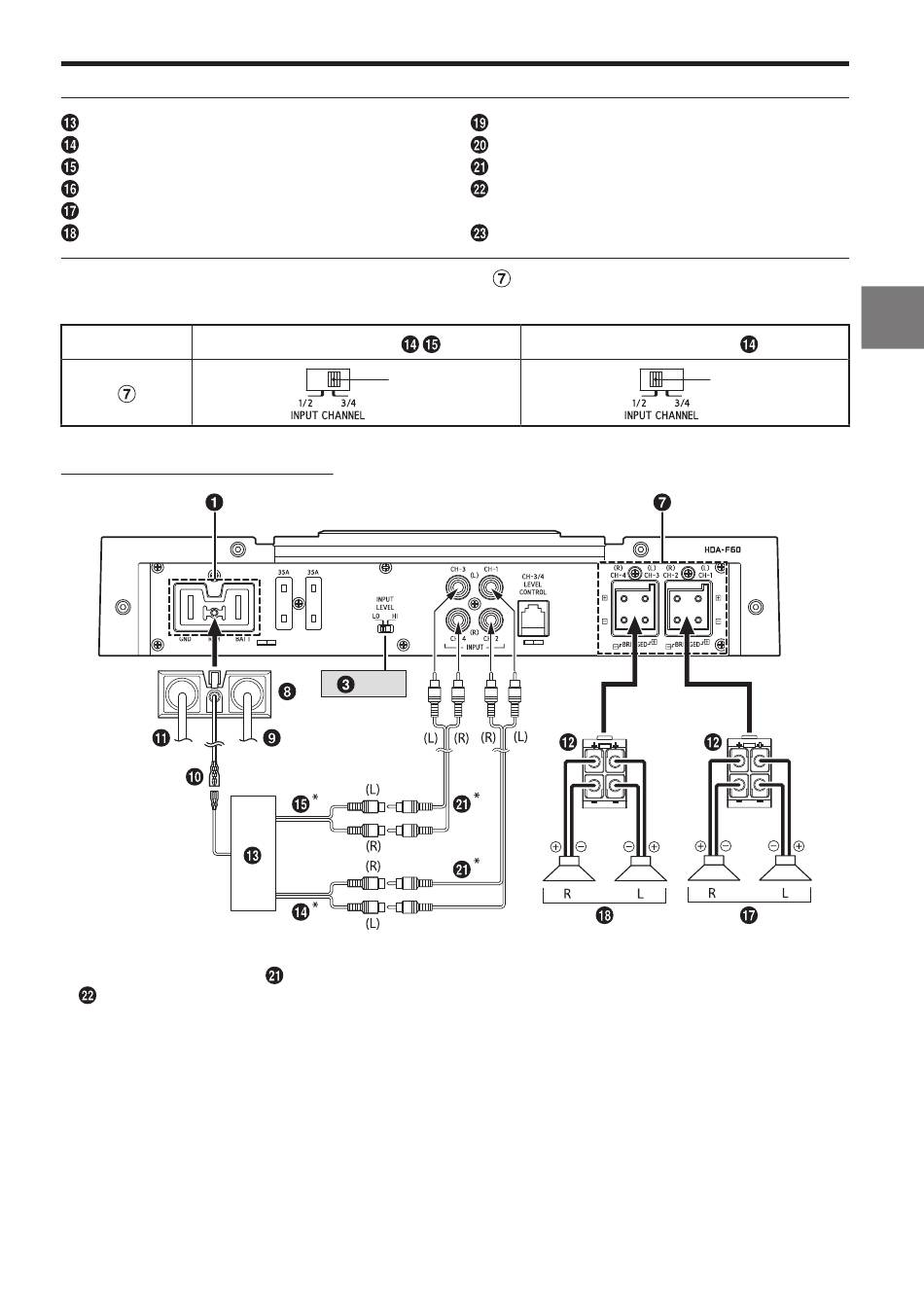

Grundlegendes Anschlussdiagramm für den HDA-F60
Hauptgerät usw.
Ausgang vorne
Ausgang hinten
Subwooferausgang
Frontlautsprecher
Hecklautsprecher
Stellen Sie beim HDA-F60 den Eingangskanalwählschalter ( ) je nach der Anzahl der Kanäle am
Lautsprechereingang ein.
System mit 4 Lautsprechern
* Wenn das angeschlossene Hauptgerät nicht über einen Lautsprecherausgang verfügt und keine
RCA-Verlängerungskabel ( ) verwendet werden können, können Sie das RCA-Lautsprecheradapterkabel
( ) (separat erhältlich) verwenden. Einzelheiten zum Vornehmen von Anschlüssen finden Sie unter
„Hinweis zum Anschluss an das System mit Lautsprechereingangspegel" (Seite 17).
4-Kanal-Eingang:
[3/4]
[LO]
Subwoofer
Subwoofer mit Doppelschwingspule
RCA-Verlängerungskabel (separat erhältlich)
RCA-Lautsprecheradapterkabel (separat
erhältlich)
Y-Adapter (separat erhältlich)
2-Kanal-Eingang:
[1/2]
