SYSTEMSCHEMAN
Kontrollera total impedans på högtalaren som är ansluten till enheten innan anslutningar görs. Kontakta
din närmaste Alpine-återförsäljare om du har några frågor.

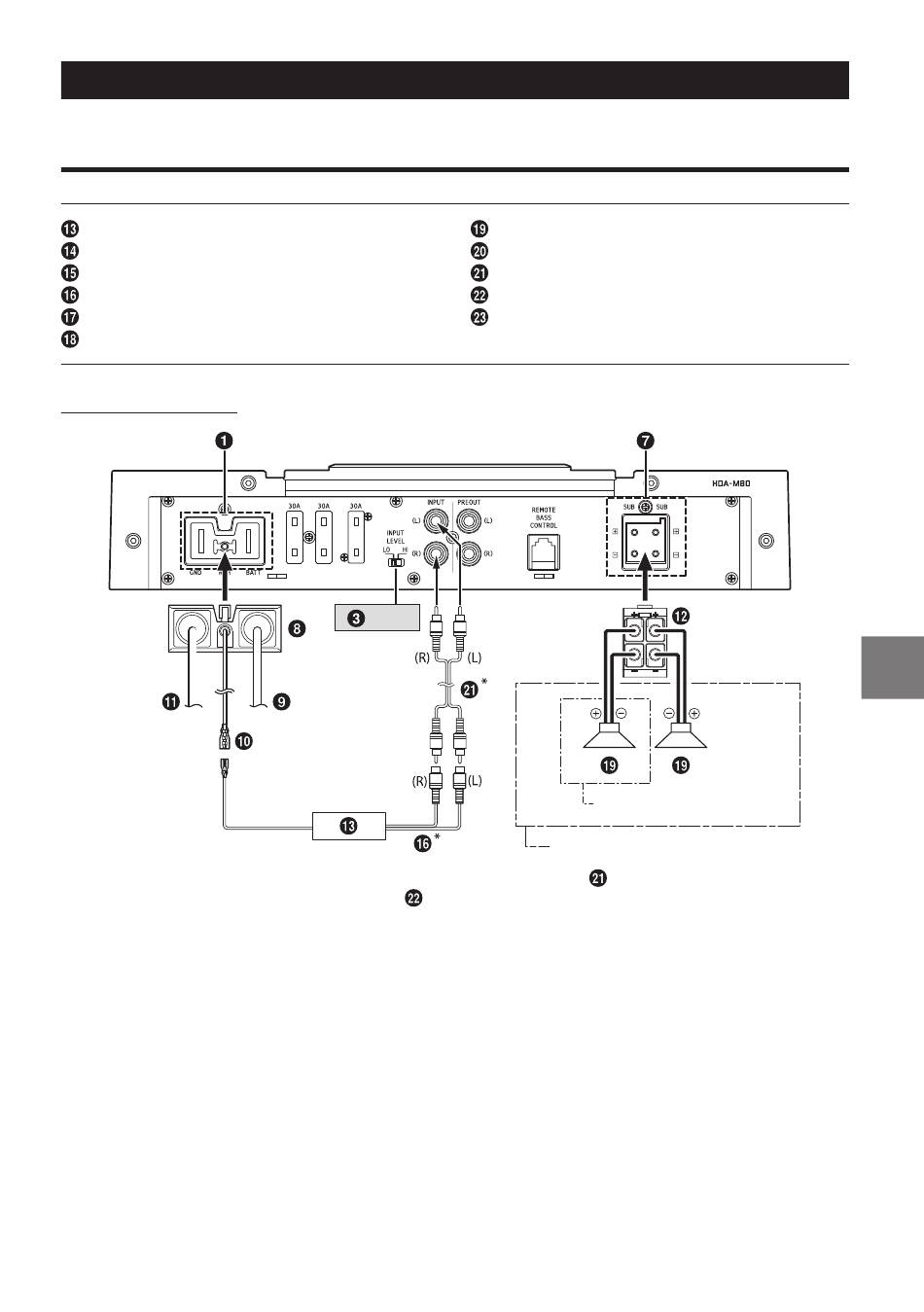

Grundläggande kopplingsschema för HDA-M80
Huvudenhet, etc.
Främre utsignal
Bakre utsignal
Subwoofer utsignal
Högtalare fram
Högtalare bak
Subwoofersystem
* Om ansluten huvudenhet inte har en högtalarutgång och RCA-kablar ( ) inte går att använda kan du
använda högtalar-RCA-konverteringskabeln ( ) (säljs separat). Mer information om anslutning finns i
"Om anslutning till system för högtalaringång" (sidan 17).
Subwoofer
Subwoofer med dubbel talspole
RCA-kabel (säljs separat)
Högtalar-RCA-konverteringskabel (säljs separat)
Y-Adapter (säljs separat)
[LO]
1 subwoofersystem
2 subwoofersystem (MONO)
11
-SE
