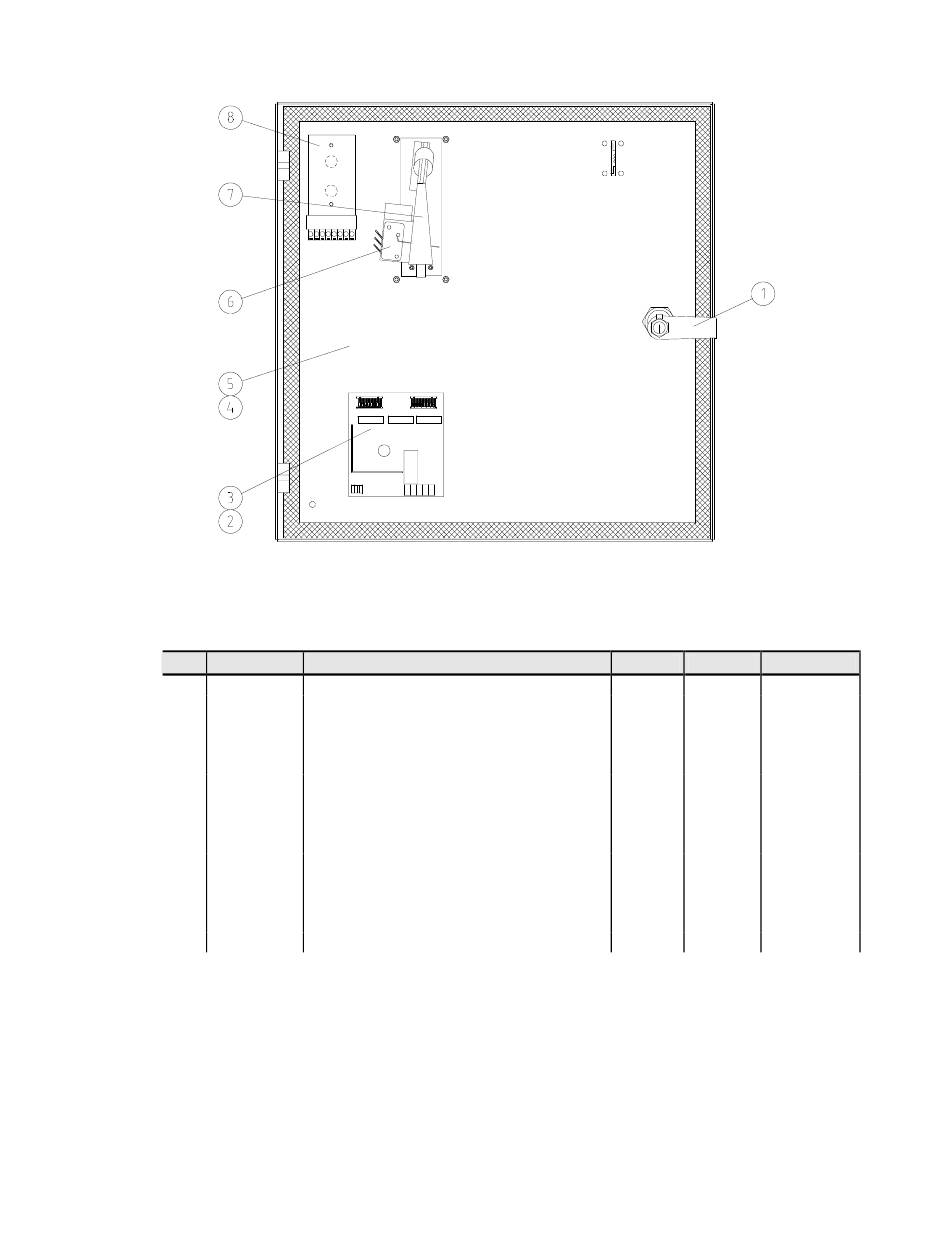

Figure 41: Intérieur de la porte de l'armoire électrique du contrôle mécanique des pièces de monnaie
7.2.3.
Intérieur de la porte de l'armoire électrique du contrôle mécanique
des pièces de monnaie
Rep. N° Art.
Désignation
1
10 1900
Serrure complète
2
10 7800
Carte de circuit 1/5, mécanisme à 2
pièces de monnaie
3
10 7810
Carte de circuit 1/2, mécanisme à 2
pièces de monnaie
4
OBA0013
Porte pour jeton et 1 pièce de monnaie
5
OBA0014
Porte pour jeton et 2 pièces de
monnaie
6
10 7720
Micro-interrupteurs
7
10 7700
Contrôle des pièces de monnaie, 1
pièce de monnaie
7
10 7710
Contrôle des pièces de monnaie, 2
pièces de monnaie
8
930295
Carte de circuit avec diodes LED –99
( ) = Les équipements optionnels comportent des chiffres entre parenthèses.
* la quantité s'entend par côté
Français
Manuel d'instructions du Distributeur de balles RS-4/8/12/20/45
RS-4
RS-8/12 RS-20/45*
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
1
1
- 48 -
1
