RS-V
RS-VII
3.3.1. Contrôle mécanique des pièces de monnaie
Contrôle mécanique des pièces de monnaie pour une ou deux pièces.
Si un système de contrôle pour deux pièces est installé, une soi-disant carte de circuit
supplémentaire figure également dans le système.
Ceci permet de programmer des prix supérieurs à la valeur de chaque pièce de
monnaie.

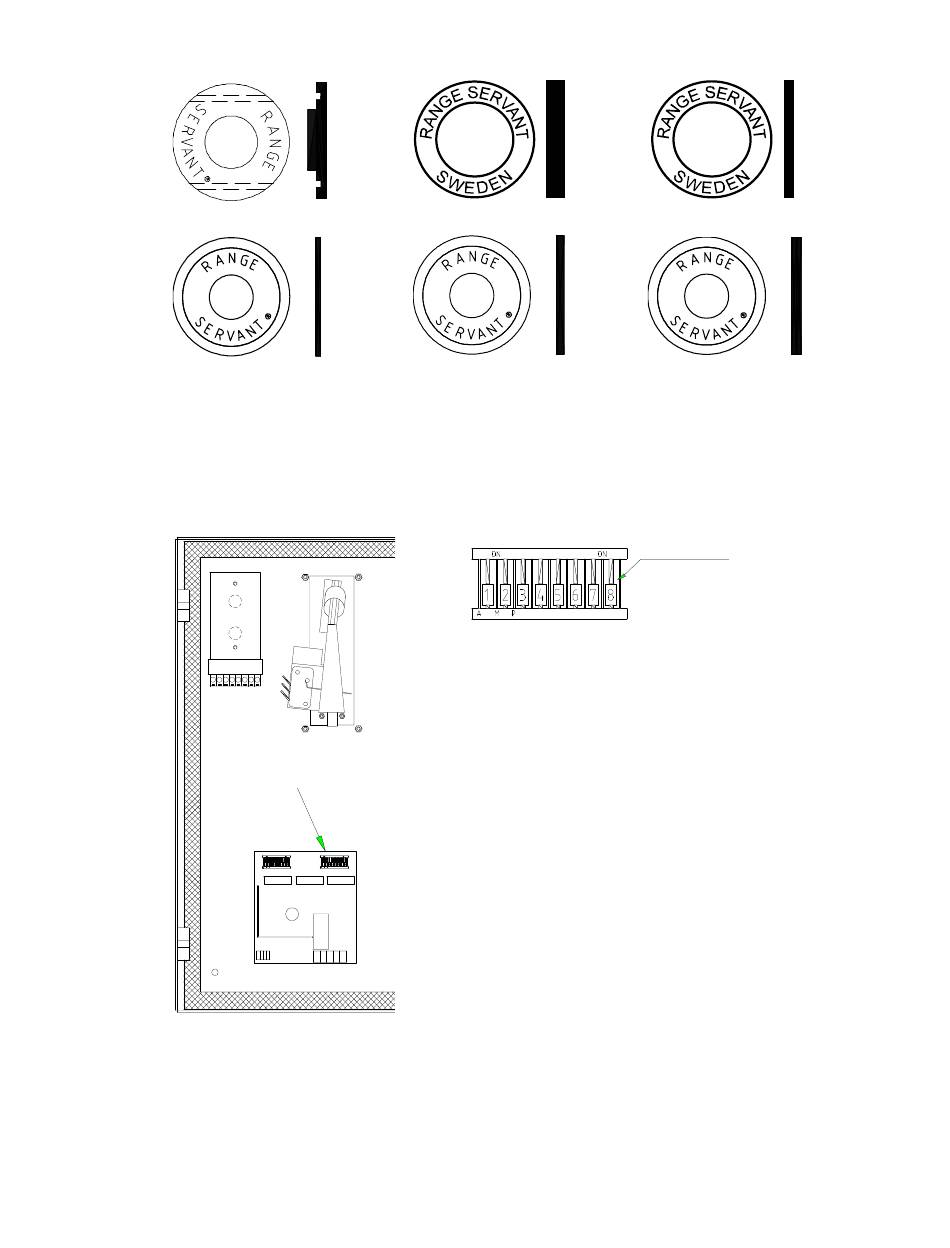

Figure 6: Contrôle mécanique des pièces
de monnaie
- 15 -
Manuel d'instructions du Distributeur de balles RS-4/8/12/20/45
RS-90
RS-VIII
Figure 7: Interrupteurs DIP
/strömställare = commutateurs/
La carte de circuit supplémentaire (N° 107810)
comporte deux interrupteurs DIP à 8 pôles marqués
DIP 1 et DIP 2, ainsi que deux connecteurs de câbles.
Le
rapport
entre
les pièces de
programme au moyen de l'interrupteur DIP 1 (section
1-4).
La pièce qui a la valeur la plus faible porte toujours la
valeur un. Il s'agit maintenant de programmer de
combien de fois la pièce deux est supérieure à la
pièce un.
Rapport 1-2
(interrupteur 2 ON)
Rapport 1-5
(interrupteurs 1+3 ON)
Rapport 1-10
(interrupteurs 2+4 ON)
Sortie relais (impulsion d'une seconde à la sortie)
Interrupteur DIP 1 : 7+ 8 ON.
RS-91
RS-IX
commutateurs
monnaie
se
Français
