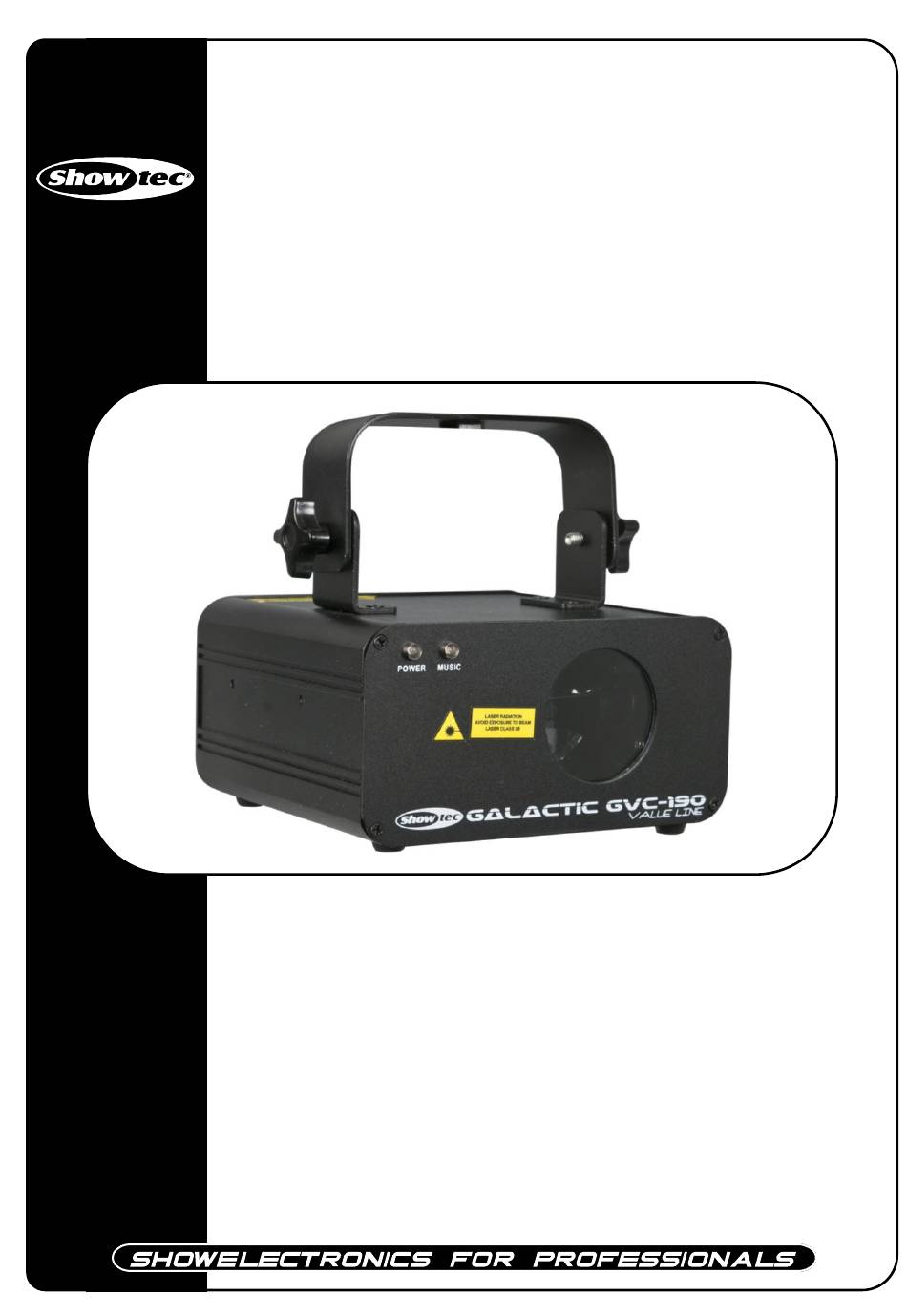

- Page 1 Galactic GVC-190 ORDERCODE 51324 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Page 2 Showtec. Le Showtec Galactic va vous permettre de créer l’animation dans n’importe quel lieu. Vous pouvez compter sur la qualité Showtec et choisir dans un large éventail de produits d’éclairage aux finitions exceptionnelles. Nous concevons et fabriquons un matériel d’éclairage professionnel destiné à l’industrie du spectacle et du divertissement.
- Page 3 Showtec Showtec Galactic GVC-190 Fiche de produit ™ Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................5 Fixation .................................... 5 Instructions de retour ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Aperçu .................................... 7 Face arrière ..................................7 Installation ...................................
- Page 4 Avertissement POUR VOTRE PROPRE SÉCURITÉ, VEUILLEZ LIRE ATTENTIVEMENT CE MANUEL DE L’UTILISATEUR AVANT LA PREMIÈRE MISE EN MARCHE DE L’APPAREIL ! Instructions pour le déballage Dès réception de ce produit, veuillez déballer le carton soigneusement et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces.
- Page 5 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
- Page 6 L’utilisateur est responsable du positionnement et du fonctionnement corrects du Galactic. Le fabriquant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune / vert à...
- Page 7 Sécurité laser et informations relatives à la conformité Selon les règlements de la FDA, vous devez utiliser cet appareil de la manière décrite dans le schéma de gauche. Conditions d’utilisation • Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes.
- Page 8 Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume-Uni Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE BLEU NOIR ARGENTÉ NEUTRE JAUNE / VERT VERT...

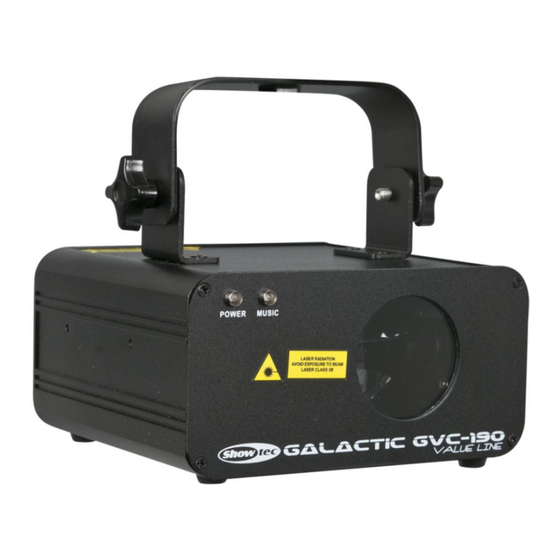

- Page 9 Description de l’appareil Caractéristiques Le Showtec Galactic est un effet lumineux avec une grande puissance en sortie et des effets d’excellente qualité. • Puissance en crête 60 W ; puissance continue 30 W • Diamètre du faisceau < 5 mm à l’ouverture •...
- Page 10 Installation Retirez tout le matériel d’emballage de l’appareil. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie. Réglage et fonctionnement Avant de brancher l’unité, assurez-vous que la tension d’alimentation correspond à...
- Page 11 Plusieurs Galactics (contrôle DMX) Fixez le Galactic sur la structure. Laissez au moins 1 mètre sur tous les côtés pour une bonne circulation d’air. 2. Utilisez toujours un câble de sécurité (code commande 70140 / 70141). Utilisez un câble XLR à 3 broches pour connecter les lasers du Galactic. Raccordez les unités entre elles (Fig.
- Page 12 Panneau de contrôle Fig. 5 A. Affichage LED D. Bouton Down B. Bouton Func E. Bouton Enter C. Bouton Up Mode de contrôle Les appareils sont adressés individuellement sur un câble et connectés au contrôleur. Ils répondent donc au signal DMX du contrôleur. Adressage DMX Le panneau de contrôle situé...
- Page 13 Vue d’ensemble Options du menu principal 1. Adresse DMX 2. Maître / esclave 3. Test 4. Automatique 5. Sensibilité Vous pouvez modifier seulement certains réglages lorsque l’affichage clignote. Si vous ne pouvez pas modifier une valeur en particulier, appuyez une fois sur le bouton Func et modifiez la valeur.
- Page 14 1. Mode DMX Avec ce menu, vous pouvez définir l’adressage DMX. 1) Appuyez sur le bouton Func jusqu’à ce que l’écran affiche 2) Vous pouvez sélectionner 512 adresses DMX différentes. Utilisez les boutons Up / Down pour sélectionner l’adresse requise entre 3) Appuyez sur le bouton Enter pour mémoriser votre réglage.
- Page 15 Canaux DMX 10 canaux Canal 1 – programmes intégrés / mode de contrôle sonore 0 - 29 Programme automatique avec les couleurs monochromes vert, violet et cyan 30 - 59 Programme automatique avec la couleur monochrome vert 60 - 89 Programme automatique avec la couleur monochrome violet 90 - 119 Programme automatique avec la couleur monochrome cyan...
- Page 16 Canal 9 – roulement de l’axe X 0 - 127 Roulement de l’axe Z réglé entre 0 et 359 degrés 128 - 191 Roulement dans le sens des aiguilles d’une montre allant de lent à rapide 192 - 255 Roulement dans le sens inverse des aiguilles d’une montre allant de lent à rapide Canal 10 –...
- Page 17 Entretien Le Showtec Galactic ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide.
- Page 18 Pas de réponse du DMX Réponse : il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement du contrôleur ou de la carte DMX d’effets lumineux. 1. Vérifiez le câble DMX : débranchez l’unité, changez le câble DMX puis reconnectez l’appareil à l’alimentation.
- Page 19 Caractéristiques du produit Modèle : Showtec Galactic Alimentation : 240 V - 50 Hz (CE) Puissance en crête 60 W ; puissance continue 30 W Diamètre du faisceau < 5 mm à l’ouverture Impulsion de toutes les données < 4 Hz (> 0,25 s) Divergence (chaque faisceau) <...
