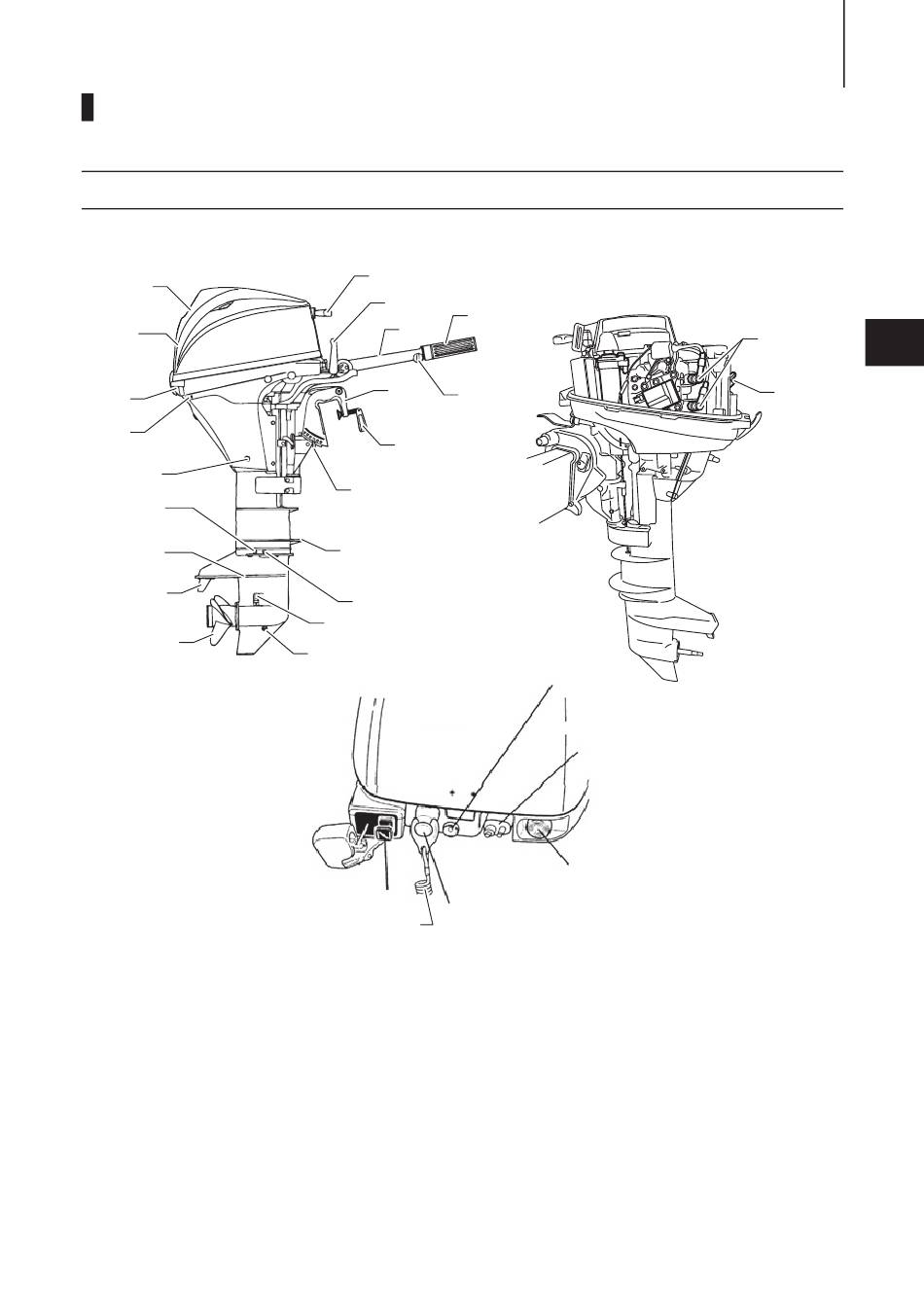

NOM DES PIÈCES
ENOM00820-0
MF, EF, EP
1
2
3
4
5
6
7
8
9
1
Poignée de levage
2
Capot supérieur
3
Capot inférieur
4
Orifice de contrôle de l'eau de
refroidissement
5
Bouchon de vidange d'huile
6
Bouchon de vidange d'eau
7
Plaque anti-cavitation
8
Dérive
9
Hélice
10
Bouchon d'huile (inférieur)
11
Prise d'eau de refroidissement
21
19
18
17
15
20
16
14
13
12
11
10
27
25
26
12
Bouchon d'huile (supérieur)
13
Pare-gouttes
14
Tige de butée
15
Étrier de fixation
16
Vis de serrage
17
Poignée de barre *1
18
Poignée des gaz *1
19
Levier inverseur *1
20
Vis de réglage de la poignée
des gaz
21
Poignée de lanceur à rappel
22
Bougie d'allumage
24
28
29
23
Bouchon de remplissage
d'huile
24
Lampe témoin
25
Interrupteur d'arrêt *1
26
Cordon de sécurité coupe-
circuit
27
Bouton du starter
28
Raccord de carburant
29
Interrupteur de démarrage *2
*1 : Modèle à poignée de barre
seulement
*2 : Modèle de démarreur électrique
seulement
