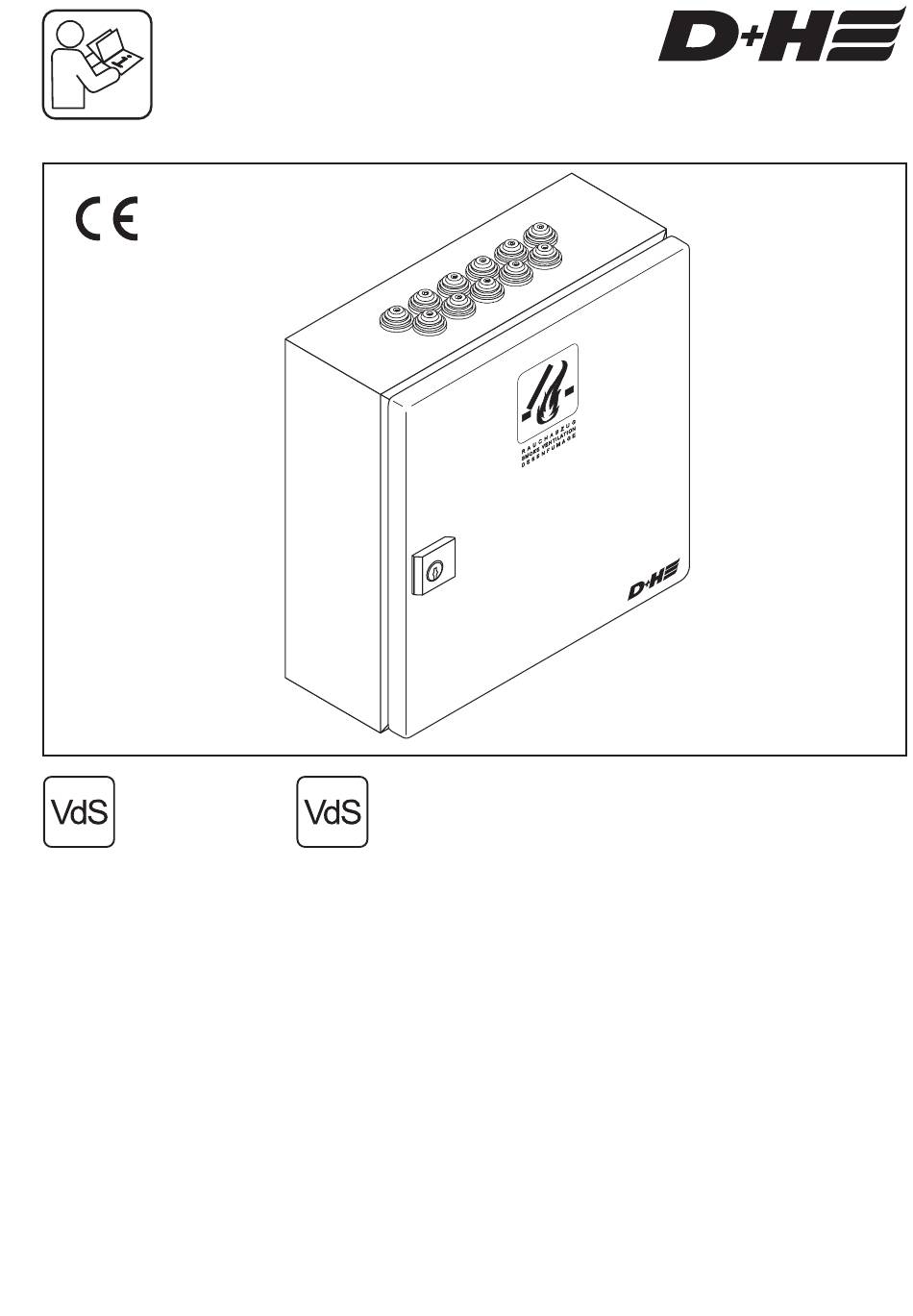

D+H RZN 4416-M Notice Originale

Adcomnet ready
Masquer les pouces
Table des Matières

Liens rapides

Télécharger ce manuel
G 506001
Anerkennungs-Nr.
approval-no.
fr
Table des matières . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 2
Notice originale. . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 3
99.825.85 3.9/01/22
0786 - CPR - 50382
EN 12101-10 : 2005/AC:2007
conform
RZN 4416-M
®
AdComNet ready
Table des Matières
loading

Manuels Connexes pour D+H RZN 4416-M

Sommaire des Matières pour D+H RZN 4416-M

  • Page 1 RZN 4416-M ® AdComNet ready G 506001 0786 - CPR - 50382 EN 12101-10 : 2005/AC:2007 Anerkennungs-Nr. conform approval-no. Table des matières ......Page ..2 Notice originale.

  • Page 2: Table Des Matières

    Structure intérieure de la centrale.........................6 Vue de la platine de base ..........................7 Réglages du commutateur DIP .........................8-9 Câbles pour D+H systèmes de DENFC / Plan de câblage.................10 230 V alimentation ............................11 Vue d'ensemble des connexions ........................11 Raccord bouton de désenfumage.......................12 Raccordement détecteurs d'incendie, Installation de détection d'incendie..........13...

  • Page 3: Introduction / Schéma De Structure

    Montage et mise en service D+H compétent. Un large réseau de partenaires commerciaux et de service D+H se tient à votre disposition pour vous Grâce à notre garantir un montage et une mise en service large réseau de filiales et de partenaires exclusifs, appropriés.

  • Page 4: Utilisation Conforme / Consignes De Sécurité

    (D6) se met à clignoter. - Convient uniquement au montage à l'intérieur. Un dysfonctionnement de l'installation DENFC est en - Utiliser uniquement des pièces D+H d'origine non outre indiqué par les voyants verts « Fonctionnement modifiées ok »...

  • Page 5: Caractéristiques Techniques

    -5 ... +40°C Dimensions LxHxP 500 x 500 x 210 mm * Supporte des motorisations D+H à fonctionnement de désenfumage accéléré (HS). ** Le dépassement du courant total de la centrale dans ce cas n'est pas autorisé. Alimentation de secours 24 V...

  • Page 6: Structure Intérieure De La Centrale

    Structure intérieure de la centrale Gaines pour câbles Profilé chapeau 35 mm pour installation de modules (largeur : 300 mm) Platine de base T2,5A 27VAC Transformateur Position accu 6/20 RZN 4416-M Français 99.825.85 3.9/01/22...

  • Page 7: Vue De La Platine De Base

    IN : 230VAC / 500VA OUT : 24VDC / max. 16A 12.345.67-65.43 - 123456 D+H Mechatronic - Germany - +49 40 605 65 0 1 2 3 4 5 6 7 8 – : potentiel à alimentation de secours - + : potentiel à...

  • Page 8: Codage Des Groupes - Commutateurs Dip

    En présence d'un dysfonctionnement de ligne (par ex. en cas de coupure de la ligne du bouton ou en absence de la résistance terminale), la centrale est mise en alerte, c.à.d. le dispositif de désenfumage s'ouvre. non attribué 8/20 RZN 4416-M Français 99.825.85 3.9/01/22...

  • Page 9: Codage De La Centrale - Commutateur Dip S6

    1 2 3 4 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 9/20 99.825.85 3.9/01/22 Français RZN 4416-M...

  • Page 10: Câbles Pour D+H Systèmes De Denfc / Plan De Câblage

    Câbles pour D+H systèmes de DENFC Lors du choix et de la pose des câbles, il convient Câble Groupe (centrale - motorisation) de respecter les réglementations régionales Minimum câble à trois brins : d'installation relatives aux installations électriques - 2 brins pour l'alimentation de la motorisation et aux dispositifs de sécurité...

  • Page 11: 230 V Alimentation

    Circuit électrique séparé. Marquer le fusible. Transformateur Platine de base Vue d'ensemble des connexions EM 47 K Motorisation SD-O 371 RT 45 LT 84-U (-SD) Mot.a Mot.b 10kW Mot.a Mot.b – – N– RZN 4416-M 11/20 99.825.85 3.9/01/22 Français RZN 4416-M...

  • Page 12: Raccord Bouton De Désenfumage

    RT 45 RT 45 RT 45 10kW 10kW – – * connexion de manœuvre RZN 4416-M RZN 4416-M fournie par le client Raccordement parallèle de 2 x 2 boutons RT 45 RT 45 resp. dernier bouton 10kW resp. premier à avant dernier bouton –...

  • Page 13: Raccordement Détecteurs D'incendie

    Sortie hors tension en cas de panne secteur ! qu'un message de dysfonctionnement est émis. Fonction High-Speed (HS) : Bouton Ventouses Toutes les motorisations D+H ayant une fonction d’interruption électro- accélérée sont supportées. En mode de ventilation magnétique quotidienne, la diminution du régime du moteur permet d'obtenir une nette réduction du bruit.

  • Page 14: Consignes Relatives À La Mise En Service

    Toujours aucune tension secteur ou ligne Connecter les câbles désactivée ou fusible défectueux. accu, voyant contrôle allumé ? Contrôle de fonction Alarme/Reset et Ventilation Changer évtl. la polarité de la motorisation. Volet DENFC ouvre et ferme ? 14/20 RZN 4416-M Français 99.825.85 3.9/01/22...

  • Page 15: Commande

    Ouverture manuelle par bouton de désenfumage : RAUCHABZUG Reset Line Ouverture automatique par détecteur d'incendie : Reset Line Ouverture automatique par commande à distance (par ex. centrale de détection d'incendie) : Contact de la commande à distance Reset Line 15/20 99.825.85 3.9/01/22 Français RZN 4416-M...

  • Page 16: Commande - Fermeture Après Une Alarme

    à distance Reset Line ~ 1 Sec. Voir commutateur DIP page 8-9 Fermeture de secours en cas d'impossibilité de mettre une alarme à zéro : ARRÊT Service clientèle Reset ~ 1 Sec. Line 16/20 RZN 4416-M Français 99.825.85 3.9/01/22...

  • Page 17: Commande - Ventilation Quotidienne

    LED d'alarme sur la ligne : bouton de ventilation. 1 Alarme locale : LED allumée en continu 2 Alarme BUS : LED clignote LT 84-U-W 3 Aucune alarme : LED éteinte 17/20 99.825.85 3.9/01/22 Français RZN 4416-M...
  • Page 18 - Vérification de toutes les unités d'alimentation C'est systématiquement la notice de maintenance électriques concernées actuelle de D+H qui sert de référence. - Test de fonction des composants du système Toute entreprise agréée par D+H la reçoit raccordés automatiquement et a été formée spécialement par - Etablissement d'un procès-verbal de l'exécution...
  • Page 19 19/20 99.825.85 3.9/01/22 RZN 4416-M...
  • Page 20 D+H Mechatronic AG Georg-Sasse-Str. 28-32 22949 Ammersbek , Germany Tel. : +49 40-605 65 : +49 40-605 65 254 E-Mail: info@dh-partner.com www.dh-partner.com © 2013 D+H Mechatronic AG, Ammersbek Sous réserve de modifications techniques 100 % papier recyclé 99.825.85 3.9/01/22...
