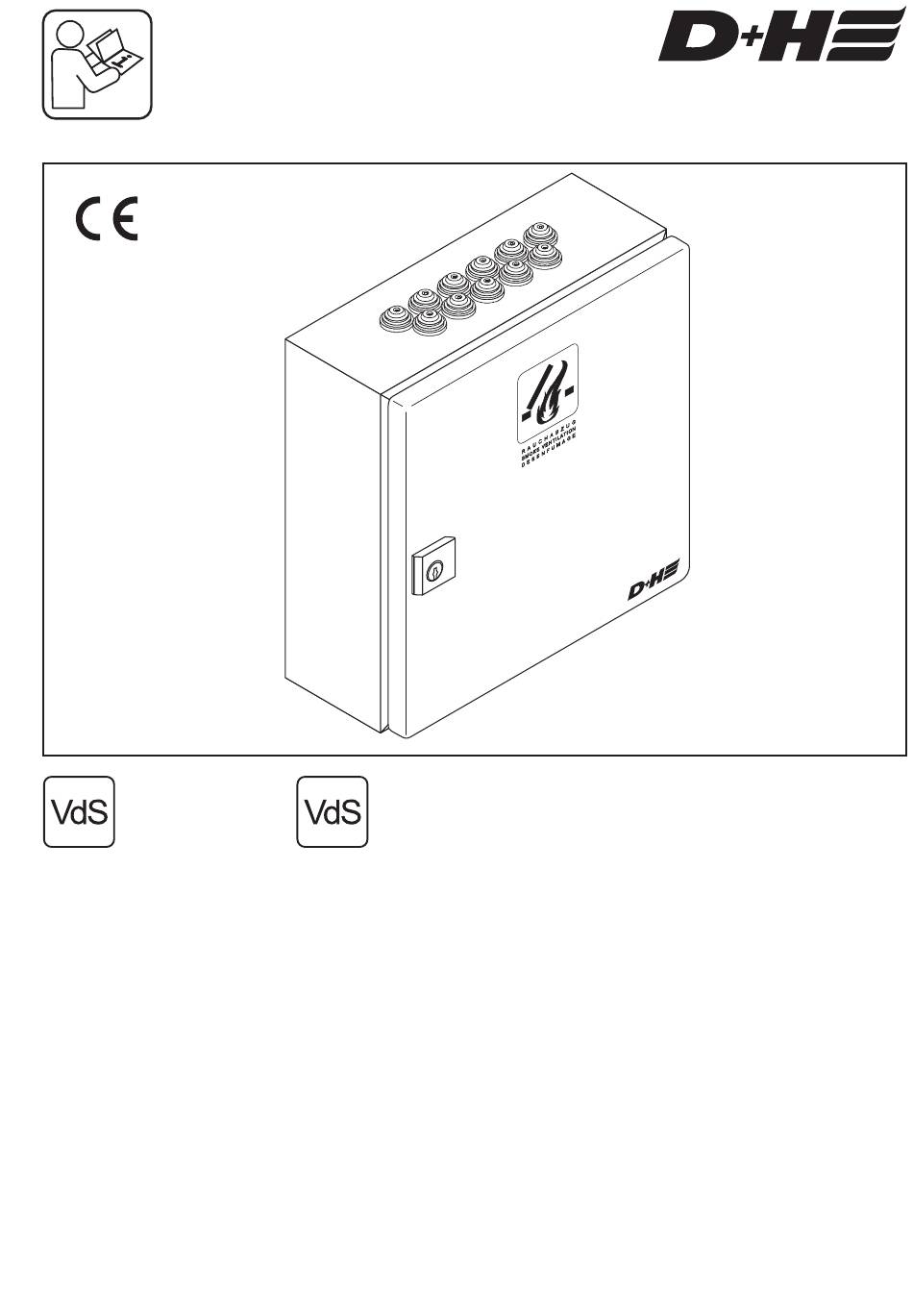

D+H AdComNet RZN 4416-M Notice Originale

Masquer les pouces
Table des Matières

Liens rapides

Télécharger ce manuel
G 506001
Anerkennungs-Nr.
approval-no.
fr
Table des matières . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 2
Notice originale. . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 3
99.825.85 3.8/06/19
0786 - CPR - 50382
EN 12101-10 : 2005/AC:2007
conform
RZN 4416-M
®
AdComNet ready
Table des Matières
loading

Manuels Connexes pour D+H AdComNet RZN 4416-M

Sommaire des Matières pour D+H AdComNet RZN 4416-M

  • Page 1 RZN 4416-M ® AdComNet ready G 506001 0786 - CPR - 50382 EN 12101-10 : 2005/AC:2007 Anerkennungs-Nr. conform approval-no. Table des matières ......Page ..2 Notice originale.

  • Page 2: Table Des Matières

    Structure intérieure de la centrale.........................6 Vue de la platine de base ..........................7 Réglages du commutateur DIP .........................8-9 Câbles pour D+H systèmes de DENFC / Plan de câblage.................10 230 V alimentation ............................11 Vue d'ensemble des connexions ........................11 Raccord bouton de désenfumage.......................12 Raccordement détecteurs d'incendie, Installation de détection d'incendie..........13...

  • Page 3: Introduction / Schéma De Structure

    Montage et mise en service D+H compétent. Un large réseau de partenaires commerciaux et de service D+H se tient à votre disposition pour vous Grâce à notre garantir un montage et une mise en service large réseau de filiales et de partenaires exclusifs, appropriés.

  • Page 4: Utilisation Conforme / Consignes De Sécurité

    (D6) se met à clignoter. - Convient uniquement au montage à l'intérieur. Un dysfonctionnement de l'installation DENFC est en - Utiliser uniquement des pièces D+H d'origine non outre indiqué par les voyants verts « Fonctionnement modifiées ok »...

  • Page 5: Caractéristiques Techniques

    -5 ... +40°C Dimensions LxHxP 500 x 500 x 210 mm * Supporte des motorisations D+H à fonctionnement de désenfumage accéléré (HS). ** Le dépassement du courant total de la centrale dans ce cas n'est pas autorisé. Alimentation de secours 24 V...

  • Page 6: Structure Intérieure De La Centrale

    Structure intérieure de la centrale Gaines pour câbles Profilé chapeau 35 mm pour installation de modules (largeur : 300 mm) Platine de base T2,5A 27VAC Transformateur Position accu 6/20 RZN 4416-M Français 99.825.85 3.8/06/19...

  • Page 7: Vue De La Platine De Base

    IN : 230VAC / 500VA OUT : 24VDC / max. 16A 12.345.67-65.43 - 123456 D+H Mechatronic - Germany - +49 40 605 65 0 1 2 3 4 5 6 7 8 – : potentiel à alimentation de secours - + : potentiel à...

  • Page 8: Codage Des Groupes - Commutateurs Dip

    Codage des groupes – commutateurs DIP S2, S4, S5 Etat de livraison 1 = ON * Limitation de temps de marche OUVERTURE en mode ventilation (uniquement si commutateur DIP 5 = ON) Le potentiomètre permet de limiter la durée de marche dans le sens OUVERT. S2, S4, S5 Si le bouton d'aération est actionné...

  • Page 9: Codage De La Centrale - Commutateur Dip S6

    Codage de la centrale - commutateur DIP S6 Etat de livraison 1 = ON * Ligne 2 sur groupe 3. La ligne 2 agit aussi sur le groupe 3. 1 = OFF * Le groupe 3 est indépendant de la ligne 2 et n'est pas surveillé ! 2 = ON * Alarme centrale En cas d'alarme d'une ligne, l'autre ligne sera également mise en état...

  • Page 10: Câbles Pour D+H Systèmes De Denfc / Plan De Câblage

    Câbles pour D+H systèmes de DENFC Lors du choix et de la pose des câbles, il convient Câble Groupe (centrale - motorisation) de respecter les réglementations régionales Minimum câble à trois brins : d'installation relatives aux installations électriques - 2 brins pour l'alimentation de la motorisation et aux dispositifs de sécurité...

  • Page 11: 230 V Alimentation

    230 V alimentation 230 V, 50 Hz Circuit électrique séparé. Marquer le fusible. Transformateur Platine de base Vue d'ensemble des connexions EM 47 K Motorisation SD-O 371 RT 45 LT 84-U (-SD) Mot.a Mot.b 10kW Mot.a Mot.b – – N– RZN 4416-M 11/20 99.825.85 3.8/06/19...

  • Page 12: Raccord Bouton De Désenfumage

    Raccord bouton de désenfumage Max. 8 boutons raccordables par ligne. Branchement standard Raccordement parallèle boutons DENFC RT 45 RT 45 RT 45 10kW 10kW – – * connexion de manœuvre RZN 4416-M RZN 4416-M fournie par le client Raccordement parallèle de 2 x 2 boutons RT 45 RT 45 resp.

  • Page 13: Raccordement Détecteurs D'incendie

    Sortie hors tension en cas de panne secteur ! qu'un message de dysfonctionnement est émis. Fonction High-Speed (HS) : Bouton Ventouses Toutes les motorisations D+H ayant une fonction d’interruption électro- accélérée sont supportées. En mode de ventilation magnétique quotidienne, la diminution du régime du moteur permet d'obtenir une nette réduction du bruit.

  • Page 14: Consignes Relatives À La Mise En Service

    Consignes relatives à la mise en service Pour mettre la centrale DENFC en service, les contrôles visuels et fonctionnels ci-après doivent être effectués. En cas de raccordement partiel et incomplet de composants, des dysfonctionnements Tous les câbles raccordés ? sont probables. Vérifier les raccordements suivants : secteur 230V, motorisations, bouton RT, le cas échéant détecteur d'incendie et bouton de ventilation.

  • Page 15: Commande

    Commande - déclenchement en cas d'alarme Ouverture manuelle par bouton de désenfumage : RAUCHABZUG Reset Line Ouverture automatique par détecteur d'incendie : Reset Line Ouverture automatique par commande à distance (par ex. centrale de détection d'incendie) : Contact de la commande à...

  • Page 16: Commande - Fermeture Après Une Alarme

    Commande - fermeture après une alarme Ouvrir les boîtiers (centrale et boutons) avec les clés fournies. En cas d'ouverture manuelle par bouton de désenfumage : En cas de déclenchement par détecteur d'incendie ou commande à distance : Reset = ARRET / MARCHE Contact de la commande à...

  • Page 17: Commande - Ventilation Quotidienne

    Commande - Ventilation quotidienne Bouton de ventilation ou bouton de désenfumage avec fonction de ventilation RT 45-LT requis. Ouvrir : Fermer : Stopper : ST OP ST OP ST OP Commande - Automate météo Commande - AdComNet En cas de détecteur de vent ou de pluie En cas de fonctionnement en mode AdComNet branché.
  • Page 18 - Vérification de toutes les unités d'alimentation C'est systématiquement la notice de maintenance électriques concernées actuelle de D+H qui sert de référence. - Test de fonction des composants du système Toute entreprise agréée par D+H la reçoit raccordés automatiquement et a été formée spécialement par - Etablissement d'un procès-verbal de l'exécution...
  • Page 19 19/20 99.825.85 3.8/06/19 RZN 4416-M...
  • Page 20 D+H Mechatronic AG Georg-Sasse-Str. 28-32 22949 Ammersbek , Germany Tel. : +49 40-605 65 : +49 40-605 65 254 E-Mail: info@dh-partner.com www.dh-partner.com © 2013 D+H Mechatronic AG, Ammersbek Sous réserve de modifications techniques 100 % papier recyclé 99.825.85 3.8/06/19...
