Assemblage et configuration initiale
•
Sauf indication contraire, serrer tous les boulons tel
que sur le "tableau des spécifications de torque"
(voir la table des matières pour le numéro de page)
•
Reportez-vous à la section nomenclature des pièces
pour l'identification de chacune des pièces.
Assemblage de l'accessoire
Préparation pour eMax 20S seulement
Installer les pièces du sac de plaques d'attache
fourni avec cet ensemble.
Installation des ensembles pour la
rotation et la déflection de la goulotte :
Installation de l'ensemble de rotation
hydraulique de goulotte #701011-1
Voir les instructions fournies avec l'ensemble.
Installation de l'ensemble de rotation
manuelle de goulotte #701029:
Voir les instructions fournies avec l'ensemble.
Installation de l'ensemble de rotation et de
déflection électrique de goulotte #701036:
Voir les instructions fournies avec l'ensemble.
Installation de l'ensemble de déflection
électrique de goulotte #700666-2:
Voir les instructions fournies avec l'ensemble.
Installation de l'arbre à cardan:

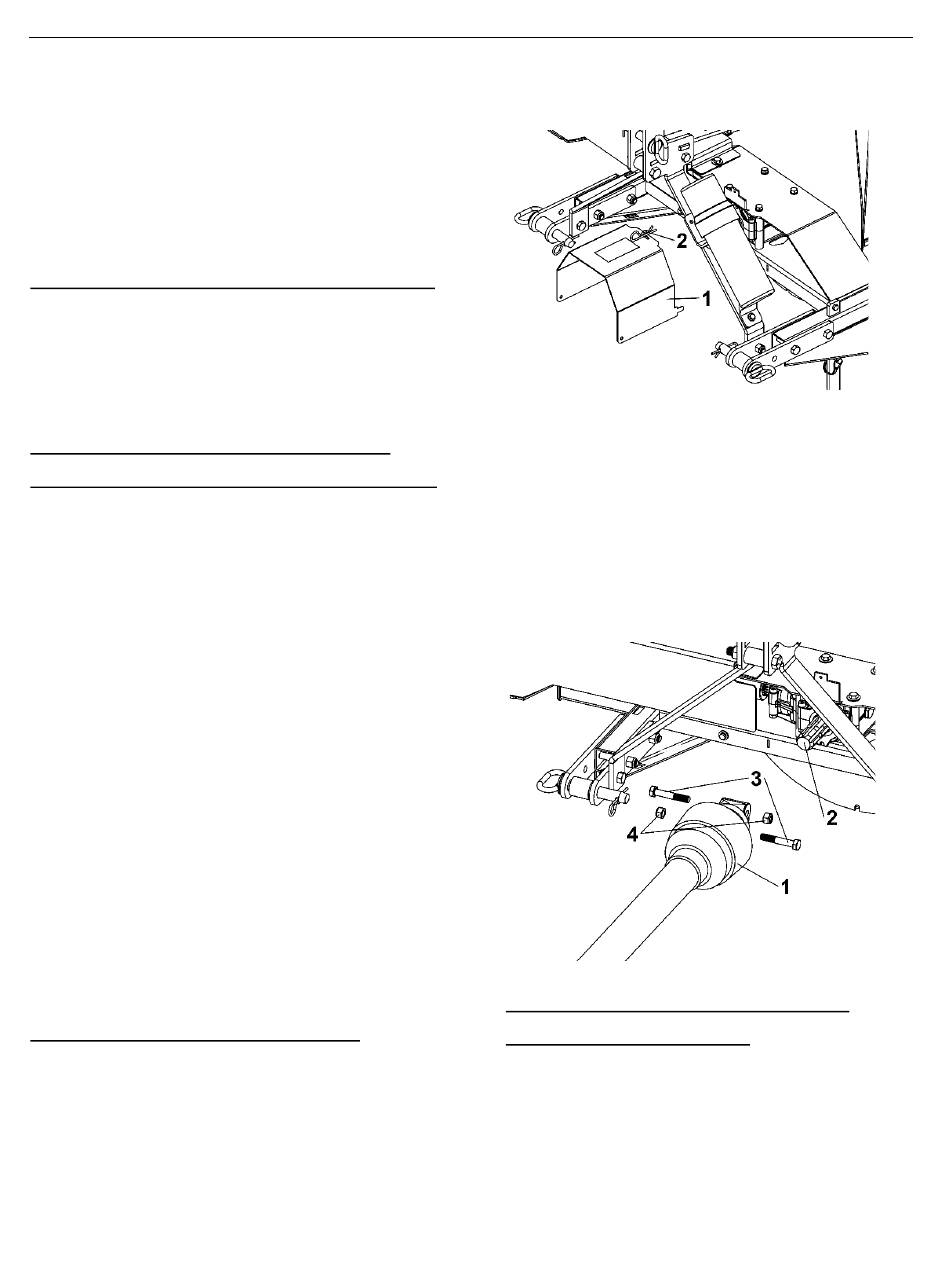

Enlever le garde:
Enlever le garde (item 1) en retirant le la goupille a
ressort (item 2). Installer l'arbre a cardan en suivant les
instructions tel que mentionné plus bas.
Après installation de l'arbre a cardan, remettre le garde
en place et sécuriser avec la goupille à ressort.
#110210
Installation de l'arbre à cardan
Mettre l'arbre à cardan (item 1) sur l'arbre d'entré (item
2) et le sécuriser en place en utilisant les boulons M12 x
1.25 x 70 Gr 8.8 (item 3) et écrous (item 4).
NOTE : Si la longueur de l'arbre à cardan n'a pas été
:
validée, sécuriser avec les écrous seulement après cette
validation.
Validation de l'arbre à cardan (si
première installation) :
La longueur de l'arbre à cardan doit être ajustée en
fonction de la longueur des bras sur le tracteur ainsi que
des options dont est équipé le tracteur (exemple: attache
3 points rapide)
Détermination de la longueur de l'arbre à
9
