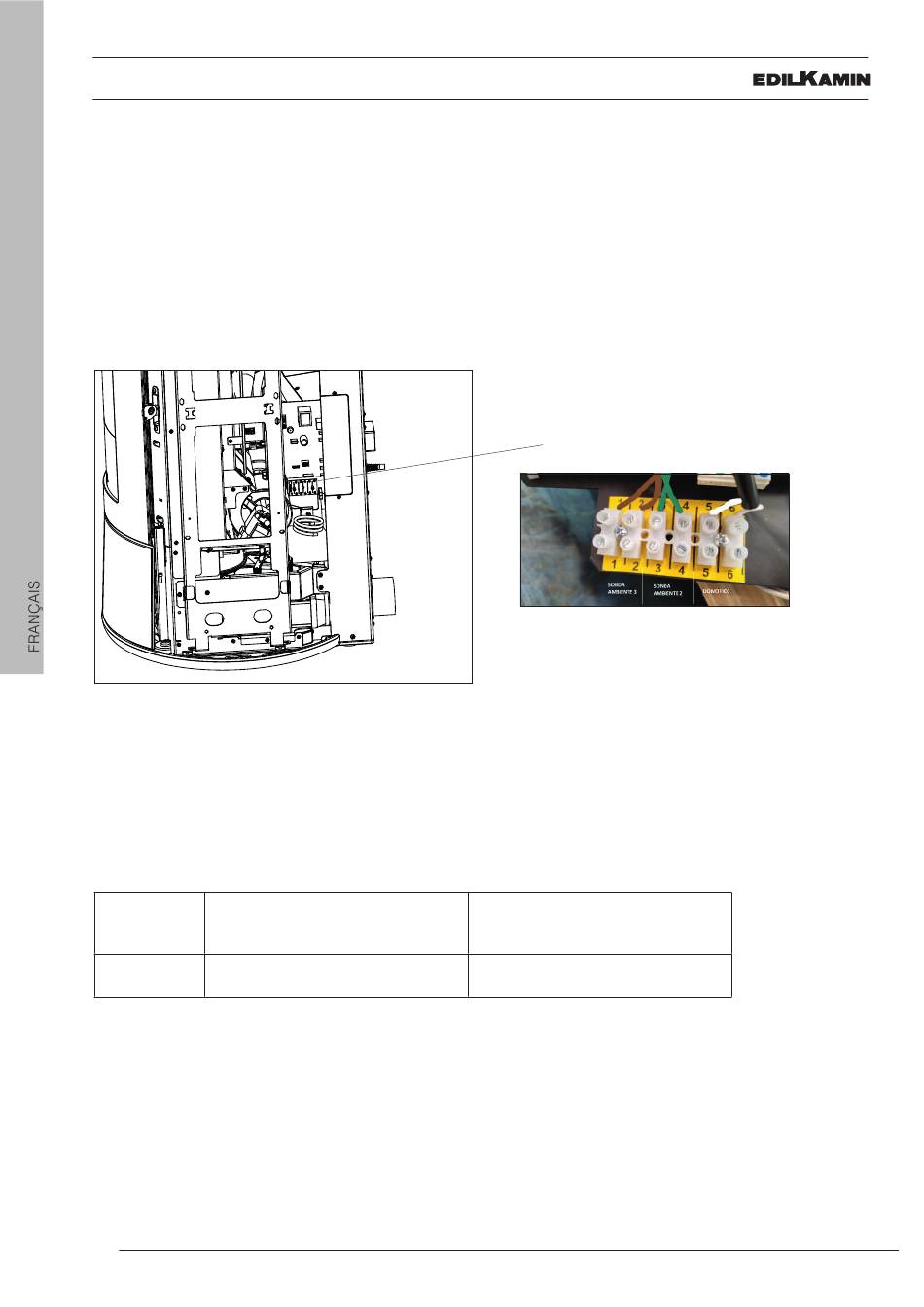

BRANCHEMENTS DES THERMOSTATS/SONDES EN OPTION
BRANCHEMENTS ÉLECTRIQUES EN OPTION
Un domino à basse tension dédié est présent sur le pro-
duit (accessible en retirant le revêtement, avec le cou-
rant électrique coupé et uniquement par des techniciens
habilités)
-Borne 1-2 = entrée ambiance zone 3 = sonde ou
thermostat de la zone correspondante
-Borne 3-4 = entrée ambiance zone 2 = sonde ou
thermostat de la zone correspondante
-Borne 5-6 = entrée domotique = combinateur télépho-
nique commercial ou On-Off à distance ou Thermostat.
36
En cas de connexion de sondes ou de thermostats sur
les entrées ambiance, les paramètres correspondants
doivent être configurés dans le Menu techniq de
l'appareil.
Il existe deux modes de fonctionnement possibles.
L'installateur pourra vous aider dans le choix en fonction de vos besoins :
ACTION
Thermostat sur contact
domotique
Le produit s'allume/s'éteint sans
modulations.
UTILISATEUR / INSTALLATEUR
REMARQUE :
Les branchements doivent être effectués par un
personnel qualifié, avec le courant coupé.
Infos supplémentaires pour installateurs sur le site.
exemple borne de raccordement
exemple
Thermostat à la place de
la sonde d'ambiance sur la
carte électronique
le produit module, va en stand-by et
s'allume/s'éteint
