Classe d'isolation :
Puissance maximale :
Longueur du câble d'alimentation :
Indice de protection électrique :
▪ Condition de fonctionnement
Température ambiante du local technique de 5°C à 45°C maximum.
2.7 Raccordements électriques des options
Ces raccordements électriques doivent être réalisés par un professionnel ou du personnel technique
averti et habilité.

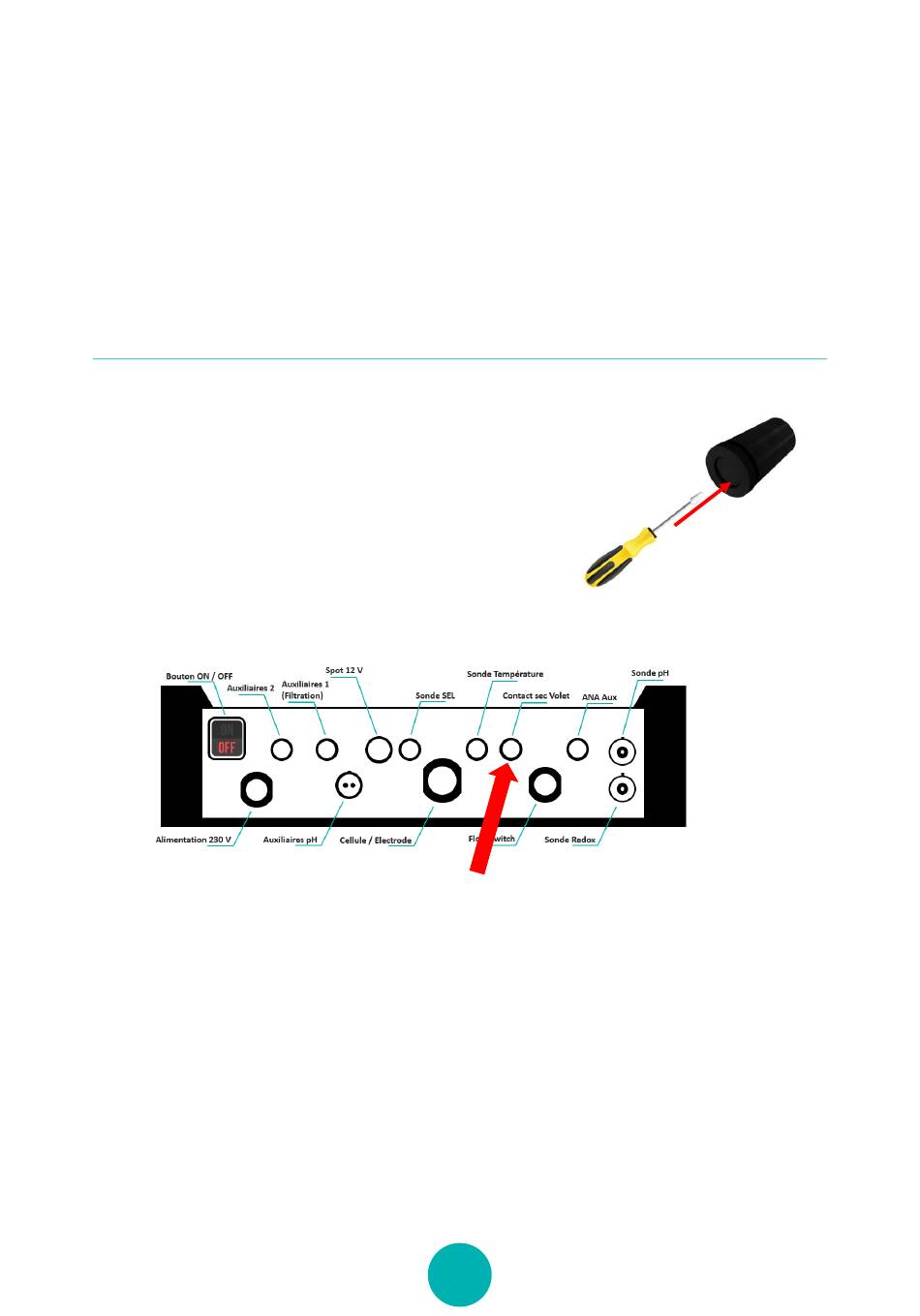

Pour tout raccordement électrique d'une option nécessitant le
passage par un passe-câble, munissez-vous d'un tournevis afin de
percer la paroi en silicone.
▪ Raccordement électrique du câble de contact volet
S'assurer que le volet de la piscine est équipé d'un retour d'information filaire (contact sec : sans
courant, normalement ouvert)
Eteindre l'appareil, ou couper le disjoncteur au compteur électrique
Ouvrir le capot en suivant la procédure (ouverture / fermeture)
Glisser le câble à l'intérieur à travers le presse-étoupe M12 qui est positionné en face du bornier
« VOLET » (voir page 17)
Ouvrir délicatement le bornier Volet (voir page 17) et insérer les deux fils, puis refermer le bornier
S'assurer de la bonne connexion de vos fils en tirant très légèrement dessus, revisser le presse-étoupe
pour fixer le câble
Fermer le capot en suivant la procédure (ouverture / fermeture).
Allumer l'appareil et vérifier que la production se réduit lors de la fermeture complète du volet (avec
affichage MODE VOLET à l'écran)
1
135w (modèles : 30, 60, 120 m
1,5 m
IP55
12
3
)
