2. Brancher la commande de la filtration sur la bobine du contacteur (A1/A2). Le câble de la
commande filtration (au dessus) est fourni avec votre appareil.
Il vous suffit de l'insérer à travers le passe-câble percé de votre appareil et de le brancher sur
le bornier AUX1 (voir 2.7 Raccordements électriques des différentes options).
Remarque : le marquage du boitier peut être différent de la notice, en cas de différence, c'est
la notice qui fait foi.
Procédure d'installation électrolyseur « esclave » de la filtration sur contacteur :

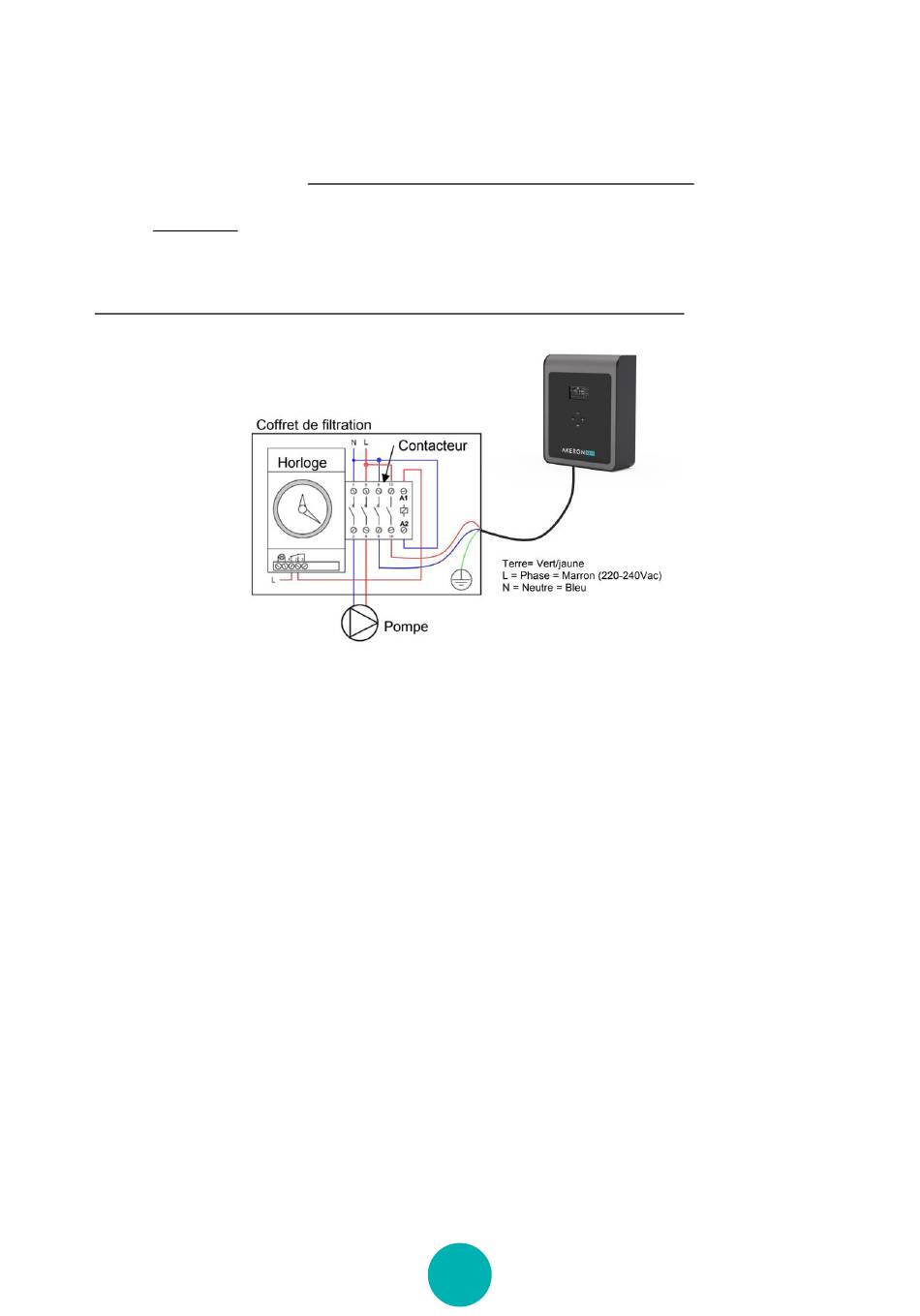

1. Raccorder le coffret électrolyseur au coffret de filtration comme indiqué ci-dessous :
2. Brancher votre pompe en commande du contacteur.
3. Veiller à ce que le fusible ou le disjoncteur soit adapté à la puissance de tous les appareils
raccordés.
▪ Raccordement à la terre
L'installation d'une terre est nécessaire lorsqu'un électrolyseur au sel est utilisé. Cette terre doit être
raccordée à un piquet indépendant. Il est important que la « terre piscine » soit bien installée avec des
pool terre pour des raisons de sécurité mais également pour que les mesures des sondes (pH, redox,
sel) soient correctes. Il existe des appareils professionnels permettant de mesurer la qualité de la
« terre piscine » si vous constatez des dysfonctionnements (mesures incorrectes, corrosion anormale
des éléments de la piscine).
▪ Caractéristiques mécaniques
Encombrement mécanique (hors tout) :
Hauteur :
270 mm
Largeur :
220 mm
Profondeur :
80 mm
Matériau du boîtier :
ABSV0
▪ Caractéristiques électriques
Tension nominale :
Fréquence :
220v – 240v
50/60 Hz
11
