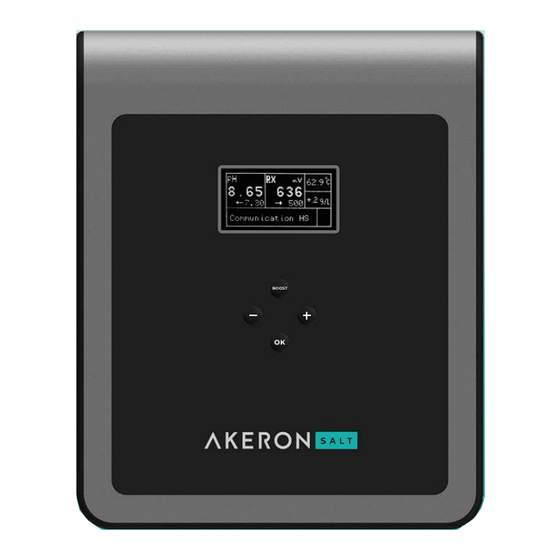

Page 2
SOMMAIRE INFORMATIONS AVANT INSTALLATION .................. 3 Informations recyclage ....................3 Recommandations ......................3 Préconisations ........................4 Qualité de l’eau préconisée pour un fonctionnement optimum de l’électrolyseur ..6 Produits de correction du pH ................... 6 Normalisation ........................6 INFORMATIONS AVANT INSTALLATION .................. 7 Installation générale ......................
Page 3
1. INFORMATIONS AVANT INSTALLATION 1.1 Informations recyclage ▪ Appareil en fin de vie, que faire ? Ne surtout pas jeter l’appareil à la poubelle ni dans les bacs de tri de votre commune. Ce symbole indique que, dans l’Union Européenne, le produit ne doit pas être mis au rebut avec les autres déchets ménagers.
Page 4
• Cet électrolyseur au sel est conçu exclusivement pour une utilisation privée et domestique. • L’électrolyseur ne doit jamais fonctionner si le débit d’eau à travers la cellule est nul ou insuffisant. L’utilisation de l’électrolyseur au sel est prévue pour une piscine domestique, en plein air dans des conditions normales d’utilisation.
Page 5
▪ Hydraulique du bassin : L’eau doit absolument circuler dans la totalité du bassin. Le nombre de refoulements, de skimmers (ou débordements) assurera cette circulation et permettra de réduire au minimum les zones «mortes». La puissance de la pompe doit évidemment être en rapport avec le volume d’eau considéré pour pouvoir le traiter dans son ensemble en un temps raisonnable (3 à...
Page 6
1.4 Qualité de l’eau préconisée pour un fonctionnement optimum de l’électrolyseur L’eau de votre piscine doit être équilibrée en TAC / TH / pH (équilibre Calco-Carbonique et respecter les consignes suivantes : Valeurs Recommandations *** Minimum Conseillées Maximum 35 g/litre Taux de sel 3,2 g/litre 4 à...
Page 7
2. INFORMATIONS AVANT INSTALLATION 2.1 Installation générale L’électrode doit être le dernier élément sur le cycle de traitement d’eau de la piscine : 2.2 Le Vase...
Page 8
Remarque : si vous utilisez une pince, évitez tout serrage excessif qui pourrait amener les bagues en butée ou les plaques à se tordre. 2.3 Installation hydraulique ▪ En ligne ▪ En by-pass 2.4 L’électrode Toutes nos électrodes sont équipées d’anodes et cathodes en titane/ruthénium.
Page 9
Pour l’installation électrique, insérer le câble de l’électrode à travers le presse-étoupe M20 qui est positionné en face du bornier « CELL » (voir page 17). Ouvrir délicatement le bornier (voir page 17) et insérer les deux fils, puis refermer le bornier. Assurez-vous de la bonne connexion de vos fils en tirant très légèrement dessus, revisser le presse- étoupe pour fixer le câble.
Page 10
Eteindre l’appareil ! (Haute Tension). Les manipulations doivent être réalisées par un professionnel ou du personnel technique averti et habilité. ▪ Fermeture du capot Répéter à l’envers les étapes « d’Ouverture du capot » : Clipser le capot dans son emplacement mi-hauteur Tirer le capot jusqu’en butée Visser la vis de fixation présente au centre du panneau de connectique 2.6 Caractéristiques techniques...
Page 11
2. Brancher la commande de la filtration sur la bobine du contacteur (A1/A2). Le câble de la commande filtration (au dessus) est fourni avec votre appareil. Il vous suffit de l’insérer à travers le passe-câble percé de votre appareil et de le brancher sur le bornier AUX1 (voir 2.7 Raccordements électriques des différentes options).
Page 12
Classe d’isolation : Puissance maximale : 135w (modèles : 30, 60, 120 m Longueur du câble d’alimentation : 1,5 m Indice de protection électrique : IP55 ▪ Condition de fonctionnement Température ambiante du local technique de 5°C à 45°C maximum. 2.7 Raccordements électriques des options Ces raccordements électriques doivent être réalisés par un professionnel ou du personnel technique averti et habilité.
Page 13
▪ Installation optionnelle du détecteur débit Eteindre l’appareil ou couper le disjoncteur au compteur électrique Ouvrir le capot en suivant la procédure (ouverture / fermeture) Glisser le câble à travers le passe-câble en silicone positionné en face du bornier « FLOW » (voir page Ouvrir délicatement le bornier Flow (voir page 17) et insérer les deux fils, puis refermer le bornier S’assurer de la bonne connexion de vos fils en tirant très légèrement dessus Fermer le capot en suivant la procédure (ouverture / fermeture)
Page 14
Pression d’utilisation 3 bars max Gel électrolytique spécifique compatible pour l’eau salée Technologie spécifique aux algorithmes de calcul des appareils CORELEC Protection des perturbations des champs électriques parasites par deux pool terre en amont et en aval de la sonde Lecture en mV avec compensation de pH et température...
Page 15
▪ Sonde de salinité Caractéristiques techniques Mesure de la salinité de l’eau de piscine Sonde de conductivité type K1 Plots en acier inoxydable Précision de +/- 0.1 g/l entre 2 à 10 g/l Installation et manipulation Montage sur le support X7 Remarque : Pour avoir une mesure sel cohérente, il est important que la mesure de température soit correcte.
Page 16
▪ Installation Spot Remarque : cet appareil peut alimenter des éclairages led 12Vcc jusqu’à une puissance maximum de 60W. Au-delà vous devez utiliser une alimentation spécifique dans votre coffret électrique. Le câble d’alimentation doit être d’un diamètre maximum de 8mm, les conducteurs de 2.5mm² maximum. Dans cette configuration maximum, le câble d’alimentation ne doit pas dépasser 8m linéaire.
Page 17
▪ Plan montage (Panneau Avant et Bornier Carte) Figure n°1 Figure n°2 Remarque : le marquage de la carte peut être différent, en cas de différence, c’est la notice qui fait foi.
Page 18
3. PARAMETRAGES 3.1 Menus réglages systèmes Pour régler les paramètres du système il faut passer par le mode expert. Ce mode est un mode caché uniquement accessible par le professionnel. Ce mode n’est utilisé qu’en production, installation ou maintenance. À partir de ce menu, il est possible de régler : •...
Page 19
La touche BOOST permet de revenir à l’écran n-1. Pour revenir à l’écran d’accueil directement, sans appuyer de nombreuses fois sur la touche BOOST , laisser 5s sans appuyer sur aucune touche. ▪ Réglage Consigne de Production Afin de moduler la production de votre électrolyseur, vous pouvez la modifier à partir du premier menu de l’écran d’accueil.
Page 20
▪ Réglage Consigne pH Permet de définir le point de consigne du régulateur de pH. Pour y accéder, depuis l’écran d’accueil principal, appuyer sur la touche OK , jusqu’au menu « Consigne pH », modifier la consigne du pH à l’aide des touches + et - , valider avec la touche OK .
Page 21
Par exemple, dans le cas d’une filtration fonctionnant 15 heures par jour, il est possible de limiter le fonctionnement de l’électrolyseur aux 8 premières heures de filtrations. Il suffit alors d’utiliser ce paramètre SLEEP est de le régler à 8 heures. Un icone «...
Page 22
Remarque : il est important de bien configurer l’horloge quand l’appareil est configuré en mode « maître » de la filtration (AUTO ou SMART). ▪ Réglage Filtration L’électrolyseur peut asservir la filtration. Pour son câblage, voir section chapitre précédente. La filtration se décline en 4 modes : •...
Page 23
Remarque : le mode SPOT désactive l’électrolyse pendant son fonctionnement. L’électrolyse se remet en marche automatiquement une fois que le SPOT est désactivé. 4. UTILISATION : LES DIFFÉRENTS MODES DE FONCTIONNEMENT ▪ Préconfiguration d’usine D’usine, certains paramètres / options sont déjà préconfigurés pour vous : •...
Page 24
En cas de fermeture du volet o Si le contact de fin de course du volet est connecté : le mode Boost est stoppé et le mode volet est activé. o Si le contact de fin de course du volet n’est pas connecté : sortir du mode Boost par un nouvel appui sur BOOST .
Page 25
5. MAINTENANCE 5.1 Etalonnage de la sonde pH Un étalonnage par an minimum est indispensable pour conserver une précision de lecture. ▪ Avec une solution tampon pH 7 Arrêter la filtration Enlever la sonde de son porte sonde et immerger la partie inférieure dans la solution tampon ph 7 Sélectionner le menu étalonnage pH Une fois dans le menu, afficher la valeur 7.00.
Page 26
Sélectionner le menu étalonnage température Afficher la valeur mesurée Valider en appuyant sur la touche OK Remarque : un mauvais étalonnage de la température entraînera des conséquences sur le fonctionnement du mode SMART et sur la mesure de salinité Etalonnage de la sonde salinité Mesurer la salinité...
Page 27
6. DIAGNOSTIC ET TABLEAU DES ALARMES 6.1 Alarmes électrolyseur Alarme 1 : Défaut Électrode en court-circuit ou entartrée Causes probables : Taux de sel supérieur à la plage programmée, électrode entartrée Vérifier la plage de sel programmée Contrôles et vérifications : Contrôler visuellement les plaques de l’électrode Modifier la plage de travail du taux de sel Actions :...
Page 28
Alarme 6 : Protection température élevée de l’appareil Surchauffe de l’appareil : environnement thermique extérieur extrême Causes probables : (>50°C) plus fonctionnement à pleine puissance Contrôles et vérifications : Vérifier la température externe Arrêter l’appareil. Ventiler l’installation technique. S’assurer que la Actions : température externe reste raisonnable, puis redémarrer l’appareil Alarme 7 : Pas de débit dans le vase d’électrolyse...
Page 29
E.12 : La température d’eau est inférieure à l’alarme programmée Valeur par défaut : La température est inférieure à 15°C par défaut Action sur l’appareil : L’appareil affiche une alerte. Causes possibles : Température inférieure à 15°C (par défaut). Actions à prévoir : Hiverner la piscine E.13 : Le pH est limite bas / Vérifier Bidon Valeur par défaut :...
Page 30
E.20 : Mesure Redox trop haute Valeur par défaut : Supérieure à 950 mV Action sur l’appareil : Arrêt de la production de chlore Ajout de chlore manuel ; le bassin a été couvert ; la sonde est Causes possibles : incohérente Découvrir le bassin et attendre que le taux revienne naturellement à...
Page 31
7. APPLICATION MOBILE Votre appareil offre la possibilité d’être connecté. Vous disposez gratuitement d’une application mobile pour piloter et surveiller votre piscine à distance. Pour connecter votre appareil vous devez disposer d’un accès Wi-Fi. Si le signal de votre box est trop faible dans votre local technique vous pouvez utiliser un répéteur radio ou CPL disponible facilement dans le commerce.
Page 32
Mode Appairage Sur l’AKERON : Sur l’application mobile :...
Page 34
Menu Auxiliaires : Remarque : Modifier la valeur de votre Minuteur SPOT avant de basculer dans le mode Minuteur. En fonction de la configuration réseau la mise à jour des données peut prendre jusqu’à 1 minute.
Page 35
Tout renvoi de matériel pour révision ou réparation se fait en port payé. Le retour sera fait de la même manière de la part de CORELEC. Le retour de matériel quel qu’il soit, doit comporter un numéro de série ou une étiquette portant un numéro de série sous peine de nullité de la garantie.
Page 36
9, rue Jean-François Romieu – 31600 Muret – France contact@corelec.eu – www.akeron.fr...
