PARAMÈTRES TECHNIQUES
CETTE SECTION EST RÉSERVÉE AUX TECHNICIENS FORMÉS
VALEUR DE LA HAUTEUR DE
ALLER À L'ÉCRAN PRÉCÉDENT

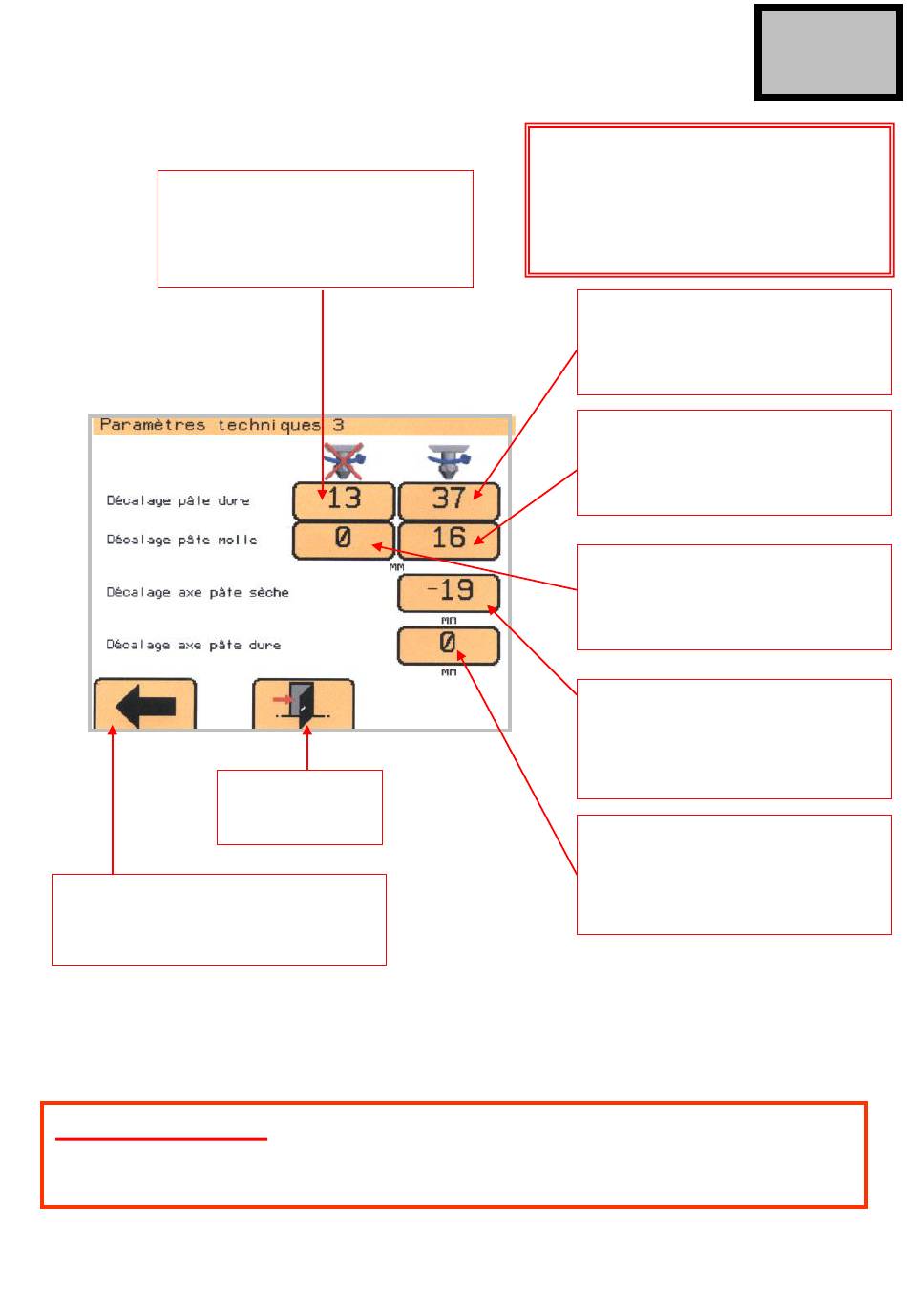

PARAMÈTRES TECHNIQUES 2
(PAGE PRÉCÉDENTE)
MISE EN GARDE
NE PAS TENTER D'EFFECTUER DES RÉGLAGES À MOINS D'EN
CONNAÎTRE PARFAITEMENT LES CONSÉQUENCES
FG078 – OMEGA TOUCH | FRENCH | Rev. B24
DÉCALAGE (mm)
TRÉMIE PÂTE DURE
RÈGLE NON ROTATIVE
QUITTER
CET ÉCRAN
(3)
LA VALEUR DE LA HAUTEUR DE
DÉCALAGE EST RÉGLÉE EN
USINE ET NE DOIT PAS ÊTRE
MODIFIÉE SAUF INSTRUCTION
CONTRAIRE.
CELA POURRAIT ENDOMMAGER LA MACHINE
VALEUR DE LA HAUTEUR DE
DÉCALAGE (mm)
TRÉMIE PÂTE DURE
RÈGLE ROTATIVE
VALEUR DE LA HAUTEUR DE
DÉCALAGE (mm)
TRÉMIE PÂTE DOUCE
RÈGLE ROTATIVE
VALEUR DE LA HAUTEUR DE
DÉCALAGE (mm)
TRÉMIE PÂTE DOUCE
RÈGLE NON ROTATIVE
DISTANCE (mm) ENTRE L'AXE DE
DÉPÔT DE LA TRÉMIE PÂTE DURE
ET LE POINT DE DÉTECTION DU
BORD DE LA PLAQUE
(SERT À CALCULER L'ESPACEMENT DES
DISTANCE (mm) ENTRE L'AXE DE
DÉPÔT DE LA TRÉMIE PÂTE DOUCE
ET LE POINT DE DÉTECTION DU
BORD DE LA PLAQUE
(SERT À CALCULER L'ESPACEMENT DES
9
/3
RANGÉES)
RANGÉES)
