P a g e | 9 2
6.2

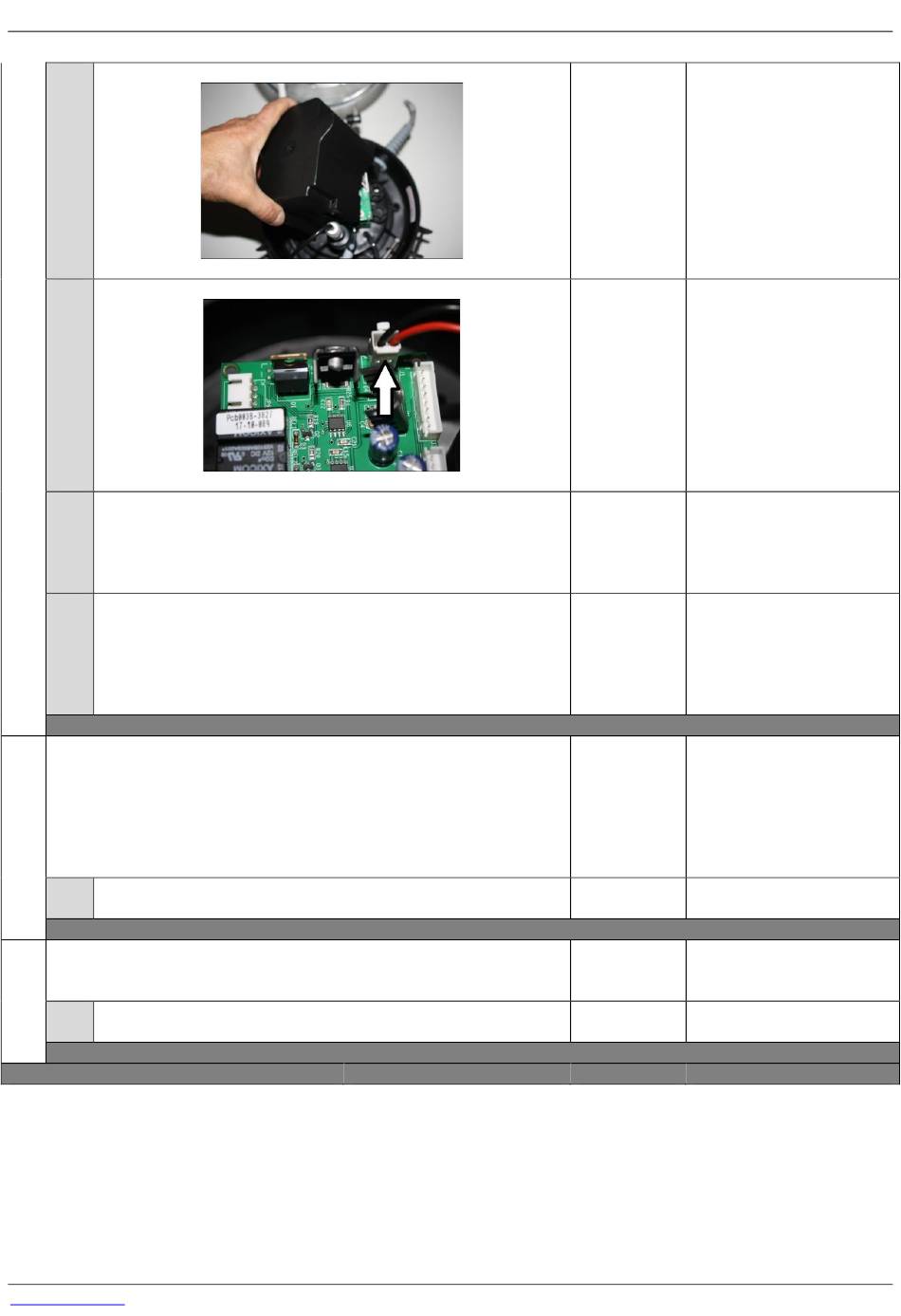

Retirez le couvercle à l'aide du tournevis.
o
6.3
Débranchez le connecteur du moteur.
o
6.4
Dans
o
demandez la rotation dans une position quelconque.
Avec le Voltmètre, vérifiez la présence du 12V sur le
o
connecteur moteur, côté carte électronique.
6.5
Si le 12V n'est pas présent, appliquez la Procédure de
o
Maintenance "Remplacement de la carte PCB0003".
Si le 12V est présent, alors le circuit de commande est correct
o
; vérifiez si le motoréducteur est défaillant dans les étapes
suivantes.
Fin du diagnostic circuit de commande moteur
7
Le moteur est en défaut.
Le moteur ne démarre pas après une demande de rotation. Le
logiciel donne une durée enveloppe pour atteindre la position
visée et génère l'erreur si la position n'est pas atteinte dans le
temps imparti. Il faut donc vérifier visuellement que le moteur
fonctionne.
7.1
Appliquez la procédure "Remplacement du motoréducteur".
o
Fin du diagnostic moteur
8
Engrenage réducteur cassé.
Le moteur fontionne mais la vanne ne tourne pas
8.1
Appliquez la procédure "Remplacement du motoréducteur".
o
Fin du f=diagnostic Engrenage réducteur cassé
Fin de la Procédure de Diagnostic
www.poolcop.fr
MENU>CONTROLE_MANUEL>ROTATION
M a n u e l d e d e D i a g n o s t i c P o o l C o p : V 4 4 F R
VANNE,
Tournevis
Voltmètre
SVDU_10_FR
SVDU_17_FR
SVDU_17_FR
PCFR
