P a g e | 1 4 0
I
NTERFACE HOMME MACHINE
Section 11

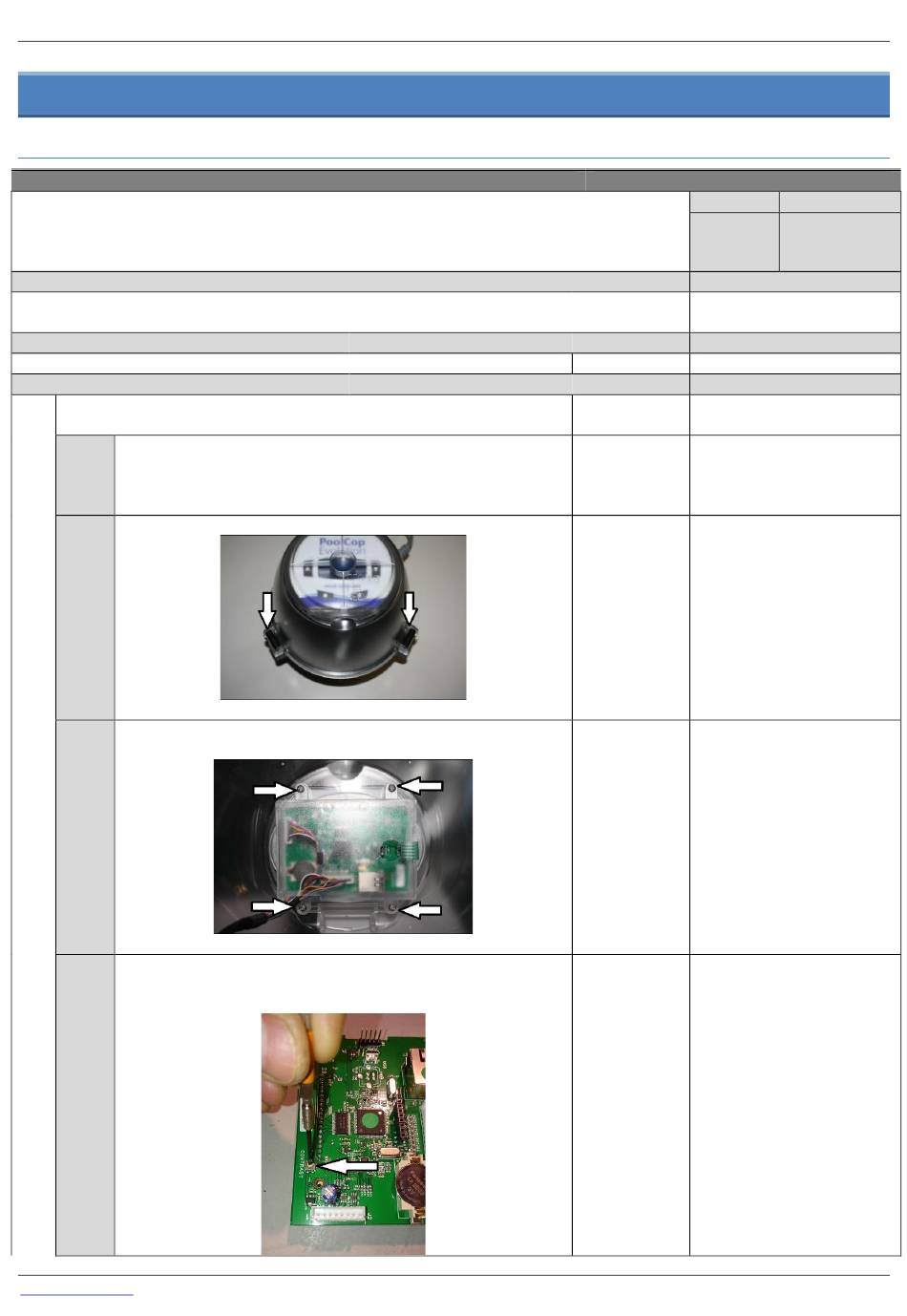

11.1 HMI_01_FR: Ecran LCD Blanc ou Eteint.
Procédure de Diagnostic d'interface homme machine
Cette Procédure de Diagnostic détaille les étapes pour diagnostiquer pourquoi l'écran est blanc ou
éteint. L'écran s'éteint après 2 minutes d'inactivité ; l'appui sur un boutton permet de remettre en
service l'éclairage.
Outils & consommables requis:
- Tournevis
Pièces requises
-
Etapes
1
L'écran reste éteint.
1.1
L'appui à plusieurs reprises sur la touche en bas à droite
o
permet de démarrer ou d'arrêter la pompe.
Si la pompe ne change pas d'état, allez à l'étape 3.
o
1.2
Ouvrez le couvercle à l'aide des clips.
o
1.2
Dévissez les 6 vis qui maintiennent le couvercle du
o
processeur et retirez-le.
1.3
Sur la carte processeur PCB006, à l'aide d'un petit
o
tournevis, ajuster le potentiomètre de contraste de
manière à rendre l'écran lisible.
www.poolcop.fr
M a n u e l d e d e D i a g n o s t i c P o o l C o p : V 4 4 F R
Support : L2
Procédure
Révision
Temps:
0:10
QTE
Codes
-
-
Renvoi
Outil, Pièce
Tournevis
Tournevis
HMI_01_FR
01
PCFR
