7.4 Recherche des erreurs en cas de cascade de capteurs sûre
8023287/19UT/2022-10-24 | SICK
Sujet à modification sans préavis
Affichage Cause possible
Actionneur dans la zone
Ö Jaune (1 Hz)
extrême de la distance
d'activation, état sûr,
OSSD 1 et OSSD 2 actives
Lorsqu'une erreur survient avec un appareil en cascade de capteurs sûre, l'appa‐
reil concerné indique l'erreur et les sorties de commutation se désactivent (la LED
d'état/de diagnostic clignote en rouge). Tous les appareils en aval désactivent leurs
sorties de commutation (la LED d'état/de diagnostic clignote en vert).
1 2
6

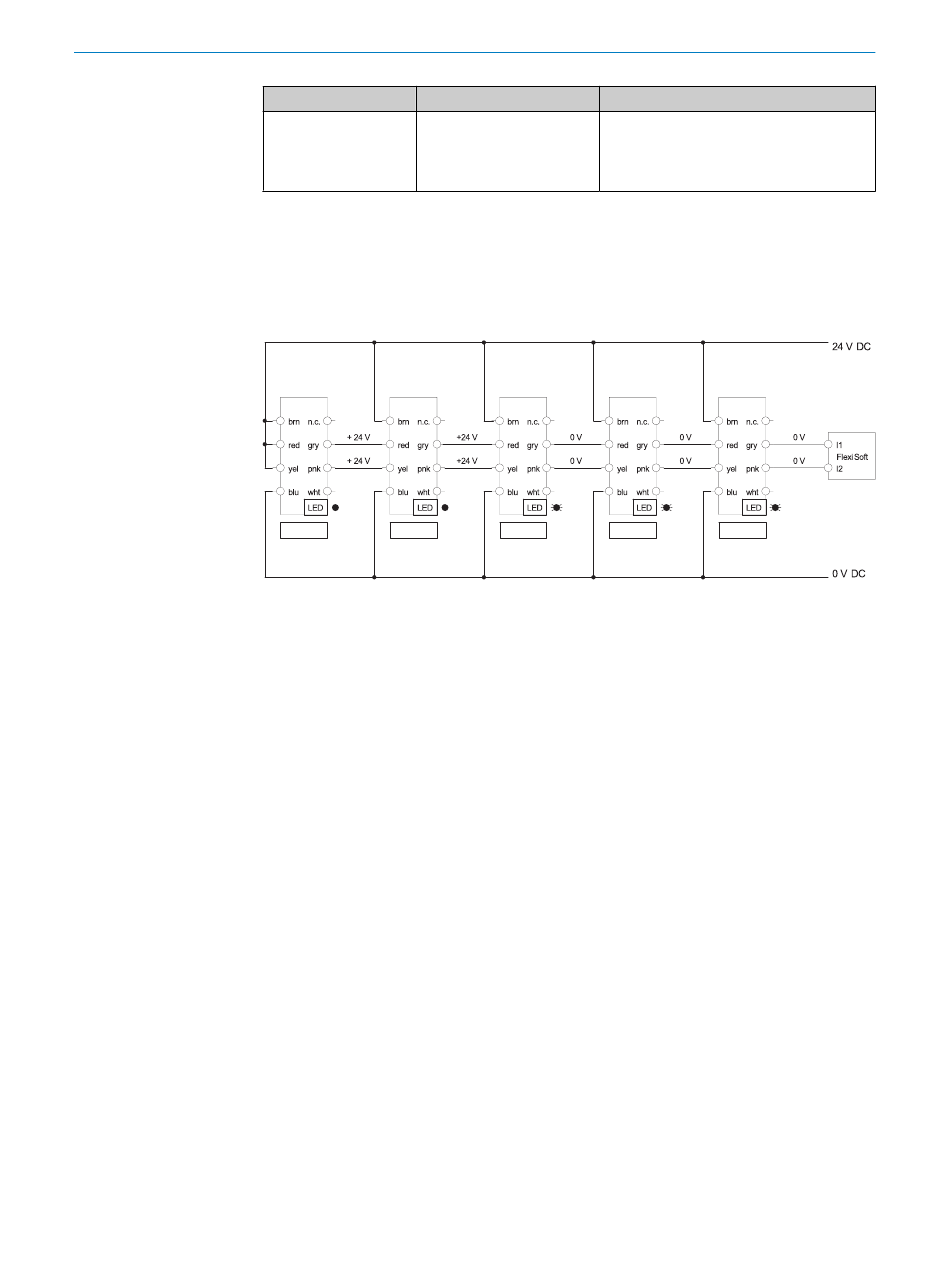

Illustration 7 : Recherche des erreurs en cas d'interrupteurs de sécurité en cascade
1-5 Cascade de capteurs sûre avec 5 interrupteurs de sécurité. L'interrupteur de sécurité 3
est en état d'erreur.
La LED s'allume en vert
6
La LED clignote en rouge
7
La LED clignote en vert
8
Suppression du défaut
b Aligner à nouveau le capteur et l'ac‐
tionneur.
3 4
6 7
N O T I C E D ' I N S T R U C T I O N S | TR4 Direct Rectangular
DIAGNOSTIC
5
8 8
7
