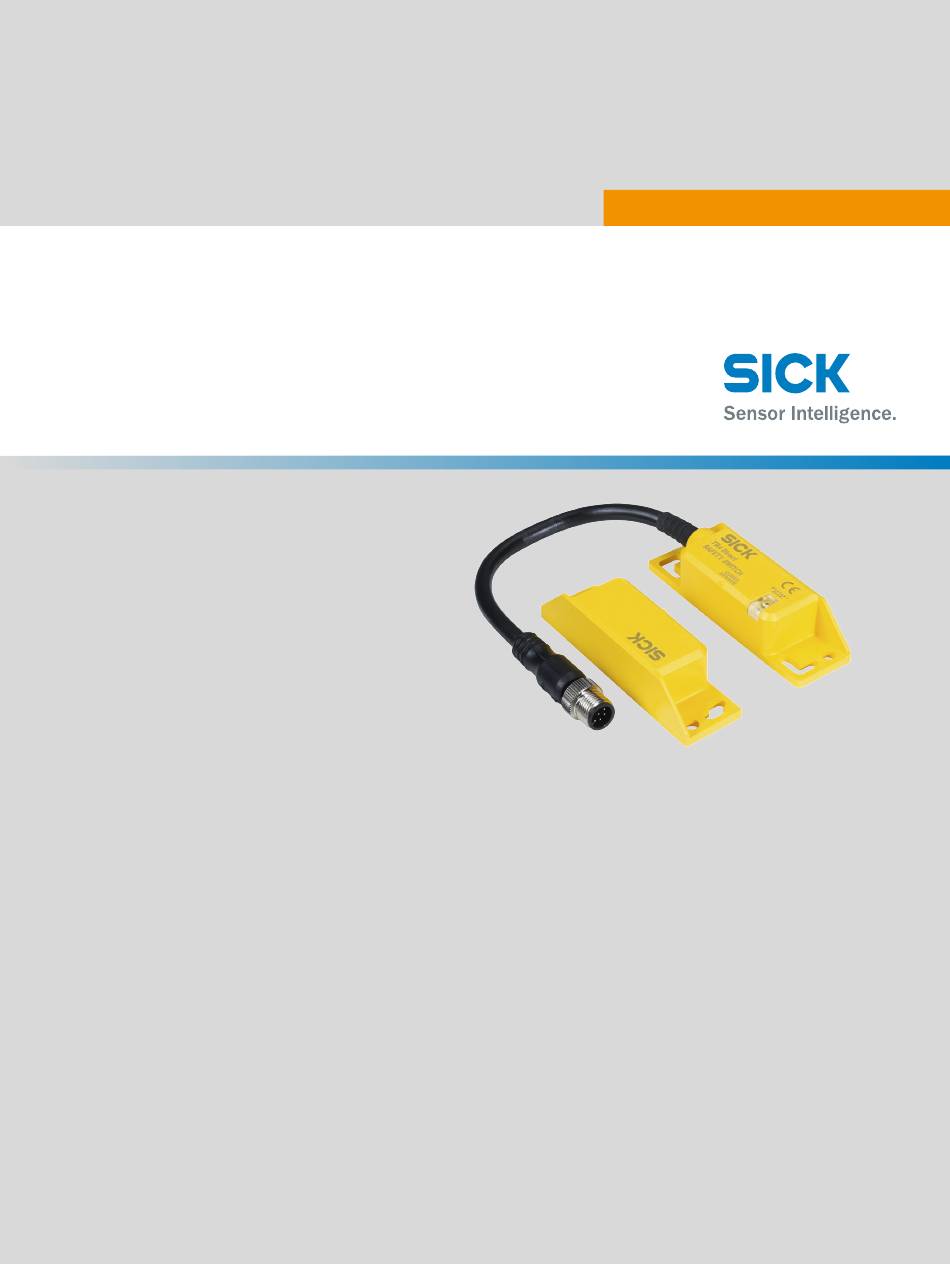

  • Page 1 N O T I C E D ’ I N S T R U C T I O N S TR4 Direct Rectangular Interrupteur de sécurité...
  • Page 2 Document original Ce document est un document original de SICK AG. N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK Sujet à modification sans préavis...

  • Page 3: Table Des Matières

    Contrôles réguliers de l’efficacité du dispositif de protec‐ tion.................... Diagnostic................... 22 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...
  • Page 4 Déclaration de conformité UE..........13.1.2 Déclaration de conformité RU..........N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK Sujet à modification sans préavis...

  • Page 5: Propos De Ce Document

    Output signal switching device = sortie de signal qui commande le circuit électrique de sécurité 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...

  • Page 6: Propos De La Sûreté

    Proximité de champs magnétiques Les éléments suivants peuvent nuire au fonctionnement de l'interrupteur de sécurité : N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK...

  • Page 7: Consignes De Sécurité Et Mesures De Protection Générales

    Pour cela, le système complet doit par ex. être conforme à la norme EN ISO 13849-2. 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...

  • Page 8: Description Du Produit

    à 30 appareils maximum. N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK...

  • Page 9: Fonctions De Protection

    4, page 20 • voir tableau 5, page 22 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...

  • Page 10: Montage

    (voir illustration 1, page 11). N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK Sujet à modification sans préavis...
  • Page 11 Respecter le couple de serrage maximal pour la fixation du capteur et de l’action‐ neur de 2,2 Nm. 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...
  • Page 12 Illustration 3 : Distance minimale lors du montage de plusieurs interrupteurs de sécurité N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK...

  • Page 13: Installation Électrique

    In 1/In 2 et OSSD 1 / OSSD 2 sont protégés contre les courts-circuits. 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...

  • Page 14: Raccordement

    à la norme EN 60204-1 remplissent cette condition préalable. Des blocs d’alimen‐ tation conformes sont disponibles auprès de SICK en tant qu’accessoires. N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK...

  • Page 15: Raccordement D'appareil (M12, 8 Pôles Ou Variante De Câble)

    S’applique aux câbles de raccordement recommandés en tant qu’accessoires. 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...

  • Page 16: Raccordement D'un Interrupteur De Sécurité Individuel

    à ce qu’un simple pontage de l’interrupteur de sécurité soit impossible. N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK...
  • Page 17 8 pôles (par ex. YF2A18-xxxUA5M2A18) Interrupteur de sécurité TR4 Direct 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...

  • Page 18: Mise En Service

    Vérifier l’actionneur : la LED d’état/de diagnostic clignote pendant 15 secondes en Ö vert/rouge (1 Hz). N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK Sujet à modification sans préavis...

  • Page 19: Fonction D'apprentissage Et Verrouillage D'un Capteur À Codage Unique

    Fonction d’apprentissage terminée, capteur prêt : la LED d’état/de diagnostic s’allume en O vert. 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...

  • Page 20: Affichages D'erreur Pendant La Fonction D'apprentissage

    Les contrôles doivent être documentés en conséquence. N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK Sujet à modification sans préavis...

  • Page 21: Contrôle Régulier Du Dispositif De Protection Par Le Personnel Qualifié

    Contrôler si le boîtier de l’interrupteur est endommagé. 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...

  • Page 22: Diagnostic

    Erreur fatale b Remplacer l’appareil. Ö Rouge (2 Hz) N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK Sujet à modification sans préavis...

  • Page 23: Recherche Des Erreurs En Cas De Cascade De Capteurs Sûre

    La LED clignote en rouge La LED clignote en vert 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...

  • Page 24: Mise Hors Service

    Sur demande, SICK vous apporte son aide pour la mise au rebut de ces appareils. N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK...

  • Page 25: Caractéristiques Techniques

    à 30 au maximum. Matériau 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...
  • Page 26 30 g, 11 ms (EN 60068-2-27) Selon CEI 61000, CEI 61326-1, CEI 6100-6-7, CEI 60497-1 N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK Sujet à modification sans préavis...

  • Page 27: Chronologie Des Tests D'ossd

    8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...

  • Page 28: Plans Cotés

    M12 × 1 Illustration 11 : Plan coté capteur (mm) (version avec connecteur mâle) N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK...

  • Page 29: Plan Coté Actionneur

    4,57 Illustration 12 : Plan coté actionneur (mm) 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...

  • Page 30: Informations De Commande

    Étendue de la livraison : capteur, actionneur, notice d’instruction N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK Sujet à modification sans préavis...
  • Page 31 Câble avec connecteur TR4-SFU02CB 6070826 mâle M12, 5 pôles 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...

  • Page 32: Pièces De Rechange

    TR4-SExxxxB et TR4- Codage unique TR4-RFU00B 5339372 SFxxxxB N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK Sujet à modification sans préavis...

  • Page 33: Accessoires

    MLP1-XXT 1078201 avec le répartiteur en T MLP1-XXT 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...

  • Page 34: Annexe

    Supply of Machinery (Safety) Regulations 2008 • Radio Equipment Regulations 2017 N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular 8023287/19UT/2022-10-24 | SICK Sujet à modification sans préavis...
  • Page 35 ANNEXE 8023287/19UT/2022-10-24 | SICK N O T I C E D ’ I N S T R U C T I O N S | TR4 Direct Rectangular Sujet à modification sans préavis...
  • Page 36 Phone +7 495 283 09 90 E-Mail info@sick.com E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG  |  Waldkirch  |  Germany  |  www.sick.com...
