e. C liquez s ur l e b outon C onfirmer p our t erminer l 'étalonnage d e l 'axe X /Y. L e l ogiciel a rrondira c es
valeurs a u d ixième l e p lus p roche.
f. C liquez s ur l e m enu d éroulant e n h aut à g auche p our p asser e n m ode X /Z. L 'étalonnage X /Z nécessite l a
mesure d es f ormes e n L .
Une s eule f orme e n L e st n écessaire p our e ffectuer l a m esure, m ais t outes l es f ormes e n L d oivent être
vérifiées a fin d e t rouver l a b onne.
Tout d 'abord, r etirez t outes l es f ormes e n L d e l a p laque d e c onstruction e t d écollez­les d u r adeau. Rappelez­
vous l a p osition d e c haque f orme e n L s ur l a p laque d e c onstruction l orsque v ous l es d écollez d e l a p laque de
construction.
Placez­les d ans u ne p osition s ur u ne t able q ui c orrespond à l eur p osition d 'origine s ur l a s urface
d'impression ­ d roite p our d roite, r ecto p our r ecto, e tc.
Utilisez u ne r ègle à a ngle d roit c omme i ndiqué d ans l a f igure s uivante e t p oussez l a r ègle c ontre l e c oin
de c hacune d es f ormes e n L . S i l 'angle d u c oin d e l a f orme e n L e st d e 9 0 d egrés, p assez à l a f orme e n L
suivante. C ontinuez c e p rocessus a vec c haque f orme e n L .
Contactez T iertime : s upport@tiertime.com
Figure 6 .24 É talonnage d e l 'axe X /Y

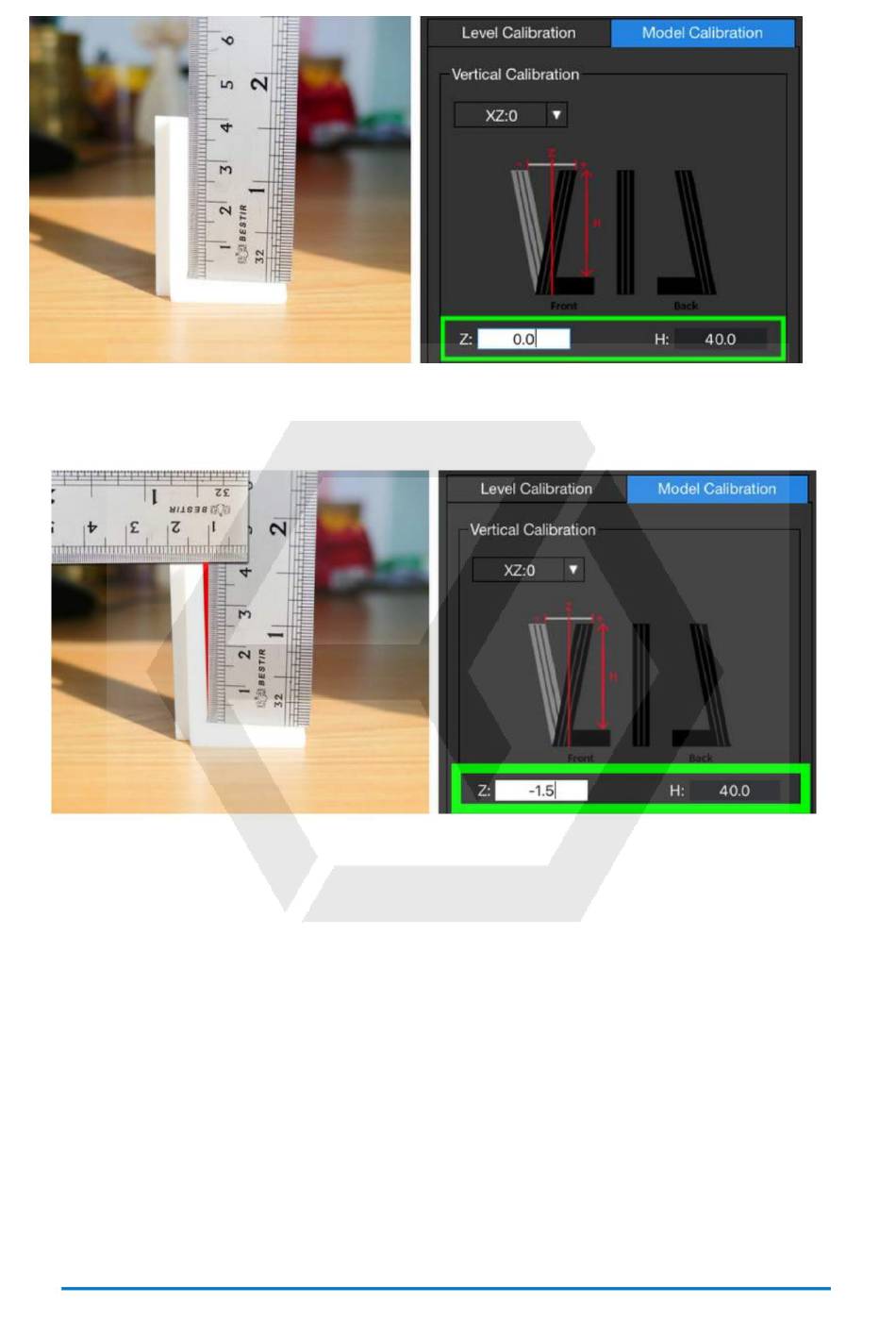

Figure 6 .25 A ngle o btus, l a v aleur Z s era n égative.
