Le régulateur OPTYMA
TM

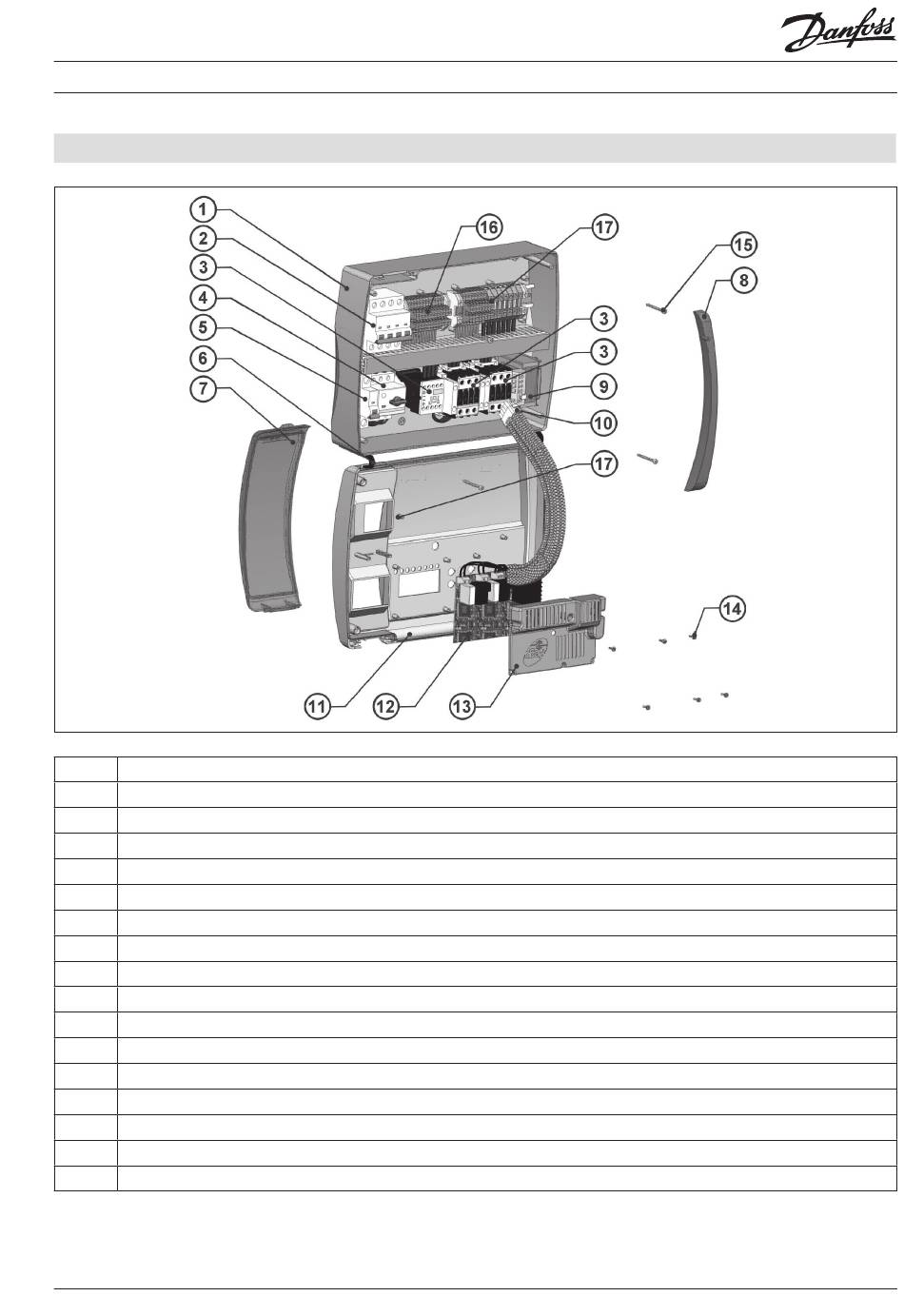

Liste des pièces
1 Fond du coffret en ABS
2 Fusible automatique à 4 pôles
3 Contacteurs de commande des unités
4 Protection de moteur de protection du compresseur
5 Unipolaire fusible automatique de protection auxiliaire
6
Charnières d'ouverture de la façade
7
Façade en polycarbonate transparent
8 Cache des vis en polycarbonate transparent
9 Transformateur de circuits auxiliaires (comportant un fusible en fine 10x20 F250 mA 250 V)
10 Connecteur de liaison du contrôleur et de la carte électronique
11 Façade du coffret
12 Carte électronique
13 Cache de la carte électronique
14
Vis de fixation de la carte électronique
15
Vis de fermeture du coffret
16 Bornier auxiliaire X1
17 Bornier d'alimentation X2
Remarque !
Cette liste des pièces est purement indicative.
