Le régulateur OPTYMA
TM

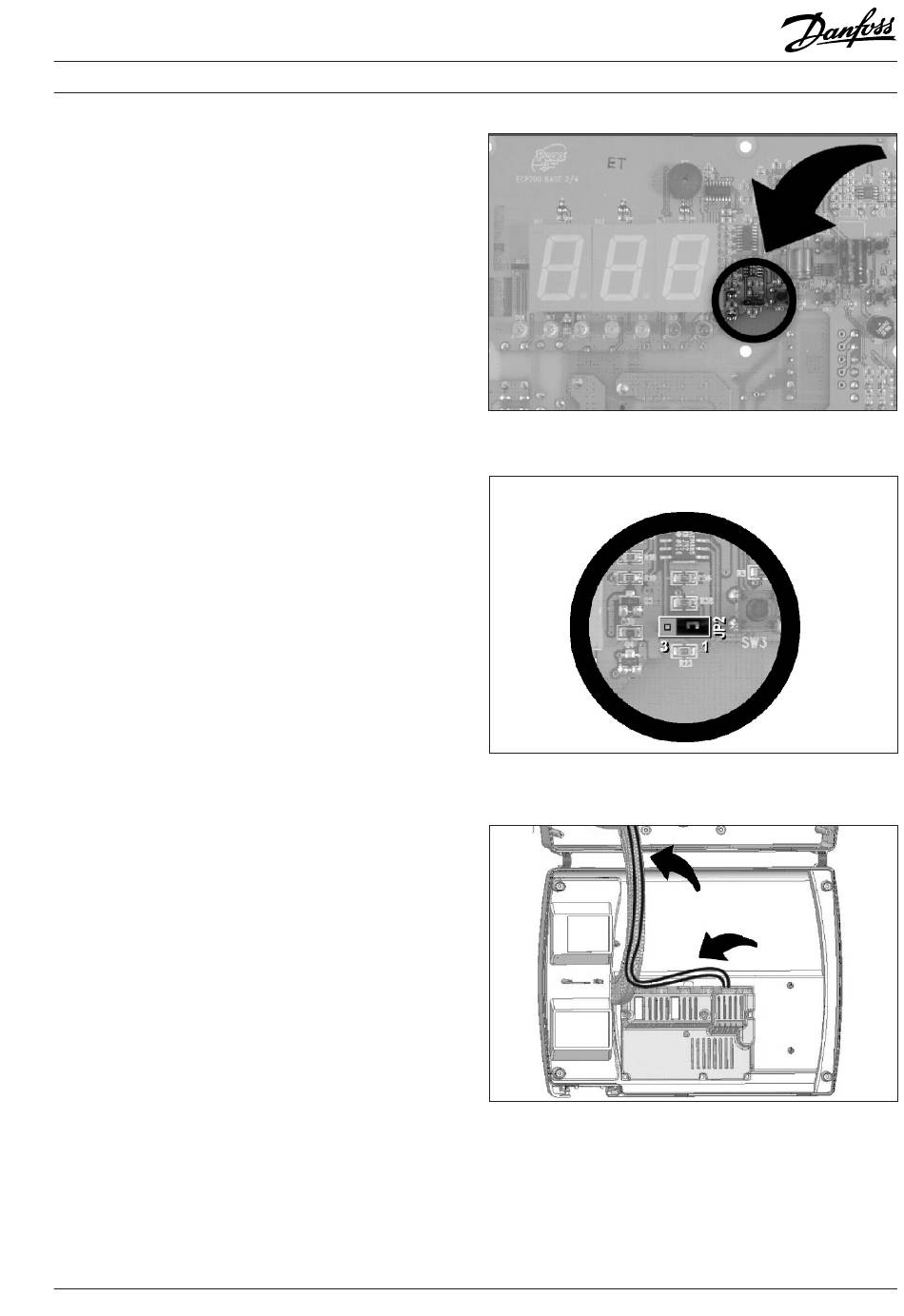

4. Retirer le cavalier du CAVALIER JP2.
5. Sélection du relais AUX/alarme : Insérer le cavalier
dans le CAVALIER JP2 en position 2-1 et régler la
paramètre de niveau 2 AU avec les valeurs 1, 2 ou
5 en fonction de la fonction choisie. Les borniers
de contact libre sur le relais configurable sont 16
et 17 sur la carte électronique.
6. Si le relais AUX/alarme est utilisé, raccorder les fils
directement aux brides de la carte électronique.
Il est conseillé d'acheminer ces fils le long des
câbles de raccordement à partir de la carte
électronique et au fond du coffret.
© Danfoss A/S 01/2010
Control triphasé
RS8FE304, 080R9278
Manuel d'utilisation et de maintenance
Sélection du relais AUX/alarme
