E. Ajustement de l'obturateur d'air
AVERTISSEMENT! Risque d'explosion ou d'allumage retardé!
Un obturateur d'air mal ajusté peut entraîner des dépôts de suie.
REMARQUE : Si une émission de suie survient, faites circuler
plus d'air en ouvrant l'obturateur d'air.
L'ajustement de l'obturateur d'air doit être effectué par un
technicien qualifié au moment de l'installation. L'obturateur
d'air est réglé à la fabrication pour une finition horizontale
typique dans un mur de 2 x 6 :
COSMO32-IFT-B : Coude à 90 degrés raccordé à la partie
supérieure avec 229 mm (9 po) de conduit de ventilation
horizontal.
COSMO36-IFT-B/COSMO42-IFT-B : 305 mm (12 po) de
conduit vertical raccordé à l'appareil, coude à 90 degrés,
229 mm (9 po) de conduit de ventilation horizontal.
Ajustez l'obturateur d'air pour des conduits d'aération
différents. Voir la figure 9.5.
• Desserrez la vis de 6 mm (1/4 po).
• Tournez l'obturateur d'air pour ajuster.
• L'obturateur d'air peut être ouvert pour les plus longs
conduits d'évacuation horizontaux.
• Serrez la vis de 6 mm (1/4 po).
Vérification
du
réglage
de la flamme
•
Après 15 minutes, les flammes seront d'un mélange
jaune/bleu. Les flammes avant pourraient être bleues
à ce moment.
•
Après 30 minutes, les flammes devraient être jaunes,
avec quelques flammes bleues près des orifices
du brûleur.
•
Après 1 heure, la flamme sera à maturité maximale.
REMARQUE : Les flammes ne devraient pas être orangées
ou s'étirer vers le sommet de la boîte à feu. Si les flammes
sont orangées et que leurs têtes sont sombres et fumeuses,
augmentez l'air principale au brûleur en ouvrant l'obturateur
d'air au besoin.
Heat & Glo • COSMO32-IFT-B, COSMO36-IFT-B, COSMO42-IFT-B Manuel d'installation • 2619-980CFR • 12/19
de
l'obturateur/apparence

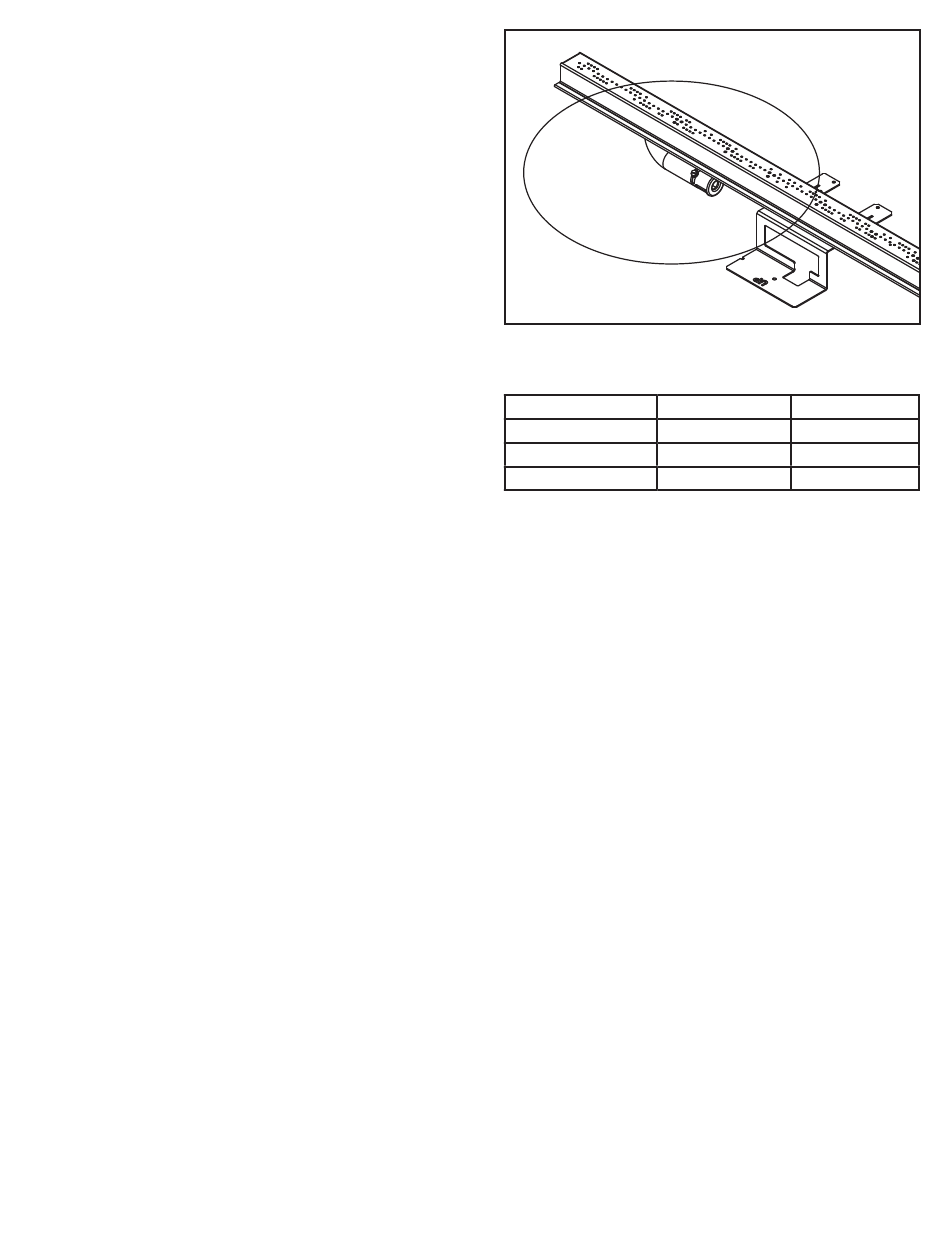

Figure 9.5 Emplacement de l'obturateur d'air
Ajustement de l'obturateur d'air
COSMO32-IFT-B
2 mm (1/16 po)
COSMO36-IFT-B
3 mm (1/8 po)
COSMO42-IFT-B
2 mm (1/16 po)
GN
Propane
3 mm (1/8 po)
6 mm (1/4 po)
5 mm (3/16 po)
