PANNEAU avant

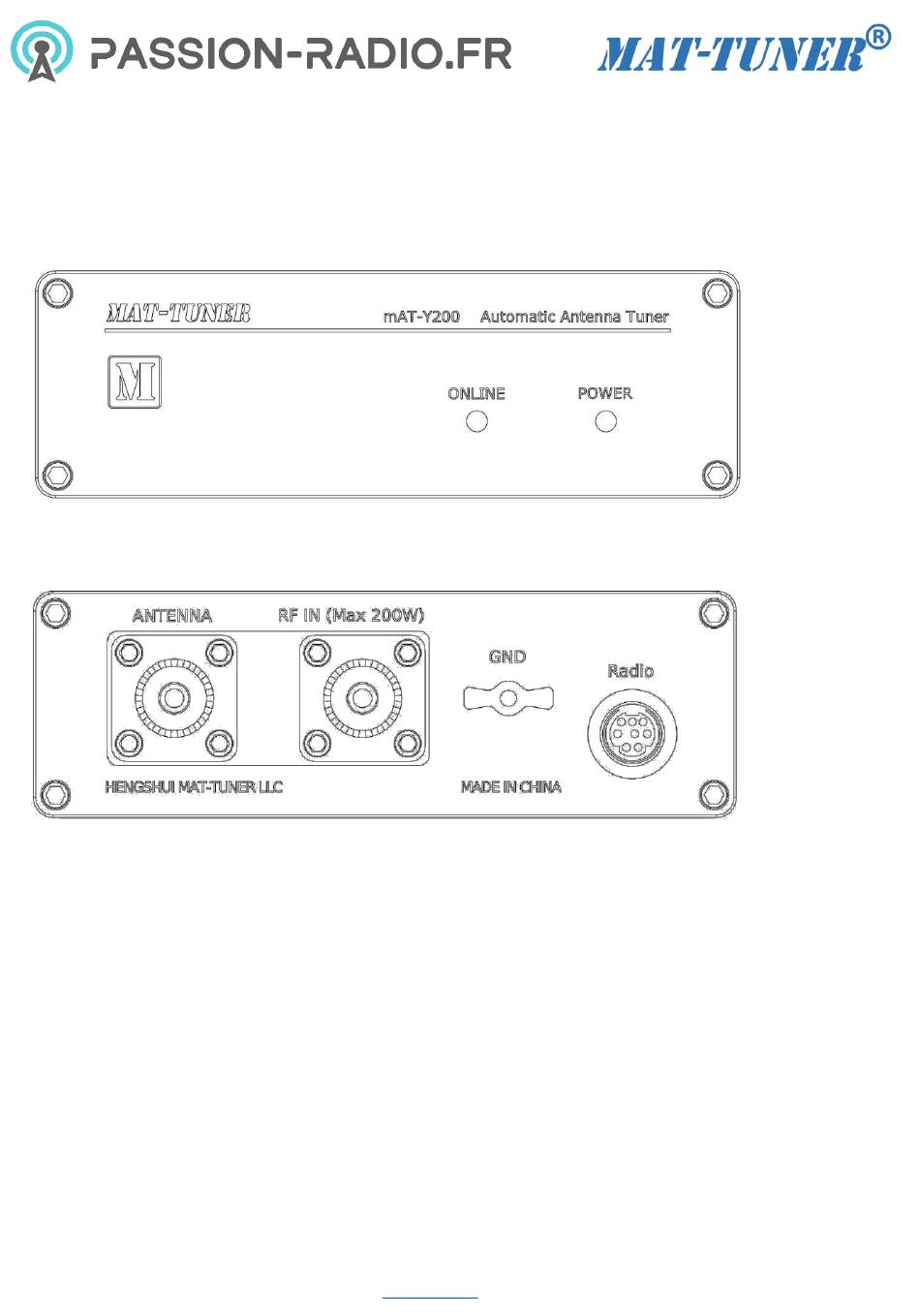

Le panneau avant du tuner comporte 2 voyants, comme indiqué sur la figure.
EN LIGNE : Indication de statut. S'allume pour indiquer que le tuner est en ligne, éteint indique que le
tuner est en contournement.
PUISSANCE : Voyant d'alimentation
Lorsque l'accordeur fonctionne, vert allumé.
■
PANNEAU ARRIÈRE
La figure ci-dessous est le panneau arrière de l'accordeur.
GND : Connecté à la terre du système d'antenne. Un fil de terre correct et bon peut assurer le
fonctionnement sûr du tuner.
ANTENNE : Prise SO-239, connectez l'antenne avec un câble coaxial de 50 ohms.
RF IN(Max 200W) : Prise SO-239, connectée à la prise « ANT » de l'émetteur, à l'aide d'un câble
coaxial de 50 ohms.
Radio : Cette prise est connectée à la prise « Tuner » de l'émetteur via un câble mini DIN 8 broches
mAT-CY. Ce câble est livré avec le tuner.
