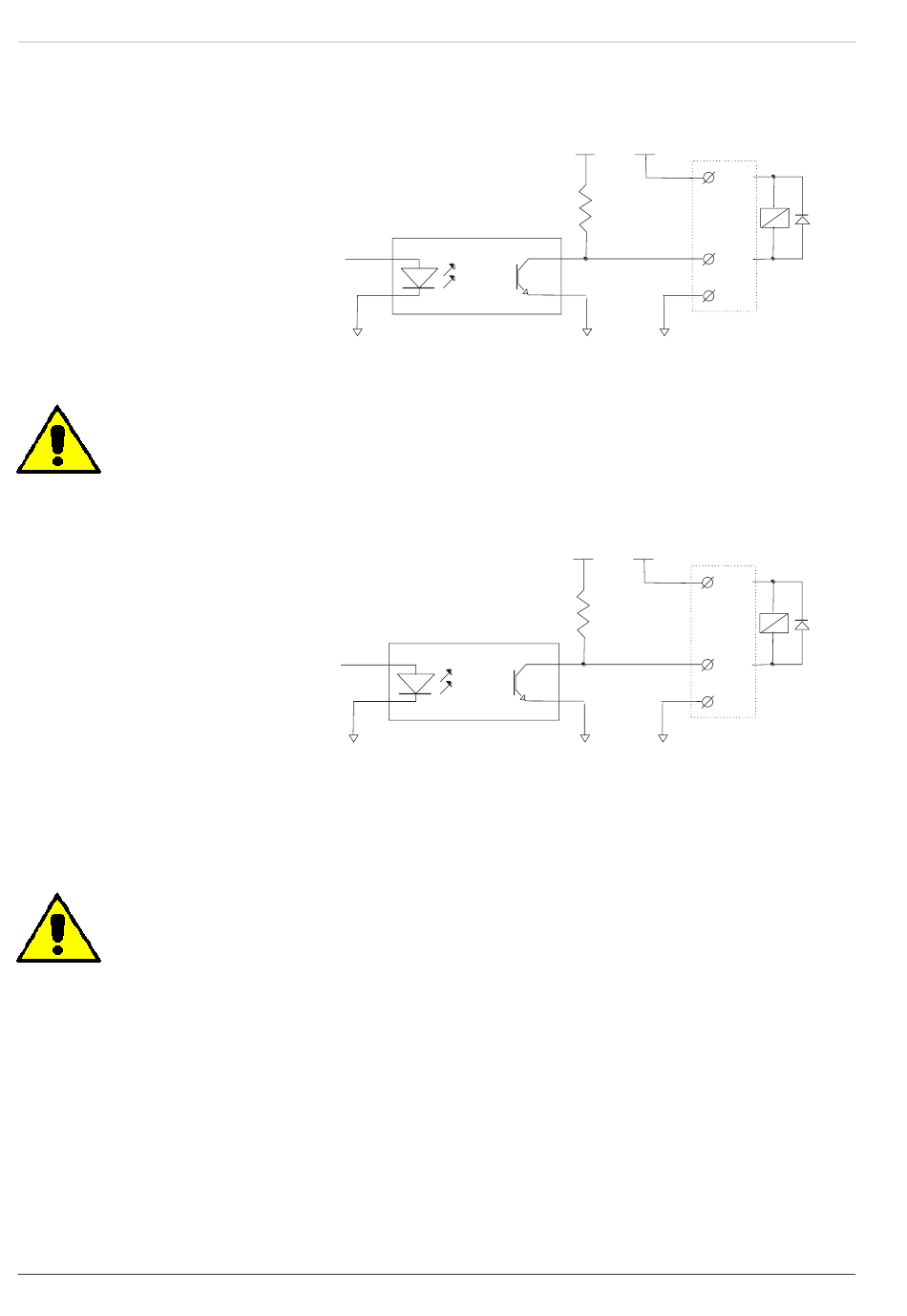

11.6.2 Alarme Critique (Bornes 15)
Cette sortie est à logique NPN 12Vdc (max 20mA ). Quand aucune alarme n'est activée la sortie est
12Vdc, quand une alarme est
activée la sortie est 0V. Les alarmes
qui activent la sortie sont:
 Perte de phase
 Rotation de phase Incorrecte
 Radiateur en Échauffement
Lorsque une de ces alarmes est
activée l'unité est mise hors tension.
Pour réarmer l'alarme utiliser la
commande de RESET.
ATTENTION: Si une charge inductive est commandée (relais, bobine, etc.) par cette
sortie, utiliser une diode en parallèle à la bobine.
11.6.3 Sortie Programmable (Borne 16)
Cette sortie est à logique NPN 12Vdc (max 20mA ). Quand aucune alarme n'est activée la sortie est
12Vdc, quand une alarme est
activée la sortie est 0V. Les alarmes
qui activent la sortie sont:
 Thyristor en court-circuit
P112 =0
 HB activée
P112 =1
 Charge déséquilibrée
P112 =2
 Limite de Courant activée
P112 =3
Lorsque une de ces alarmes est activée l'unité est mise hors tension. Pour réarmer l'alarme utiliser
la commande de RESET.
ATTENTION: Si une charge inductive est commandée (relais, bobine, etc.) par cette
sortie, utiliser une diode en parallèle à la bobine.
REVO E-3PH
U15
1
3
TLP127
U15
1
3
TLP127
50
Manuel d'utilisation de 25A à 500A
Terminals
PEA12 PEA12
R76 +12V
1K-s
6
4
- 5
COME COME
Terminals
PEA12 PEA12
R76 +12V
1K-s
6
4
- 5
COME COME
4
Ext. Relay
+12V
20mA
15
4
Ext. Relay
+12V
20mA
16
