11.3.1 Configuration du signal de référence principale (Borne 8)
Les unités REVO E sont livrées déjà configurées conformes aux spécifications demandées par le
client à travers le code de commande produit.
Le code produit est écrit sur l'étiquette d'identification.
Cependant si l'on désire changer le type d'entrée (ex. de 0÷10V à 4÷20mA) procéder de la façon
suivante:
Attention: cette procédure ne doit être effectuée uniquement par un personnel
spécialisé.

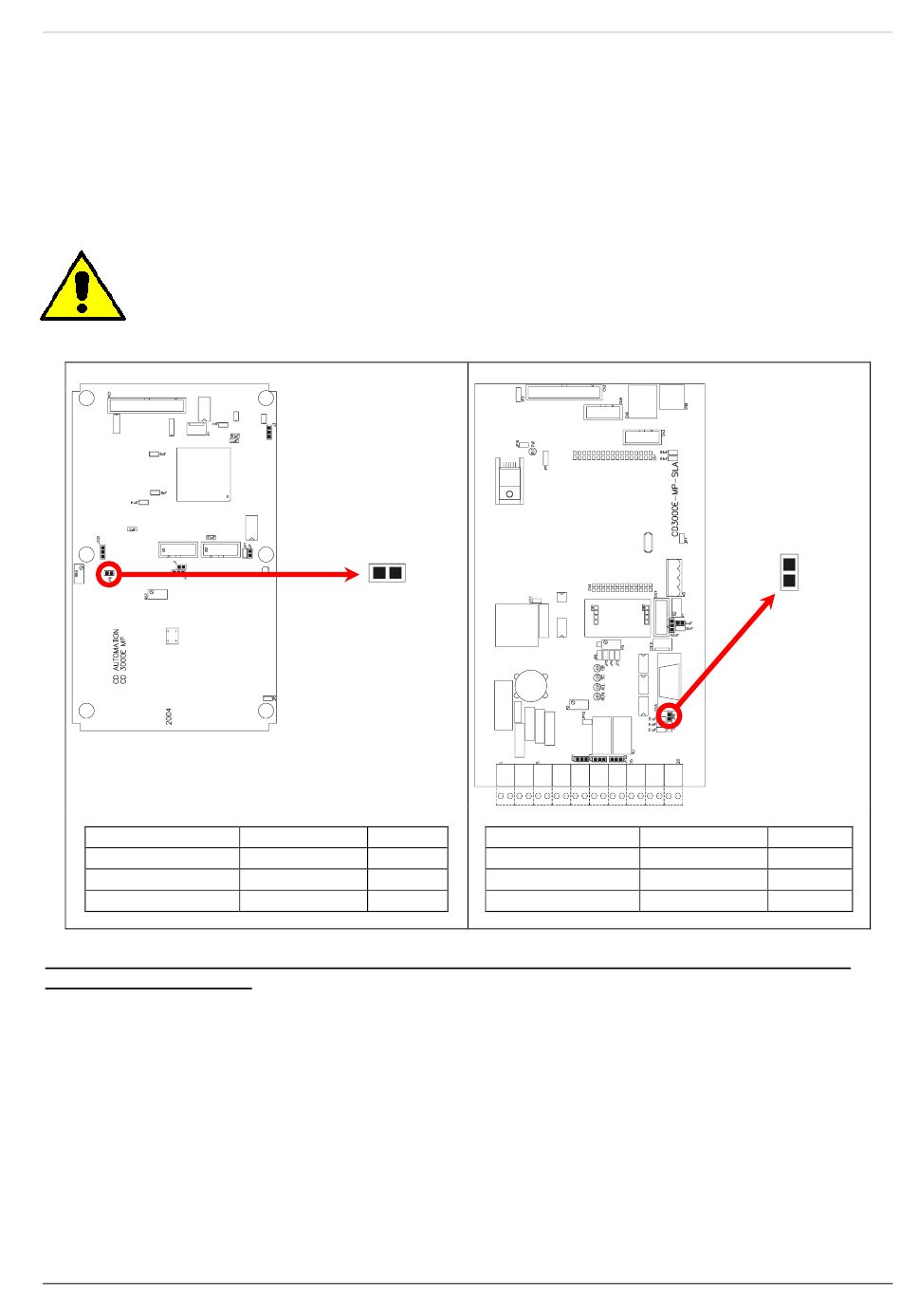

Pour configurer le type d'entrée, mettre le plot comme indiqué:
de 25 à 75A
Type
010V
POT(10K min)
420mA
Une fois effectués les réglages hardware il est nécessaire d'effectuer la procédure de
calibration de l'entrée
REVO E-3PH
A B
Impédance JP6
40K Ouvert
40K min Ouvert
500 Fermé
Manuel d'utilisation de 25A à 500A
de 100 à 500A
Type
010V
POT(10K min)
420mA
43
A
B
Impédance JP8
40K Ouvert
40K min Ouvert
500 Fermé
