Etapes D'usinage Avec Modules Mobiles - TECNOMAGNETE QUAD-RAIL Manuel D'utilisation Et D'entretien

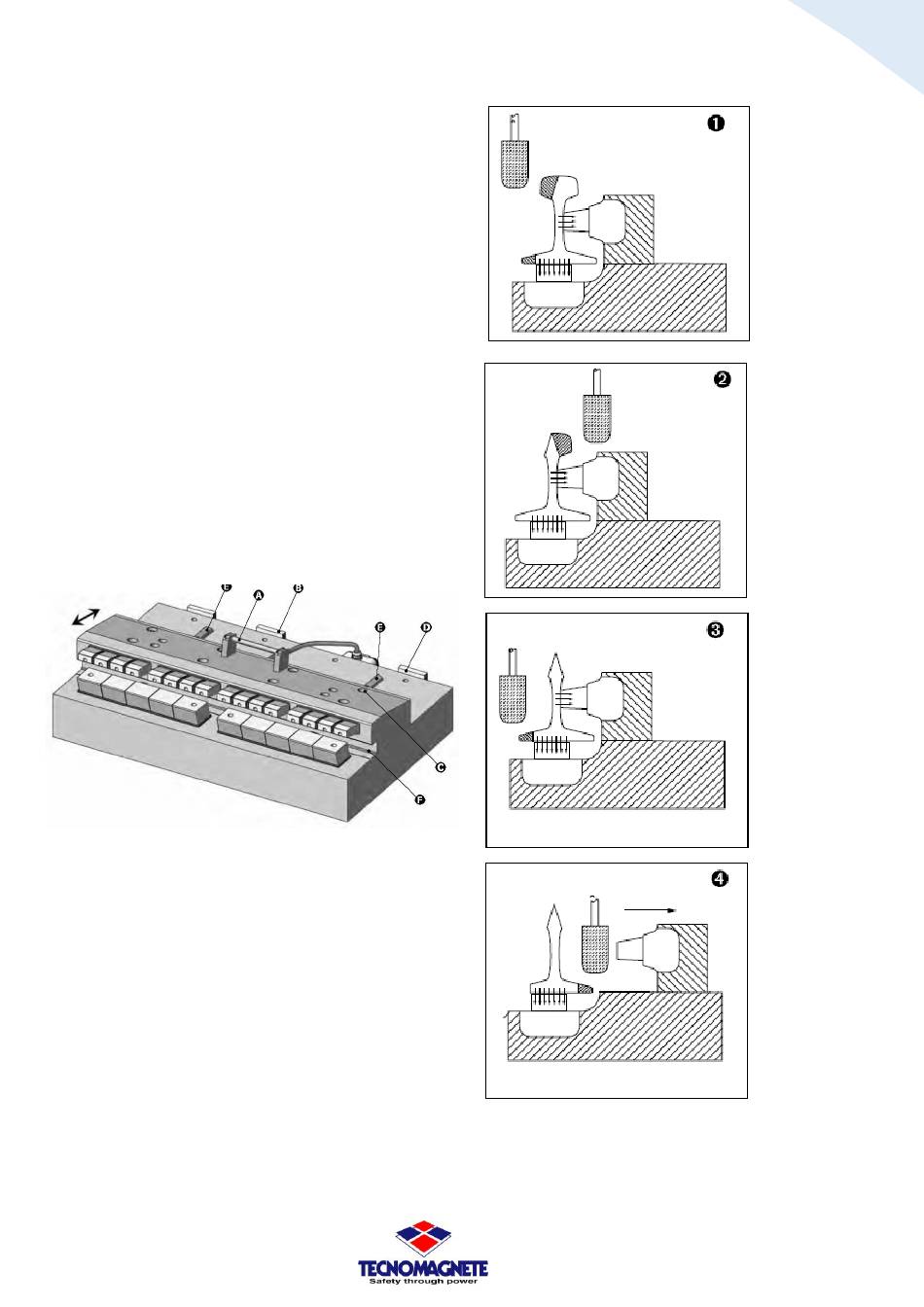

sont plus comprimés en serrant les vis, soulevez le module
supérieur à environ 0,5 mm de la surface du module
inférieur.
A cet endroit, le module supérieur est libre de glisser sur les
rails à travers les guides linéaires.
2) Glisser le module supérieur, la FRAISE étant à l'arrêt.
La poignée (pos.A), en l'accompagnant à la position
désirée. (Attention dans cette phase car le module glisse
sur les guides linéaires sans frottement entre les surfaces,
à l'exception du frottement entre les 2 guides linéaires et
les 2 rails (pos. E).
En déplaçant le module supérieur pour le positionner en
Appuis (pos. D), l'interrupteur de fin de course
(pos. B) envoie le signal au régulateur qui donnera
l autorisation du cycle de magnétisation au module
seulement BAS.
En déplaçant le module supérieur pour le positionner
sur la buté d'arrêt (pos. F), le régulateur donnera le OK
3) Déplacer le module supérieur à la position désirée,
Replacez les vis M 16 (Pos. C) et serrez-les.
*OPTIONNEL : Module supérieur motorisé,
automatiquement rétractable et verrouillable
magnétiquement.

6.6.2 Etapes d'usinage avec modules mobiles
