Dérivation intégrée VersaFlo
de Jandy
™
Débouchure basse tension
Orifice électrique

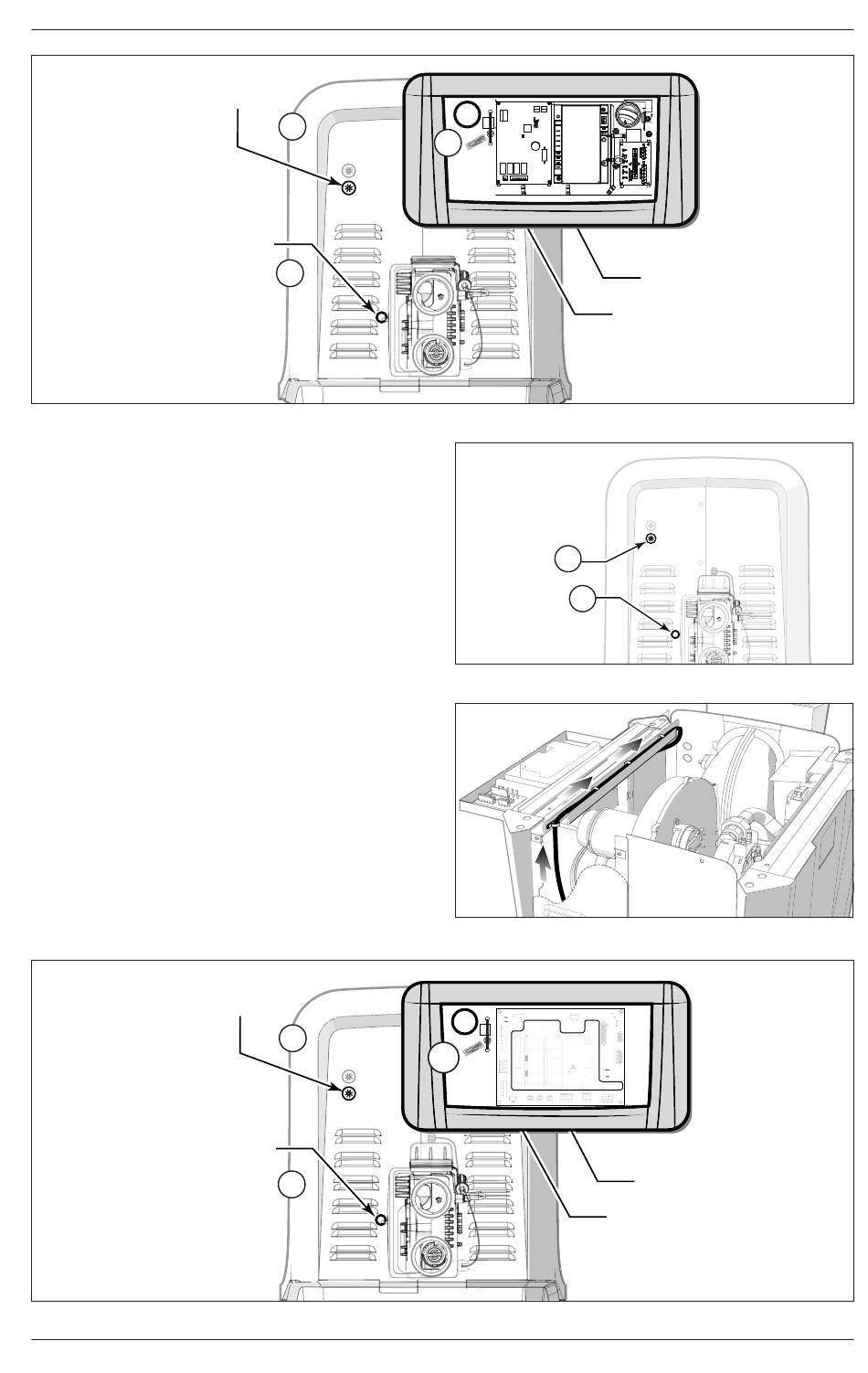

Figure 11. Routage du harnais de dérivation JXi
3.2.2 Réchauffeur JXiQ
1.
Examiner les connecteurs et les fils électriques
pour s'assurer qu'aucun fil ou connecteur n'est
endommagé ou abîmé.
2.
Faire passer le faisceau électrique par
l'orifice électrique situé sur le panneau latéral.
Se reporter à la Figure 12 (a) . Si vous utilisez la
débouchure basse tension, vous devrez peut-être
retirer le capuchon et le remplacer par la douille
pour débouchures incluse.
REMARQUE : si le numéro de série de votre réchauffeur est la
révision « G » (GXXXXXX) ou une version antérieure,
vous devrez utiliser la débouchure basse tension pour
câbler le réchauffeur. Se reporter à la Figure 12 (b) .
3.
Acheminer le fil le long de l'intérieur du réchauffeur et
derrière la goulotte haute tension. Voir la Figure 13 .
4.
Le fixer au niveau de l'angle de l'entretoise de la
goulotte à l'aide de la pince en P installée ou des
colliers de serrage fournis avec la trousse.
5.
Le faire passer par le montant le long du centre
de l'entretoise de la goulotte. Si aucune entretoise
n'est installée, en installer une à l'aide de colliers
de serrage.
6.
Faire passer le faisceau à travers l'œillet au niveau
de la débouchure basse tension, se reporter à la
Figure 14 (b) .
Débouchure basse tension
Orifice électrique
Figure 14. Routage du harnais de dérivation JXiQ
pour réchauffeurs pour piscines et spas JXi
®
b
a
a
a
| Manuel d'installation et d'utilisation FRANÇAIS
et JXiQ
™
™
2A ATO FUSE
USER
INTERFACE
c
Débouchure
basse
b
tension
a
Orifice
électrique
Figure 12. Orifice électrique et débouchure de tension JXiQ
Figure 13. Routage du harnais de dérivation
2A ATO FUSE
USER
H0774700_REVB
1
2
3
4
INTERFACE
30
R Kit # R0984000
6
29
Only provide external power to items 7, 11 & 12.
5
28
1 Fuse
16 RS-485
7
2 Ignition Control LED
17 Flue Temp
Ignition Timing Sequence:
27
b
Pre-Purge: 15 secs
3 RS-485 LED
18 Outlet Temp
Heat Up: 40 secs
4 User Interface LED
19 Inlet Temp
Ignition: up to 7 secs
26
20 Gas Valve
Inter Purge: 15 secs
5 User Interface
Post Purge: 45 secs
21 Gas Pressure Switch
6 Blower
Lockout will occur after
25
7
Power Input
22 Air Pressure Switch
3 successive failed
ignition attempts.
5A @120/240VAC
23 Louver Switch
10
8 Igniter/Flame Strength
24 Auxiliary Switch
24
8
9 Igniter
5A @120VAC
25 High Limits Switch
10 Transformer
26 Water Pressure
23
11
Switch
CAUTION
Louver
HIGH VOLTAGE DISCONNECT
9
12
Auxiliary
27 VersaFlo
™
Switch
WIRING BEFORE SERVICING
Input Power: 120/240 VAC (5A)
13 Spa 3 wire
28 VersaFlo
™
Actuator
24 VAC (3A), 50/60Hz
22
14 Com 2 wire / 3 wire
Ambient: 0°F(-18°C) to 176°F(80°C)
29 24 VAC R
UL 60730-1, UL 60730-2-5
15 Pool 2 wire / 3 wire
30 24 VAC Y
21
CSA E60730-1, CSA C22.2 No. 60730-2-5
24 VAC, 50/60 Hz
20
19
18
17
16
13
14 15
11
INLET OUTLET FLUE
RS-485
FLOAT
R BLK YEL GRN
SPA COM POOL
LOUVER PUMP
BLK
BLK
GY
GY
PCB
Œillet basse tension
BLK
BLK
GY
GY
12
PCB
Œillet basse tension
