La vis de mise à la terre est repérée par le symbole suivant de terre fonctionnelle
Pour connecter la terre fonctionnelle procédez comme suit :
①
②
1. Desserrez la vis de mise à la terre.
2. Assemblez la borne de mise à la terre et la vis de mise à la terre.
3. Serrez la vis de mise à la terre au couple maximal de 0,75 Nm.
Terre de protection/fonctionnelle
Normalement, la surface du potentiel de référence est raccordée au circuit des conducteurs de
protection dans l'armoire électrique à proximité de l'arrivée réseau. Cette mise à la terre élimine
fiablement à la terre les courants différentiels résiduels et constitue, selon DIN/VDE 0100, une
mise à la terre protégeant les personnes, animaux et équipements des trop hautes tensions de
contact.
Il existe, en plus de cette mise à la terre de protection, une mise à la terre fonctionnelle dans
l'armoire électrique. La norme EN60204-1 (DIN/VDE 0113 T1) spécifie la mise à la terre des
circuits de service. La masse (0 V) fait l'objet d'une mise à la terre définie en un endroit. Là aussi,
la mise à la terre s'effectue à proximité de l'arrivée réseau avec une impédance minimale par
rapport à la terre.
Dans le cas de composants d'automatisation, la terre fonctionnel met en outre les automates à
l'abri de perturbations en cours de fonctionnement. La terre fonctionnelle dérive ainsi à la terre
les courants parasites transmis par conduction sur les câbles de liaison.
SCALANCE XCH-300/XCM-300
Manuel, 10/2022, C79000-G8977-C585-02
1

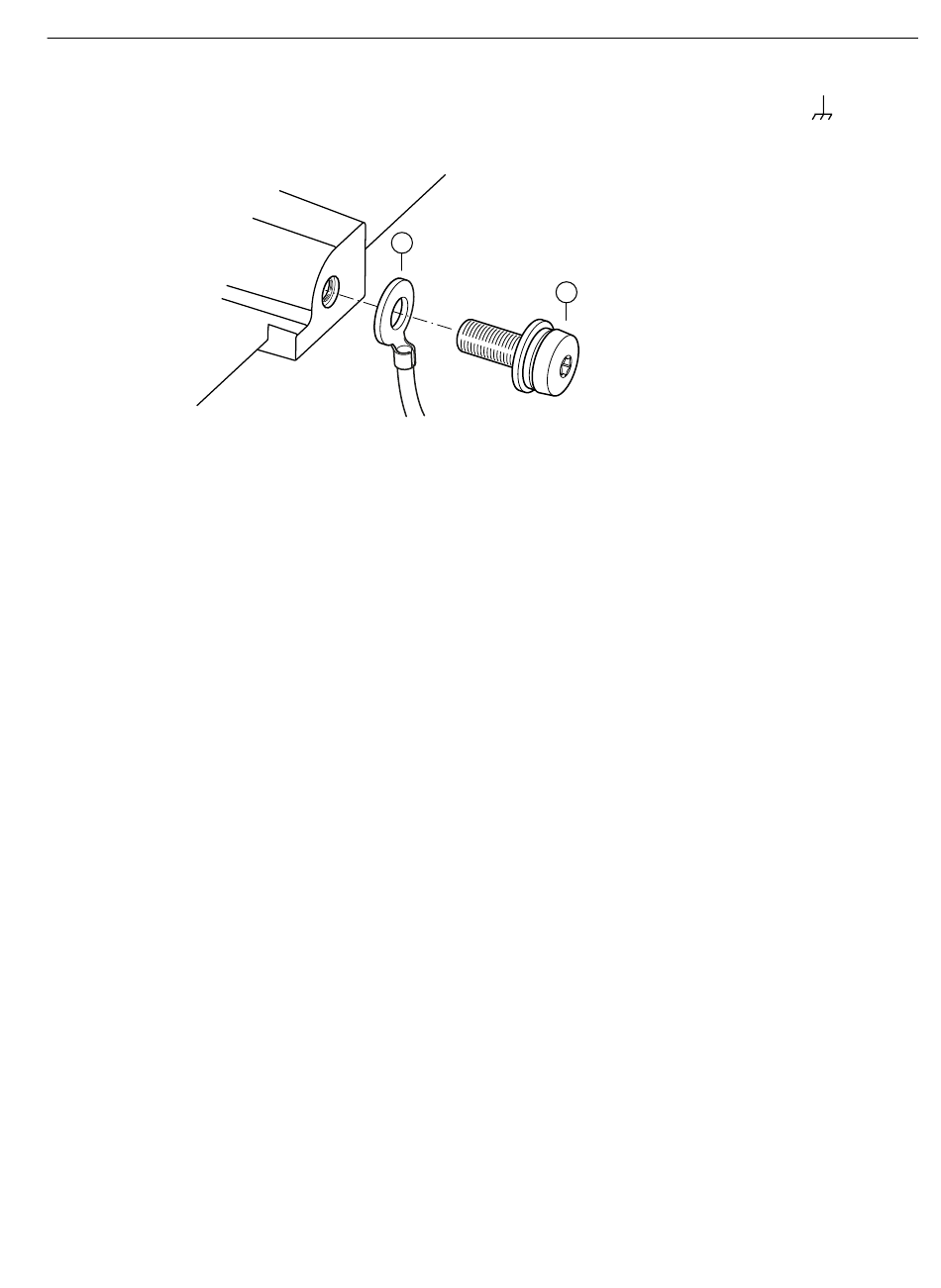

Borne de mise à la terre avec câble
Vis à tête bombée avec rondelle élastique bombée et rondelle plate
6.4 Mise à la terre fonctionnelle
2
Connexion
.
