enphase COMMS-KIT-INT-02 Guide D'installation Rapide page 3

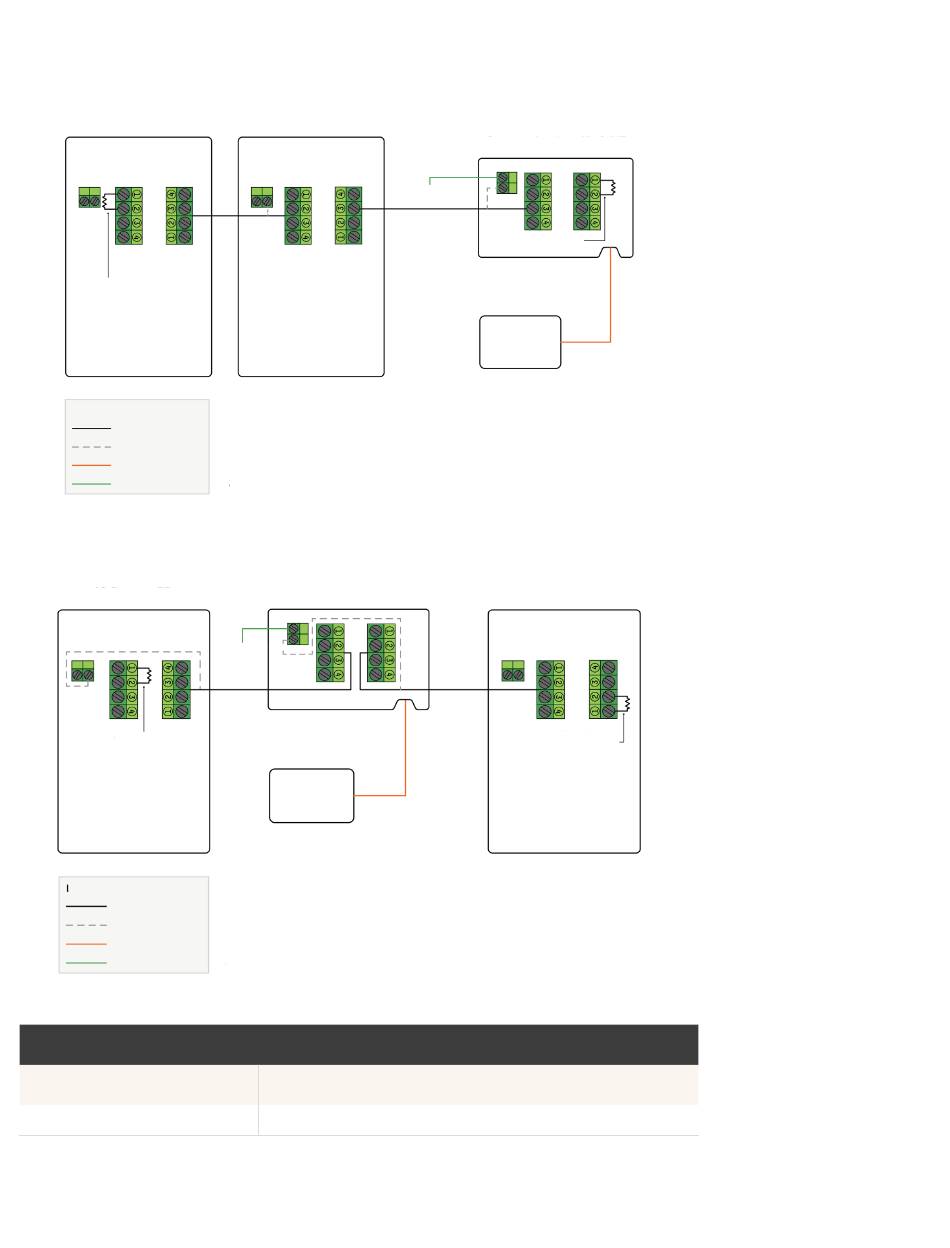

Voici deux séquences de câblage courantes :
Séquence 1 : Dispositifs IQ Battery 5P - Communications Kit 2 INT
IQ Battery 5P
Résistance de Résistance de
terminaison terminaison
Légendes
Câble CTRL
Fil de décharge
Câble USB
Câble vers le bornier
de mise à la terre
Séquence 2 : IQ Battery 5P - Communications Kit 2 INT - IQ Battery 5P
IQ Battery 5P
Résistance de
terminaison
Légendes
Câble CTRL
Fil de décharge
Câble USB
Câble vers le bornier
de mise à la terre
Le tableau suivant indique les emplacements des résistances de terminaison pour les séquences ci-dessus :
SÉQU E NC E DU CÂ B L AG E
DE C OMM A ND E
Séquence 1
Séquence 2
3
IQ Battery 5P
Vers le bornier de
mise à la terre*
*La connexion à la terre n'est nécessaire que si le fil de décharge du câble de commande est
connecté à cette borne
Communications Kit 2 INT
Vers le
bornier
de mise
à la terre*
IQ Gateway
Metered
*La connexion à la terre n'est nécessaire que si le fil de décharge du câble de commande est
connecté à cette borne
EMPLACEMEN T D E LA R ÉSISTAN C E D E T E R MI NA I SO N
• Dispositif IQ Battery 5P dans le bus de commande
• Communications Kit 2 INT
• Deux dispositifs IQ Battery 5P à chaque extrémité du bus de commande
Communications Kit 2 INT
Résistance de
terminaison
IQ Gateway
Metered
IQ Battery 5P
Résistance de
terminaison
