enphase COMMS-KIT-INT-02 Guide D'installation Rapide page 2

2 Câblage de Communications Kit 2 INT

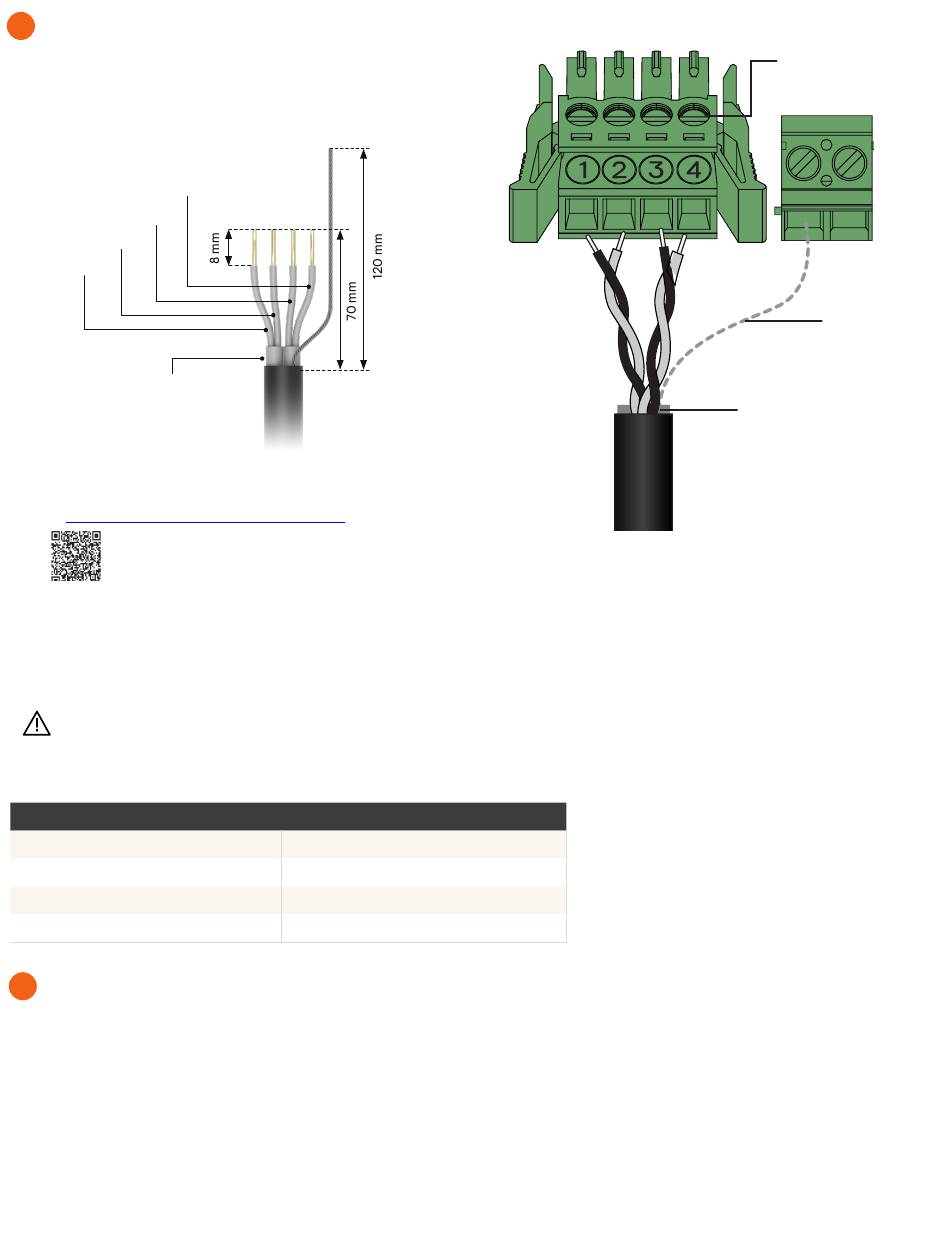

Dénudez la gaine de câble conformément à l'image suivante. Conservez la
résistance de terminaison uniquement sur les dispositifs situés à chaque
extrémité du bus de communication de commande ; retirez la résistance
de tous les autres dispositifs.
Inutilisé
CTRL (G)
CTRL (H)
CTRL (L)
Blindage
de câble
✓
REMARQUE : le câble de commande testé et recommandé n'est
pas vendu avec ce produit. Scannez pour accéder aux câbles de
commande testés et recommandés.
https://link.enphase.com/control-cable-table-eu
Lien :
✓
REMARQUE : utilisez une pince à dénuder adaptée pour dénuder la
gaine du câble de communication de commande.
• Pour garantir une connexion correcte du câble de commande (CTRL)
aux dispositifs IQ Battery, suivez les instructions décrites ci-dessous
lors du branchement du câble aux embases.
AVERTISSEMENT! Le non-respect des instructions de câblage
empêche le système de détecter les dispositifs, ce qui entraîne
des pannes de mise en service et de fonctionnement.
Le tableau suivant fournit la correspondance des signaux de communication de commande aux positions des embases de terminal sur les câbles de commande :
N U M ÉROS D' EM BAS E CTRL
Bornier à vis 1
Bornier à vis 2
Bornier à vis 3
Bornier à vis 4
Câblage de commande (CTRL) entre les composants du système
3
Conseils sur le câblage de commande pour l'installation d'un ou de plusieurs dispositifs IQ Battery 5P avec un appareil Communications Kit 2 INT :
Consultez les séquences de câblage suivantes pour comprendre la position de l'embase avec la résistance de terminaison, l'ordre du câblage et
l'emplacement des terminaisons du fil de décharge.
✓
REMARQUE : La longueur totale du câblage CTRL à travers le système ne doit pas dépasser 100 mètres pour garantir un fonctionnement conforme
aux spécifications.
✓
REMARQUE : Assurez-vous que les directives suivantes sont respectées pour éviter les pannes lors de la mise en service du système :
• Une embase de commande avec résistance de terminaison doit être installée sur le composant situé à chaque extrémité du réseau de commande.
• Le fil de décharge ne doit être raccordé qu'à une extrémité du câblage de commande entre les composants du système.
• Il est recommandé de raccorder le fil de décharge au composant de départ du câblage de commande de la section.
2
Fil de décharge
(tressé)
SIG N AUX D E C O MM A N DE
CTRL - (L)
CTRL + (H)
CTRL TERRE (G)
Inutilisé
Embase CTRL
• Assurez-vous que les deux extrémités des conducteurs à paires torsadées
du câble CTRL sont insérées dans l'embase, comme illustré ci-dessus.
• Branchez le fil de décharge à la terminaison de drain sur une seule
extrémité d'un câble CTRL. Ne branchez pas de fils de décharge aux
deux extrémités d'un câble CTRL. Suivez les instructions de la section 3,
Câblage de commande (CTRL) entre les composants du système.
Bornier à vis pour câble
de commande (couple
de 0,2 N m)
Terminaison de drain
Fil de
décharge
Blindage
de câble
