enphase COMMS-KIT-INT-02 Guide D'installation Rapide

G U I D E D' I N STA L L AT I O N R A P I D E - F R
Installation de Enphase Communications Kit 2 INT
Enphase Communications Kit 2 INT (COMMS-KIT-INT-02) permet la communication filaire entre l'IQ Gateway Metered et l'IQ Battery 5P à l'aide de câbles
de commande (CTRL).
Lisez et suivez tous les avertissements et instructions de ce guide. Ne poursuivez pas votre lecture si vous ne comprenez pas parfaitement les concepts, la
terminologie ou les dangers décrits dans les présentes instructions. Ces instructions ne constituent pas un guide complet pour l'installation d'un système
IQ Battery 5P. Utilisez le guide d'installation rapide de l'IQ Battery 5P en parallèle avec ce document pour planifier votre installation. Toutes les installations
doivent être conformes aux normes et codes locaux.
✓
REMARQUE : pour obtenir le dernier guide d'installation rapide ou l'afficher dans
une autre langue, veuillez scanner le code QR suivant :
https://link.enphase.com/commskit2-install-guide-eu
Lien :
Fil de décharge
Branchement du Emplacements de montage
câble de terre
de l'embase de commande
(CTRL)

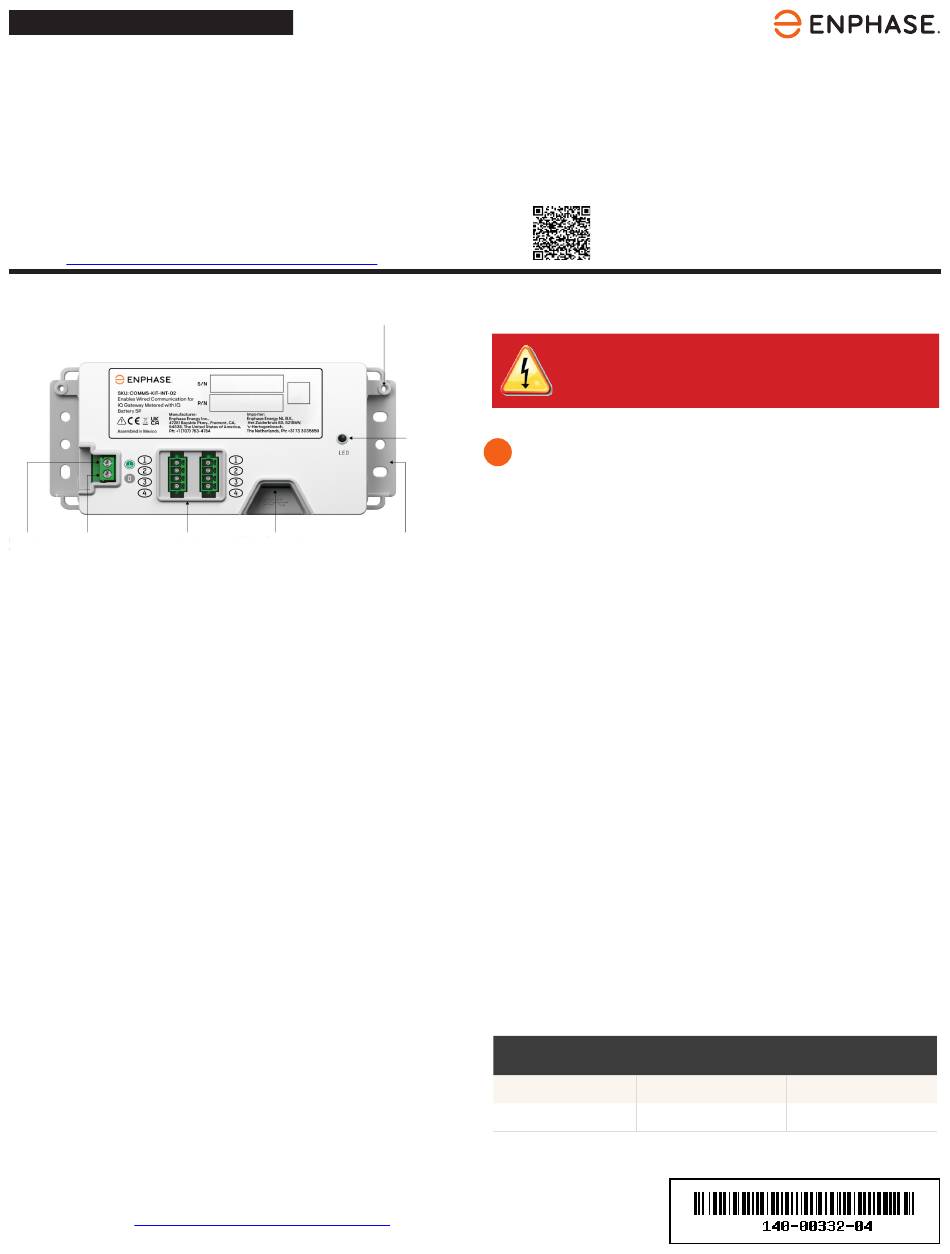

Figure 1 : Vue avant du Communications Kit 2 INT
CONTENU
Enphase Communications Kit 2 INT permet au système
IQ Gateway Metered de communiquer avec l'IQ Battery 5P. Cet appareil
est doté d'un port USB Type-C, de deux ports pour câble de commande
et d'un port de décharge.
Le système Communications Kit 2 INT comprend les accessoires suivants :
• Une embase de commande avec résistance de terminaison
• Une embase de commande sans résistance
• Un câble USB Type-C vers USB Type-A de 400 mm avec un
adaptateur USB Type-A vers Type-A à angle droit de 200 mm
• Serre-câbles pour la gestion des câbles
• Vis et adaptateurs de rail DIN
• Deux embases de commande de rechange
Le port USB permet de relier le dispositif Communications Kit 2 INT à
IQ Gateway (l'un des ports USB de la passerelle IQ Gateway peut être
utilisé). Cela permet la communication entre l'appareil et IQ Gateway.
Les embases de commande doivent être installées sur les ports de
commande du Communications Kit 2 INT.
© 2024 Enphase Energy. Tous droits réservés. Enphase, les logos e et CC, IQ et certaines autres marques
https://enphase.com/trademark-usage-guidelines
répertoriées à l'adresse
d'Enphase Energy, Inc. aux États-Unis et dans d'autres pays. Données sujettes à modification. 2024-06-11
1
(modèle : COMMS-KIT-INT-02)
Point de vissage pour une
fixation à l'arrière du boîtier
État des LED
Ajoutez des adaptateurs
Port USB pour
de rail DIN pour le bran-
la connexion à
chement sur un rail DIN
IQ Gateway Metered
sont des marques commerciales
INSTALLATION
DANGER ! Risque d'électrocution. Toutes les sources de
l'équipement en cours de réparation doivent être déconnectées
du périphérique. Les circuits de stockage doivent TOUJOURS être
isolés via un disjoncteur ou un sectionneur avant toute intervention
sur une partie quelconque du système.
1 Installation et mise en service
A) Installez le Communications Kit 2 INT dans un boîtier IP54 ou supérieur
avec un espace suffisant pour le routage des câbles. Il est recommandé
d'installer l'IQ Gateway et le Communications Kit 2 INT dans le même
boîtier.
B) Le boîtier doit avoir accès à un bornier de terre.
C) En fonction de la conception de votre installation, déterminez si le
dispositif Communications Kit 2 INT est un nœud de terminaison ou un
nœud sans terminaison dans la guirlande de périphériques connectés
via un câble de commande sur le site. La procédure d'installation varie
en conséquence, comme décrit plus loin dans le document.
D) Assurez-vous que le système est hors tension avant de commencer
l'installation.
E) Assurez-vous de disposer des outils et du matériel suivants pour
l'installation :
a. Tournevis dynamométrique et pince à dénuder
b. Câbles de commande
F) Branchez les embases de commande câblées sur l'unité. Reportez-vous
à la section 2 : Câblage de Communications Kit 2 INT.
G) Branchez le câble du bornier de terre au port PE de l'appareil. Cette
opération n'est nécessaire que si vous connectez le fil de décharge
du câble de commande au port du fil du décharge de
Communications Kit 2 INT.
H) Connectez l'appareil à l'IQ Gateway Metered à l'aide du câble USB fourni.
I) Allumez l'IQ Gateway Metered.
✓
REMARQUE : Le Communications Kit 2 INT peut être installé de deux
manières. Le boîtier est livré avec des adaptateurs de rail DIN qui peuvent
être fixés sur l'appareil pour le montage sur un rail DIN. L'appareil peut
également être vissé dans la partie arrière du boîtier à l'aide des points
de vissage situés aux extrémités sur chaque côté de l'unité.
Les détails du couple de serrage des câbles sont indiqués ci-dessous :
T YP E D E CÂB LE S ECTI ON DE CÂ B LE
Câbles de commande 0,34 mm
Câbles de terre 0,75 mm
C OU PLE
0,2 N m
2
0,2 N m
2
