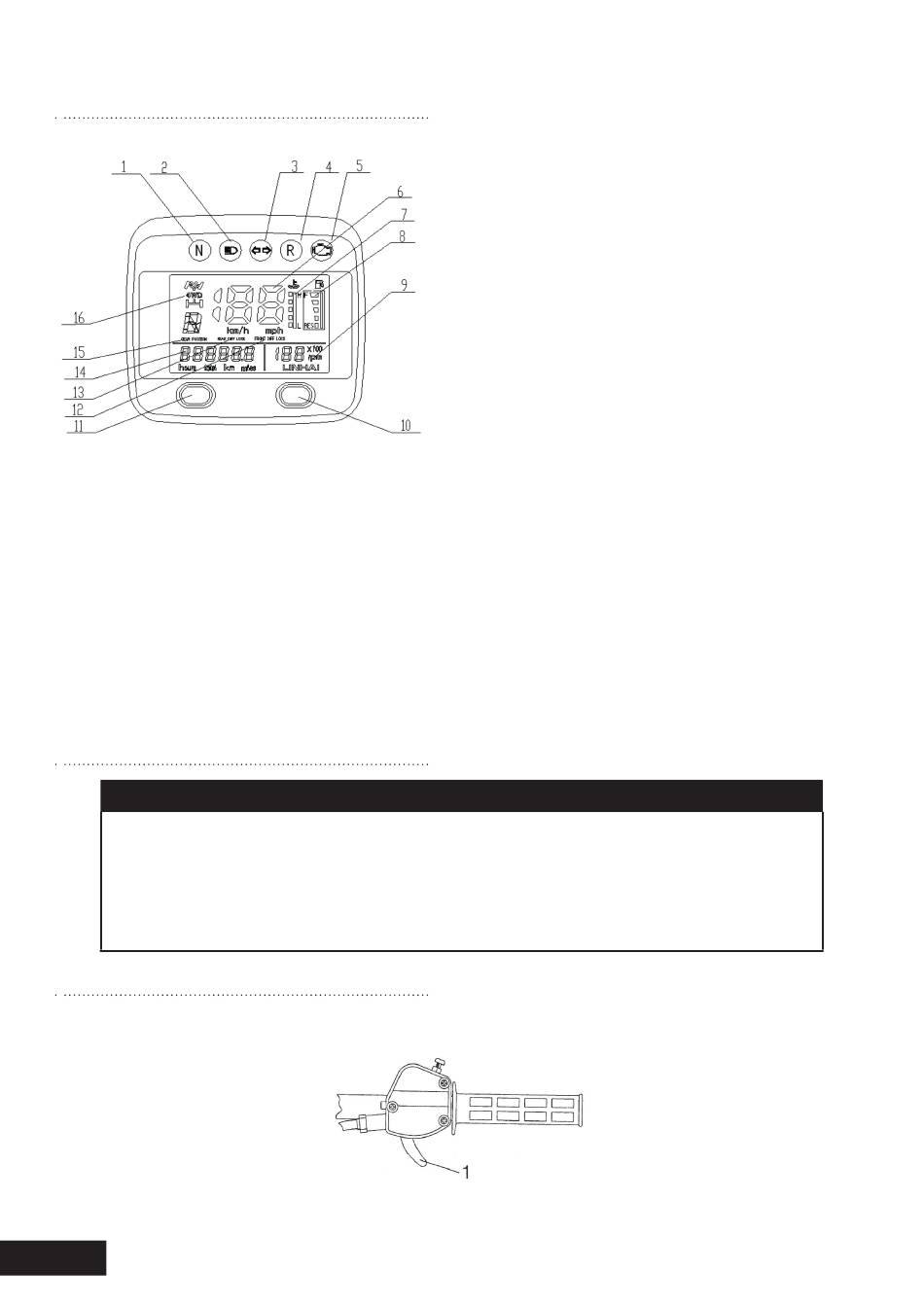

• TABLEAU DE BORD
1 - Point mort,
2 - Témoin pleins phares
3 - Voyant clignotants
4 - Témoin Marche arrière,
5 - Défaut moteur
6 - Compteur
7 - Jauge de température,
8 - Jauge de carburant
9 - Compte tours
10 - Bascule km / miles
11 - Nombre d'heure de fonctionnement / Distance parcourue.
12 - Vérrouillage différentiel avant
13 - Vérrouillage différentiel arrière
14 - Compteur de temps marche moteur
15 - Témoin de vitesse engagée
16 - Mode de transmission 4x2 / 4x4 engagé
• ACCELERATEUR
AVERTISSEMENT
Ne démarrez pas ou n'utilisez pas votre quad avec la manette de contrôle mal entretenue ou grippée. Un accélérateur mal entre-
tenu ou grippé peut provoquer un accident entraînant de sérieuses blessures ou le décès.
Contacter votre revendeur pour les services de réparation lorsque des problèmes d'accélérateur surviennent.
Ne pas entretenir ou vérifier le système d'accélération peut gripper le levier d'accélérateur
pendant l'utilisation et provoquer un accident.
Vérifier qu'il y ait du jeu dans le levier d'accélération avant le démarrage du moteur et de temps
en temps pendant l'utilisation.
• LEVIER D'ACCÉLÉRATION
La vitesse du moteur et le mouvement du quad sont contrôlés par la pression sur le levier d'accélérateur.
Le levier (1) est commandé par un ressort et la vitesse du moteur retourne au ralenti quand le levier est relâché.
-
-
20
