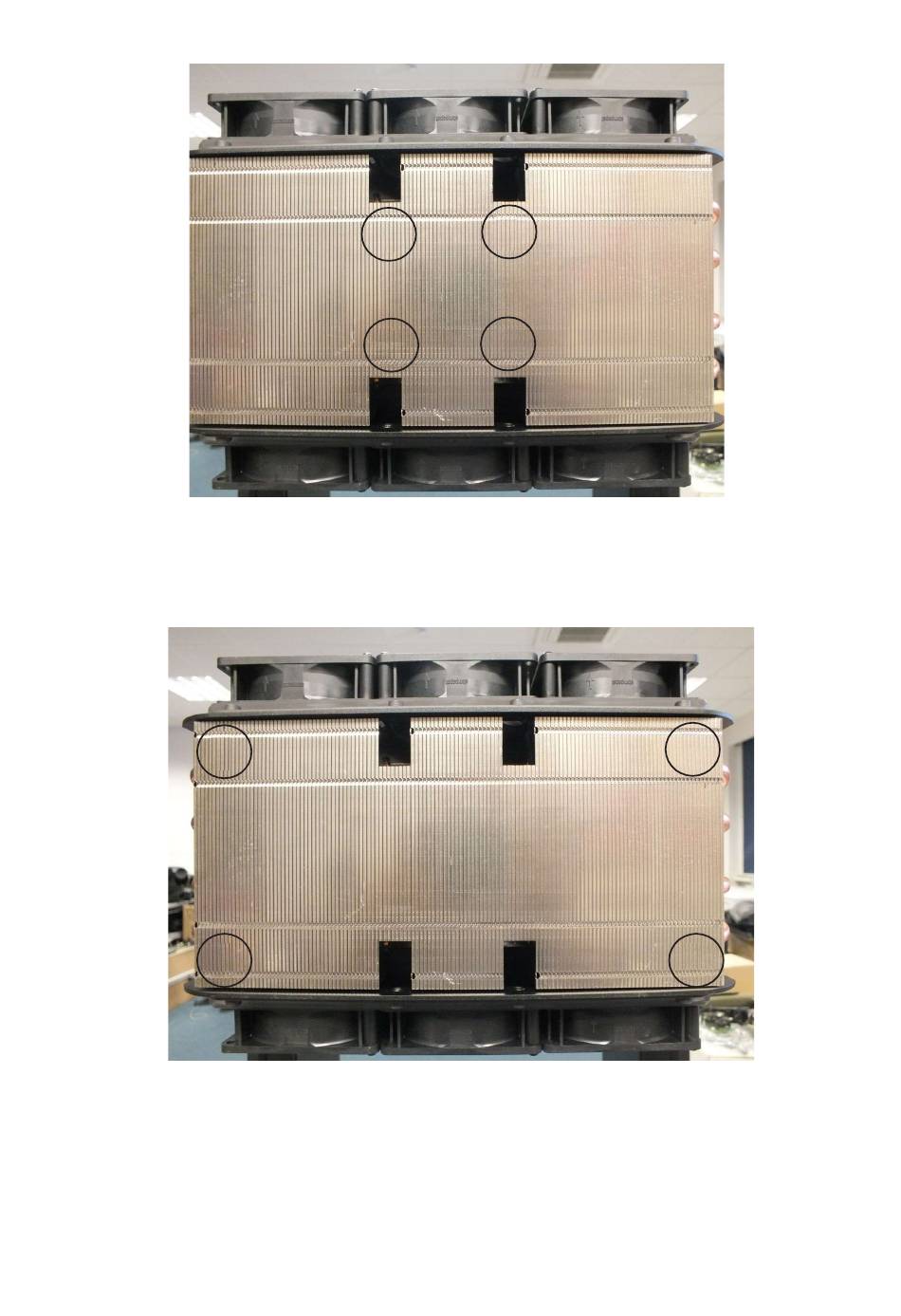

6. Serrez les 4 vis M6x25 (4) dans l'ordre 1-->4. Couple de serrage : 2,5 Nm. Serrez les vis en deux étapes :
pré-serrage à 0,5 Nm et serrage final à 2,5 Nm.
Serrez les 4 vis extérieures M5x14 (5) dans l'ordre 1-->4. Couple de serrage : 2,5 Nm. Serrez les vis en deux étapes :
pré- serrage à 0,5 Nm et serrage final à 2,5 Nm.
Note : Vérifiez le serrage de toutes les vis : la pose du module doit être étanche.
1
4
7. Vissez le capot arrière (1) sur la tête avec les 4 vis M5x20 (2).
8. Après remise sous tension, effectuez la procédure Pressure Test (Service -->Pressure Test).
Si le test ne passe pas, vérifiez le serrage du module LED et recommencez.
3
1
2
4
61
3
2
