3.3
Définitions pour PROFIBUS-PA
Le protocole du bus définit le type et la vitesse d'échange des données
entre les appareils master et slave et fixe le protocole de transmission
du système PROFIBUS considéré.
PROFIBUS-PA autorise des tâches cycliques et acycliques.
- Les tâches cycliques servent à la transmission de données de
mesure et de commandes de positionnement avec une information
d'état.
- Les tâches acycliques servent au paramétrage des appareils, à la
3.4
PROFIBUS-PA avec le Transmetteur

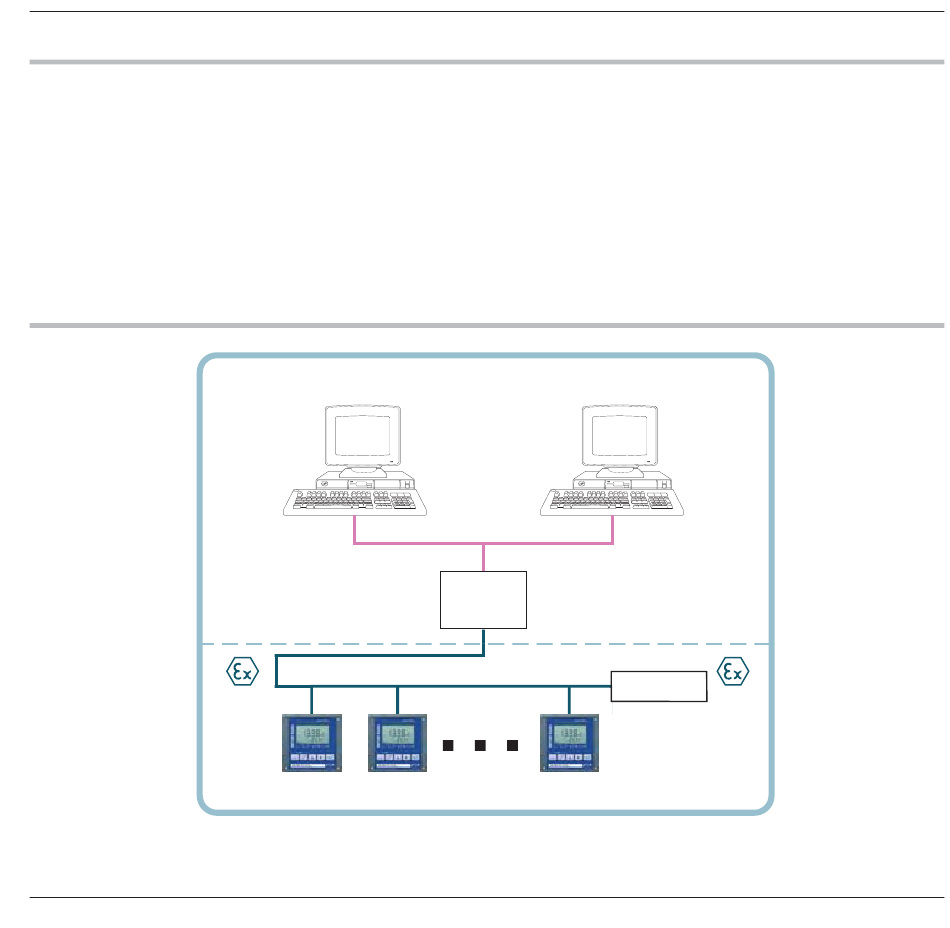

Fig. 3.1
Composition de principe d'une installation PROFIBUS avec le Transmetteur
F- 6
La technique PROFIBUS
Conduite du processus
Master
Classe 1
Cyclic
PROFIBUS-DP
services
PROFIBUS-PA
Slave 1
Slave 2
télémaintenance et au diagnostic pendant le fonctionnement.
Le profil de l'appareil définit la catégorie de l'appareil, ses fonctionna-
lités typiques par des paramètres, des champs de mesure et des
seuils.
Le modèle FISCO de PTB, prévu pour les atmosphères explosibles,
permet de connecter plusieurs appareils à un bus commun et définit
les limites admissibles quant aux paramètres des appareils et des
câbles.
Entretien/configuration
Master
Classe 2
Acyclic
services
Coupleur
Terminaison bus
Slave n
