Fast Track Ultra 8R

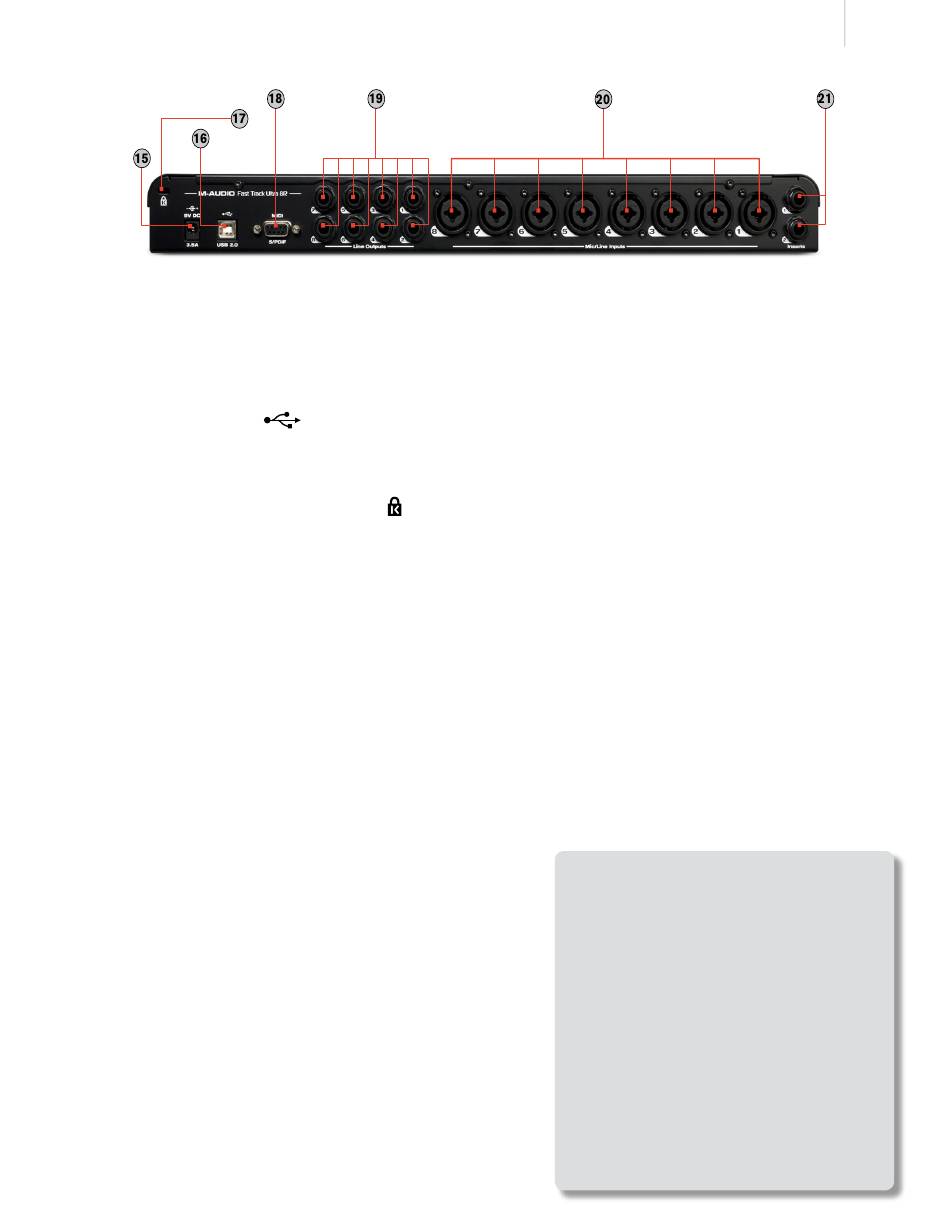

Face arrière
15. Entrée d'alimentation ((9V CC 3,5A - 4A) : connectez l'alimentation incluse à cette prise jack.
REMARQUE : la Fast Track Ultra 8R a été conçue pour fonctionner avec des
alimentations 9V CC de valeurs de courant 3,5 - 4A. Si vous avez besoin d'une
alimentation supplémentaire pour votre Fast Track Ultra 8R, veillez à en acheter une
de caractéristiques et polarité adéquates. Des blocs d'alimentation de rechange sont
disponibles sur la boutique en ligne M-Audio.
16. Connecteur USB (
votre ordinateur hôte.
REMARQUE : la Fast Track Ultra 8R est un périphérique USB 2.0 et doit être raccordé à
un port USB 2.0 sur votre ordinateur. Le fonctionnement USB 1.0/1.1 n'est pas possible.
17. Port de verrouillage Kensington
pour protéger votre périphérique contre le vol.
18. Connecteur MIDI et S/PDIF (MIDI S/PDIF) : Le câble épanoui inclus relié à cette prise jack multi-broches
fournit des entrées et sorties MIDI sur des connecteurs DIN à 5 broches, et des entrées et sorties S/PDIF sur des
connecteurs RCA coaxiaux.
• Lorsque le menu déroulant Sync Source est réglé sur "Externe" dans le panneau de configuration, les canaux
d'entrée 7 et 8 recevront leur signal de l'entrée S/PDIF et non des entrées analogiques 7/8.
• Le signal aux sorties S/PDIF est identique à celui des sorties lignes 7/8.
• La sortie S/PDIF est aussi compatible avec le pass-through des formats de son surround cryptés AC-3 ou DTS.
19. Sorties ligne : ces huit prises jacks (TRS) 6,35 mm. symétriques/asymétriques fournissent huit sorties
analogiques. Le niveau des sorties 1/2 est contrôlé par le bouton de volume maître en façade. Le signal présent aux
sorties 7 et 8 est reproduit aux sorties S/PDIF.
20. Entrées Micro/Ligne : ces huit prises jack hybrides fournissent huit entrées analogiques, et peuvent accueillir des
sources de niveau microphone ou ligne via les connecteurs XLR ou jacks TRS ou TS. Les entrées de microphone
(XLR) acheminent des signaux vers les préamplificateurs de l'interface tandis que les prises jack 6,35mm de niveau
de ligne contournent les préamplificateurs.
La source d'entrée des canaux 1 et 2 peut être sélectionnée via les commutateurs Micro / Ligne – Instrument
en façade entre les entrées Micro / Ligne ou les entrées
d'instrument en façade.
Sélectionner "Externe" depuis le menu déroulant Sync Source
dans le panneau de configuration activera l'entrée S/PDIF
en tant que source de signal des canaux d'entrée 7 et 8. Les
entrées Micro / Ligne 7 et 8 seront désactivées dans cette
configuration.
21. Insertions : Les prises d'insertion vous permettent d'ajouter
des effets externes analogiques (compresseurs, limiteurs, etc.)
dans le chemin de signal des deux premiers canaux de votre
Fast Track Ultra 8R. Les effets externes sont "insérés" entre le
préamplificateur et le convertisseur A/D.
Ces prises jack TRS 6,35mm ne sont actives que lorsqu'un
câble d'"insertion" spécial est connecté à ces prises jacks
(cf. la fenêtre intitulée "A propos des câbles d'Insert" pour en
savoir plus sur ces câbles). Si aucun câble d'insertion n'est
connecté, ces prises jack n'affectent pas le chemin de signal.
USB 2.0) : Connectez un câble USB standard à ce port, en reliant l'autre extrémité à
(
) : ce connecteur est compatible avec les câbles de sécurité Kensington
®
Guide d'Utilisation
A propos des câbles d'Insert :
Un câble d'insert est construit de façon à ce qu'il soit
possible à la fois d'envoyer et recevoir un signal à
travers un unique câble. Ce type de câble possède
un connecteur "TRS" (symétrique) d'un côté et deux
câbles "TS" (asymétriques) de l'autre. Le côté TRS se
branche sur l'une des prises "Insert" de la
Fast Track Ultra 8R. Les connecteurs TS sont en
général marqué "Tip" pour l'envoi du signal et
"Sleeve" pour le retour du signal. Branchez le côté Tip
sur l'entrée de votre appareil externe (compresseur,
limiteur, équaliseur, etc.) et le connecteur noté Sleeve
sur la sortie de cet appareil. Ceci permettra d'envoyer
le signal vers l'appareil externe et de le renvoyer aux
convertisseurs A/N de la Fast Track Ultra 8R.
