ÉLÉMENTS CONSTITUTIFS
Tableau 23.1 - Options de contrôle
Description de commande
Allumage direct par étincelle, monoétagé, arrêt à 100 %
avec réessai continu
Utilise une commande à gaz combiné monoétagée avec
commande d'allumage.
Le gaz s'allume par allumeur direct par étincelle sur appel de
chaleur.

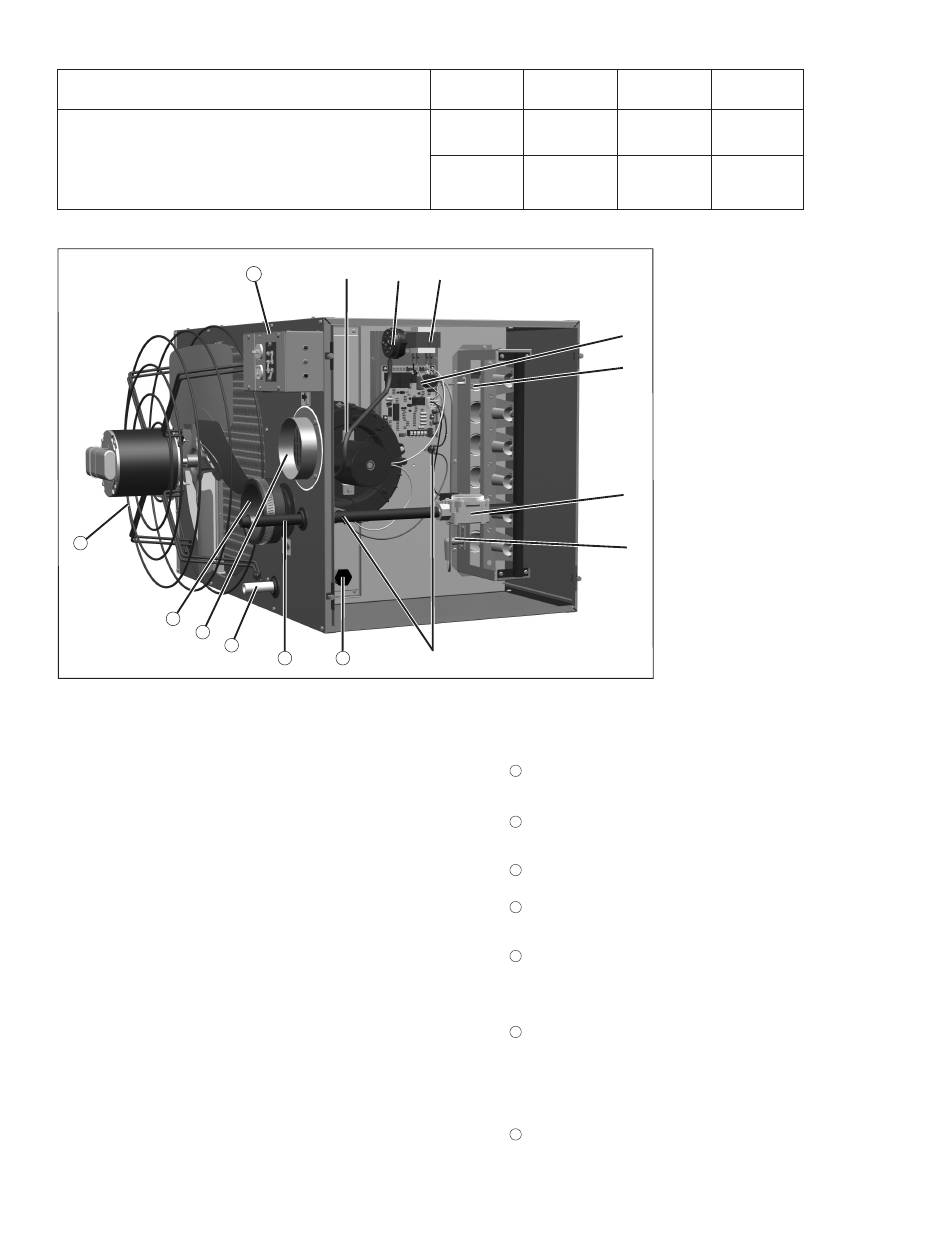

Figure 23.1 - Caractéristiques standard montées en usine
15
14
13
12
Extracteur
j
Tous les appareils sont fournis avec un tuyau d'évacuation rond
ainsi que des raccords de tuyau d'entrée d'air de combustion.
Commutateur de pression
k
Un commutateur de pression de ventilation à réinitialisation
automatique est fourni sur tous les appareils et est conçu pour
empêcher le fonctionnement du brûleur principal dans l'éventualité
où la ventilation serait restreinte par les produits de combustion.
Cette restriction pourrait survenir à cause d'un diamètre de
ventilation inadéquat, une canalisation de ventilation trop longue,
un terminal de ventilation non approuvé, des vents violents, une
pression négative élevée à un endroit en particulier, etc. Une fois la
cause de la restriction corrigée, le commutateur de pression sera
automatiquement réinitialisé.
Transformateur abaisseur de commande
l
Le transformateur abaisseur de commande est localisé dans la
boîte de distribution électrique. Le transformateur est utilisé pour
abaisser le courant de 115 volts à 24 volts pour les commandes de
gaz, le relais à action différée du ventilateur, le démarreur fourni,
etc. L'installation d'un transformateur supplémentaire est
nécessaire si le voltage fourni est de 208 V, 230 V, 460 V ou 575 V.
Afin de déterminer ce que le transformateur de commande
nécessaire de même que les accessoires de transformateurs requis,
référez-vous au tableaus 15.1, 2, 3 et 4.
Tableau de commande à allumage direct par étincelle intégré
m
Le tableau de commande intégré à allumage direct par étincelle
combine toutes les fonctions de commande de la chaudière. Le
tableau de commande intégré procure un contrôle numérique de
l'appareil de ventilation, de l'inducteur, de l'allumage, de la soupape
des gaz et de la détection de flammes de même que la surveillance
du circuit de sécurité en tout temps. Le tableau comprend une
lumière à DEL de diagnostic pour le dépannage de même qu'un
bloc d'alimentation protégé. La commande de l'allumage est
complètement fermée et effectue des essais continuellement.
j
k
16
r
11
10
Code de
Tension
commande
de service
11
115V
21
115V
l
Commutateur de débordement de condensat
10
Coupe les commandes de gaz si le condensat n'est pas
correctement évacué de l'appareil.
Raccords des tuyaux de gaz
11
Accès facile au raccord de la tuyauterie de gaz installée à l'usine
en saillie à l'extérieur du boîtier de l'appareil.
Raccord du tuyau d'écoulement
12
Accès facile au raccord du tuyau d'écoulement installé à l'usine, en
saillie à l'extérieur du boîtier de l'appareil.
Raccord du tuyau d'entrée d'air de combustion
13
Raccord unique pour la tuyauterie d'entrée d'air de combustion.
Raccord du tuyau de ventilation
14
Manchon pour conduit d'échappement en caoutchouc pourvu d'une
attache pour un raccordement facile au système de ventilation en PVC.
Protège-ventilateur
15
Les appareils à propulseur peuvent être pourvus d'un protège-ventilateur
pare-doigts optionnel (standard sur la taille 110 et plus petit) pour une
protection accrue. S'il est commandé, le-protège-ventilateur pare-doigts
est installé à l'usine, en remplacement du protège-ventilateur régulier.
Ensemble pratique pour entrepreneur
16
La boîte de distribution externe est caractérisée par un
raccordement simple du câblage d'alimentation interne, un câblage
externe du thermostat aux bornes, un commutateur marche/arrêt,
une sortie unique de 115 V pour le raccordement d'une pompe
d'écoulement externe et des témoins lumineux afin d'afficher le
statut de fonctionnement de l'appareil.
Lames horizontales du déflecteur d'air
17
(non illustrées à la figure 23.1)
Les lames, installées à l'usine sur la décharge de l'appareil, peuvent être
ajustées afin de donner un contrôle horizontal (vers le haut et vers le
bas) de la ventilation de l'air chaud. Les lames verticales du déflecteur
verticales sont disponibles comme accessoire installé sur les lieux.
6-563.9
Tension
Type de
thermostat
gaz
24V
gaz nat.
24V
propane
Détecteur de flamme
n
Le détecteur de flamme à distance vérifie
l'allumage de tous les brûleurs, surveille
le signal de flammes et communique avec
la carte de circuit intégré.
Soupape de gaz à une phase
o
m
La soupape de gaz principale est installée
à l'usine sur le circuit de gaz du radiateur
de l'unité. Cette soupape gère les fonctions
n
de régulation, la conduite principale de
gaz et la fermeture manuelle. La soupape
est redondante et procure une fermeture
à 100%. Le gaz naturel possède le code
de commande 11, le gaz propane
possède le code de commande 21.
Commutateur de détecteur de retour de
p
flamme (tailles 110 et inférieures
seulement) (caché)
o
Ces détecteurs sont montés près des
brûleurs et coupent l'arrivée de gaz en
cas de retour de flamme.
q
Allumeur à étincelles
q
Fournit une étincelle pour un allumage
direct des brûleurs.
Limiteurs
r
Un limiteur est installé sur le courant d'air
et coupera l'alimentation en gaz advenant
une surchauffe. L'autre limiteur est situé
sur le boîtier de l'extracteur et fermera
l'alimentation de gaz dans l'éventualité
d'une surchauffe des températures de gaz
de combustion.
23
