INSTALLATION - ÉVACUATION
Section D – Installation d'un système d'évacuation
des gaz concentrique
D1. Cette section s'applique aux systèmes d'évacuation concentrique à la
fois horizontaux et verticaux, comme défini à la « Section A –
Instructions générales – Tous modèles ». Les instructions qui doivent
être suivies sont indiquées ici :
Pour les appareils à évacuation de gaz concentrique verticale :
• Section A – Instructions générales – Tous modèles
• S ection B – Installation des systèmes d'évacuation verticale, étapes
B1 à B4.
• Instructions applicables dans cette section
Pour les appareils à évacuation de gaz concentrique horizontale :
• Section A – Instructions générales – Tous modèles
• S ection C - Installation des systèmes d'évacuation horizontale, étapes
C1 à C4
• Instructions applicables dans cette section
D2. Lorsque vous utilisez l'option d'évacuation concentrique des gaz, vous
devrez prédéterminer si l'évacuation des gaz de l'appareil de
chauffage se fera à l'horizontale ou à la verticale. Avant de poursuivre,
assurez-vous que l'ensemble d'évacuation concentrique reçu contient
les composants corrects pour l'installation :
Pour les modèles à évacuation des gaz verticale (Figure 12.1) :
Ensemble adaptateur concentrique
j
Grilles de chapeau de tuyau d'évacuation des gaz
k
Chapeau de tuyau d'arrivée d'air de combustion
l

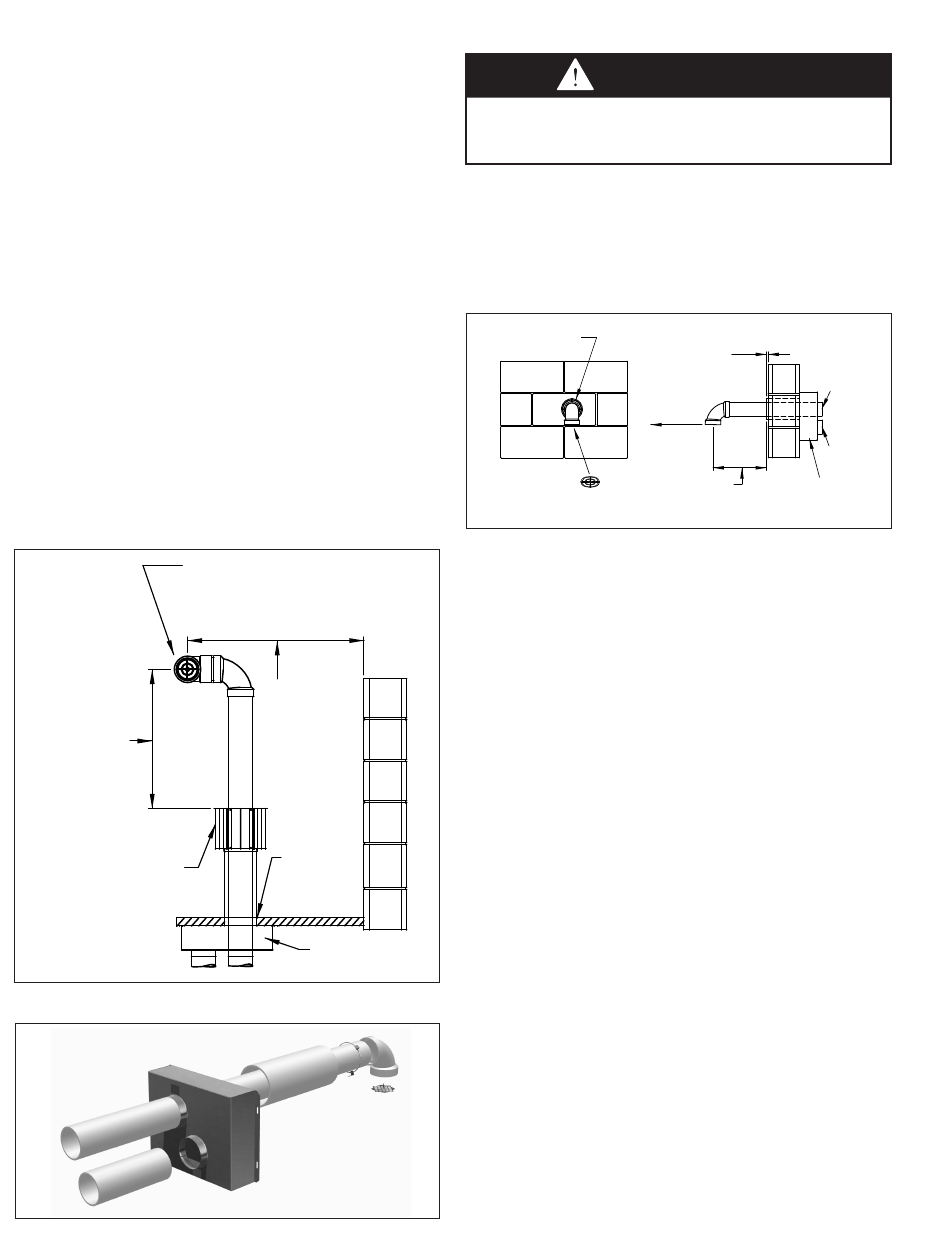

Figure 12.1 - Ensemble d'évacuation des gaz concentrique
verticale
VENT PIPE RÉSILIATION SE
RÉPARTISSANT COMME SUIT:
(1) PVC COUDE 90°,
(1) PVC TEE (HORIZONTAL),
(2) ÉCRANS DE TERMINAISON
61 CM (24 PO)
AU-DESSUS DU
TERMINAL DU TUYAU
D'ADMISSION DE
L'AIR DE COMBUSTION
TERMINAL DU TUYAU
D'ENTRÉE D'AIR
DE COMBUSTION
Figure 12.2 - Vue éclatée de la boîte adaptatrice
12
(LES DEUX EXTRÉMITÉS DU TEE)
61 CM (24 PO)
MINIMUM À LA
PAROI OU AU
BÂTIMENT
ADJACENT
SOLIN DE TOIT
NÉCESSAIRE POUR
TOUTES LES
PÉNÉTRATIONS
À TRAVERS LE TOIT
BOÎTE ADAPTATRICE
D'ÉVACUATION
CONCENTRIQUE
ATTENTION
La boîte adaptatrice concentrique doit être installée à l'intérieur de la
structure ou du bâtiment. Elle n'est pas prévue pour être installée à
l'extérieur.
Pour les appareils à évacuation des gaz horizontale (Figure 12.3) :
j Ensemble adaptateur concentrique
k Grille de chapeau de tuyau d'évacuation des gaz
l Garde d'arrivée d'air spéciale
Figure 12.3 - Ensemble d'évacuation des gaz
concentrique horizontale
PROTECTION DES EXTRÉMITÉS
DU TUYAU D'ENTRÉE DE L'AIR
DE COMBUSTION
ECRANS RÉSILIATION
D3. Une fois le contenu de l'ensemble vérifié comme étant correct pour la
direction de l'évacuation, la boîte adaptatrice d'évacuation des gaz
concentrique doit être installée. Determinez l'emplacement de la boîte.
Respectez toutes les dimensions prescrites dans ces instructions.
D4. La boîte adaptatrice doit être montée à l'intérieur du bâtiment. Elle ne
doit pas être montée à l'extérieur.
D5. La boîte adaptatrice peut être montée en affleurant au mur (pour les
ensembles horizontaux) ou au plafond (pour les ensembles verticaux).
Lorsque vous montez la boîte, prenez en considération des facteurs
tels que la facilité de maintenance et l'accessibilité des tuyaux
d'évacuation des gaz et d'air de combustion.
D6. Déterminez la longueur du tuyau d'air de combustion qui doit être
attachée à l'entrée d'air de combustion (côté concentrique) de la boîte
adaptatrice pour dépasser du mur ou du toit du bâtiment. Veillez à
ajouter à la longueur l'épaisseur du mur ou du toit. Pour déterminer la
distance minimum requise entre le chapeau et le toit ou le mur,
reportez-vous à la figure 12.1 ou 12.2.
D7. Coupez le tuyau d'air de combustion côté concentrique à la bonne
longueur, comme indiqué à l'étape précédente. Pour les diamètres et
matériaux de tuyau, reportez-vous au tableau 6.1.
D8. Attachez le tuyau d'air de combustion côté concentrique à la prise d'air
de la boîte adaptatrice concentrique (Figure 13.1), à l'aide de 3 vis à
tôle résistant à la corrosion minimum. Calfeutrez le joint avec du
mastic.
D9. Placez l'ensemble (boîte adaptatrice et tuyau d'air de combustion) à
travers le mur ou le toit en vous assurant que les prescriptions de
distance de l'étape D6 sont respectées. Attachez solidement
l'ensemble au bâtiment en utilisant les supports de la boîte
adaptatrice.
D10. Depuis l'extérieur du bâtiment, colmatez au mastic l'espace entre le
tuyau de prise d'air de combustion et le trou de pénétration du
bâtiment.
6-563.9
2,5 CM (1 PO) À PARTIR
DE LA PAROI JUSQU'À L'ORIFICE
DU TERMINAL DU TUYAU D'ADMISSION
DE L'AIR DE COMBUSTION
61 CM (24 PO)
MINIMUM
À LA PAROI OU AU
BÂTIMENT
ADJACENT
35,5 CM (14 PO)
BOÎTE ADAPTATRICE
MINIMUM À PARTIR DU TERMINAL
CONCENTRIQUE D'ÉVACUATION
DU TUYAU D'ENTRÉE D'AIR
DE COMBUSTION
TUYAU
D'ÉVACUATION
TUYAU D'ENTRÉE
D'AIR DE
COMBUSTION
