INSTALLATION – RACCORDEMENTS DE GAZ
RACCORDEMENTS DE GAZ
AVERTISSEMENT
1. L'installation doit se faire conformément aux codes locaux de la
construction ou, à défaut de tels codes, conformément au National
Fuel Gas Code, ANSI Z223.1 (NFPA 54) – dernière édition. Au
Canada, l'installation doit se faire conformément à la norme CSA B149.1.
2. Toutes les tuyauteries de gaz extérieures doivent être soumises à des
essais de pression et d'étanchéité avant la mise en marche. Ne
recherchez jamais les fuites avec une flamme nue. Utilisez plutôt de
l'eau savonneuse ou un produit équivalent.
3. La pression de gaz au régulateur de l'appareil ne doit jamais dépasser
14 po C.E. (1/2 psi).
4. Pour réduire les risques de condensation, le pouvoir calorifique
minimum du gaz (au niveau de la mer) ne doit pas être inférieur de
plus de 5 % à la valeur minimale nominale figurant sur la plaque
signalétique de l'appareil ou de 5 % à la valeur la plus basse des
appareils à double alimentation.
ATTENTION
1. La purge de l'air des tuyauteries de gaz doit se faire selon la
procédure ANSI Z223.1 (NFPA 54) – dernière édition ou aux codes
CSA B149 pour le Canada.
2. Pour l'essai d'étanchéité des tuyauteries d'alimentation en gaz,
l'appareil et son régulateur de gaz combiné doivent être isolés pour
tout essai fait à une pression dépassant 14 po C.E. (1/2 psi).
3. L'appareil devrait être isolé de la conduite d'alimentation en gaz par la
fermeture d'un robinet d'arrêt manuel posé à l'installation. Ce robinet
d'arrêt doit être dans un rayon de 6 pi autour de l'appareil.
4. Fermez l'arrivée générale de gaz avant d'installer l'appareil.
IMPORTANT
Pour éviter une défaillance prématurée de l'échangeur de chaleur,
l'apport calorifique du gaz utilisé ne doit pas excéder de plus de 5 % la
valeur nominale inscrite sur la plaque signalétique de l'appareil.
1. L'installation doit se faire conformément aux codes locaux de la
construction ou, à défaut de tels codes, conformément au National Fuel
Gas Code, ANSI Z223.1 (NFPA 54), dernière édition. Au Canada,
l'installation doit se faire conformément à la norme CSA B149.1. .
2. Les tuyauteries doivent être conformes aux exigences locales et
nationales pour le type et le volume de gaz, ainsi que les pertes de
charge admissibles dans les lignes. Consultez le tableau 14.1 pour
déterminer les débits (CFH) pour le type de gaz et la capacité de
l'appareil à installer. À partir de la valeur du débit et de la longueur de
tuyau nécessaire, déterminez le diamètre de tuyau en consultant le
tableau 14.2. Si plusieurs appareils de chauffage sont desservis par la
même conduite principale, il faut tenir compte de la capacité totale, du
débit total et de la longueur totale. N'utilisez pas de tuyau plus petit que
13 mm ou 1/2 po. Le tableau 14.2 est établi pour une perte de charge
de 0,3 po de C.E. entre la conduite principale du bâtiment et l'appareil
de chauffage. La pression du gaz à l'entrée de l'appareil doit être de 6 à
7 po C.E. et de 11 à 14 po C.E. pour le propane. En déterminant le
diamètre de la conduite d'alimentation, il faut s'assurer que ces
pressions seront respectées à l'entrée de l'appareil malgré la perte de
charge de 0,3 po C.E. admise dans la tuyauterie. Si une perte de
charge de 0,3 po C.E. est excessive, consultez le manuel Gas
Engineer's Handbook pour déterminer la section des tuyaux de gaz.
3. Installez un raccord union à joint rodé avec un siège en laiton et un
robinet d'arrêt manuel adjacent à l'appareil pour les arrêts manuels
d'urgence et l'entretien des commandes, comportant un raccord 1/8 po
NPT avec bouchon obturateur, pour pouvoir brancher un manomètre
(figure 14.1).
4. Utilisez deux clés pour raccorder la tuyauterie du site aux appareils.
5. S'il n'est pas possible d'éviter les points bas dans la tuyauterie de gaz,
il faut ajouter un collecteur de sédiments en amont de chaque appareil.
(Figure 14.1.)
6. Si des essais de pression et d'étanchéité doivent être faits à plus de 11
po C.E. (1/2 psi), fermez le robinet d'arrêt installé sur site, déconnectez
l'appareil et sa commande de gaz mixte de l'arrivée de gaz et bouchez
l'arrivée de gaz avant le test. Lorsque vous testez des pressions de 14
po C.E. (1/2 psi) ou inférieures, fermez le robinet d'arrêt manuel sur
l'appareil avant d'effectuer le test.
14

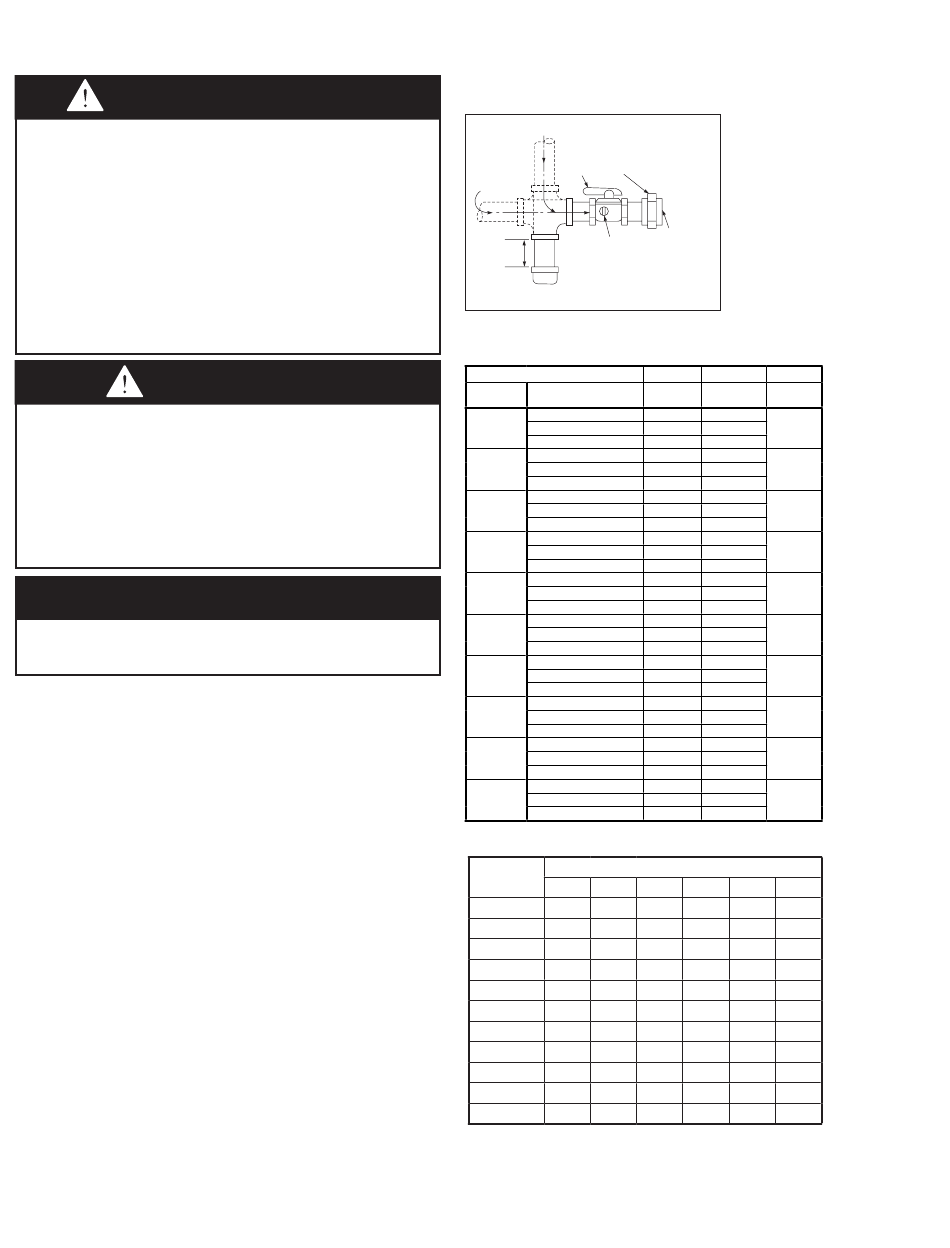

Figure 14.1- Installation recommandée : piège à sédiments
et robinet d'arrêt manuel – Pour un raccordement latéral ou
par le bas
AR R I VÉE D E G AZ
R AC C O R D
R O BI N ET
À JO I N T
D ' AR R ÊT
R O D É
M AN U EL
AR R I VÉE
D E G AZ
R AC C O R D
3 po
D E M ESU R E
1/ 8 N PT
M I N
PI ÈG E À
SÉD I M EN TS
Tableau 14.1- Pression au collecteur et consommation de
gaz au niveau de la mer
Taille de
Pression au collecteur ( " po
modèle
C.E.) :
pi cubes/h
55
gal/h Propane
Diam. foret pour orifice
pi cubes/h
65
gal/h Propane
Diam. foret pour orifice
pi cubes/h
85
gal/h Propane
Diam. foret pour orifice
pi cubes/h
110
gal/h Propane
Diam. foret pour orifice
pi cubes/h
135
gal/h Propane
Diam. foret pour orifice
pi cubes/h
156
gal/h Propane
Diam. foret pour orifice
pi cubes/h
180
gal/h Propane
Diam. foret pour orifice
pi cubes/h
215
gal/h Propane
Diam. foret pour orifice
pi cubes/h
260
gal/h Propane
Diam. foret pour orifice
pi cubes/h
310
gal/h Propane
Diam. foret pour orifice
Tableau 14.2 – Capacités de gaz – Gaz naturel
Longueur de
tuyau (pi)
1/2 po
3/4 po
10
132
278
20
92
190
30
73
152
40
63
130
50
56
115
60
50
105
70
46
96
80
43
90
100
38
79
125
34
72
150
31
64
j Capacités en pieds cubes par heure dans des tuyaux de nomenclature 40 avec une chute de
pression maximum de 0,3 po C.E. avec une pression gazeuse de 14 po C.E. La densité est de
0,60 pour le gaz naturel et de 1,50 pour le propane
k Pour obtenir la capacité de tuyaux contenant du propane, divisez la capacité pour le gaz naturel
par 1,6. Exemple : quelle est la capacité d'un tuyau à propane de 60 pi x 1-1/4 po? Sa capacité
pour le gaz naturel est de 400 pi³/h. Divisez cette valeur par 1,6 pour obtenir 250 pi³/h pour le
propane.
6-563.9
VER S LE
C O N TR Ô LEU R
En position OFF, la manette du
robinet d'arrêt de gaz doit être
perpendiculaire au tuyau.
Naturel
Propane
Nbre
3,5
10
d'orifices
54
22,1
sans objet
0,61
4
50
1,10 mm
65,6
26,3
sans objet
0,73
5
1,75 mm
57
81
34
sans objet
0,9
5
47
1,25 mm
105
44
sans objet
1,2
5
43
54
128,6
54
sans objet
1,5
6
43
54
147,6
62
sans objet
1,7
6
41
1,50 mm
171,4
72
sans objet
2
7
41
53
204,8
86
sans objet
2,4
9
42
54
247,6
104
sans objet
2,9
9
38
52
295,2
124
sans objet
3,4
12
41
53
jk
Gaz naturel
1 po
1-1/4 po 1-1/2 po
2 po
520
1050
1600
3050
350
730
1100
2100
285
590
890
1650
245
500
760
1450
215
440
670
1270
195
400
610
1150
180
370
560
1050
170
350
530
930
150
305
460
870
130
275
410
780
120
250
380
710
