F.5. Variantes de raccordement
Les différentes possibilités de raccordement du détecteur sont déterminées selon la technologie du circuit
de détection de l'ECS auquel il est raccordé. Consulter les notices techniques de ces produits pour obtenir
les informations nécessaires.
Dans tous les cas, l'alimentation du détecteur doit provenir d'une EAE conforme à la norme EN 54-4 et
suffisamment dimensionnée en énergie et en autonomie.
F.5.1. Alimentation
La ligne d'alimentation est raccordée aux bornes 1 et 2. Lorsque la redondance est prescrite, la deuxième ligne d'alimen-
tation est raccordée aux bornes 3 et 4.
La section du câble doit être vérifié en fonction de la distance entre l'EAE et le détecteur ; voir section Section F.5.4,
« Raccordement à un ECS adressable ».
2 DFA05 alimentés
par une même EAE
Détecteur
F.5.2. Réarmement du détecteur
Il y a trois manières de réarmer un DFA05 :
Par la coupure de l'alimentation du détecteur => Essentiellement utilisé pour les ECS conventionnels.
•
Via l'entrée de réarmement (RESET EXTERNE) du détecteur => Essentiellement utilisé pour les ECS adressables.
•
Par appuie sur le bouton poussoir RÉARMEMENT de la face avant.
•
Pour certaines applications, il est possible d'inhiber le réarmement local (en façade du détecteur) et de le
faire uniquement depuis l'ECS, au travers de l'entrée ''RESET du détecteur.
Dans les exemples de raccordement des 2 sections suivantes, le logo
avec ce principe.
Le document est la propriété de FARE, il ne doit être ni communiqué, ni reproduit sans notre accord écrit. FARE - 782 Rue Duhamel du Monceau, 45300 Dadonville
DFA_NTP_176_F.1_FR - (23/01/2023)

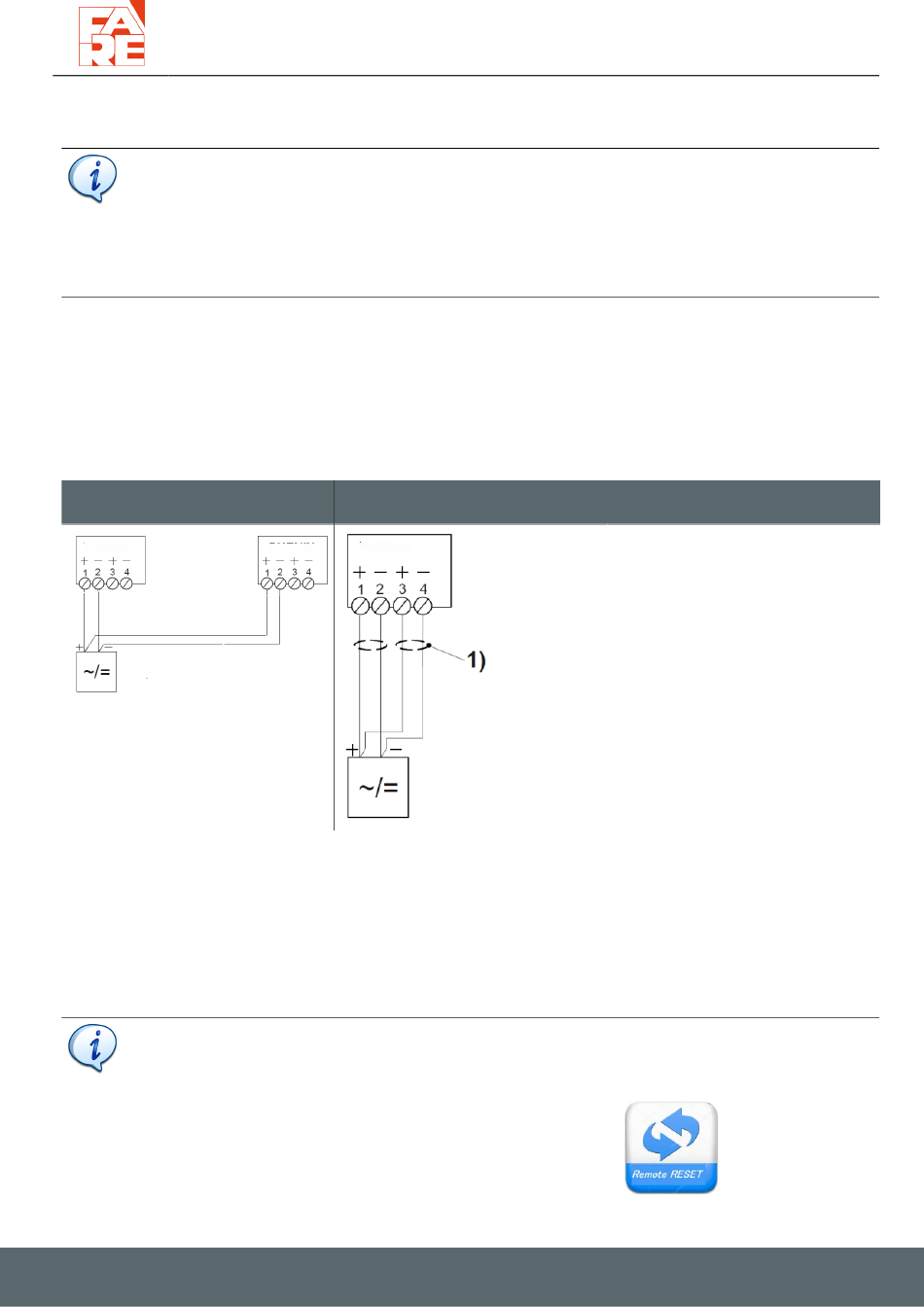

1 DFA05 alimenté avec redondance
Détecteur
Détecteur
Notice Technique du Détecteur de Fumée par Aspiration -
(1) : les 2 câbles empruntent des che-
mins différents.
DFA05
DFA05
indique la conformité
