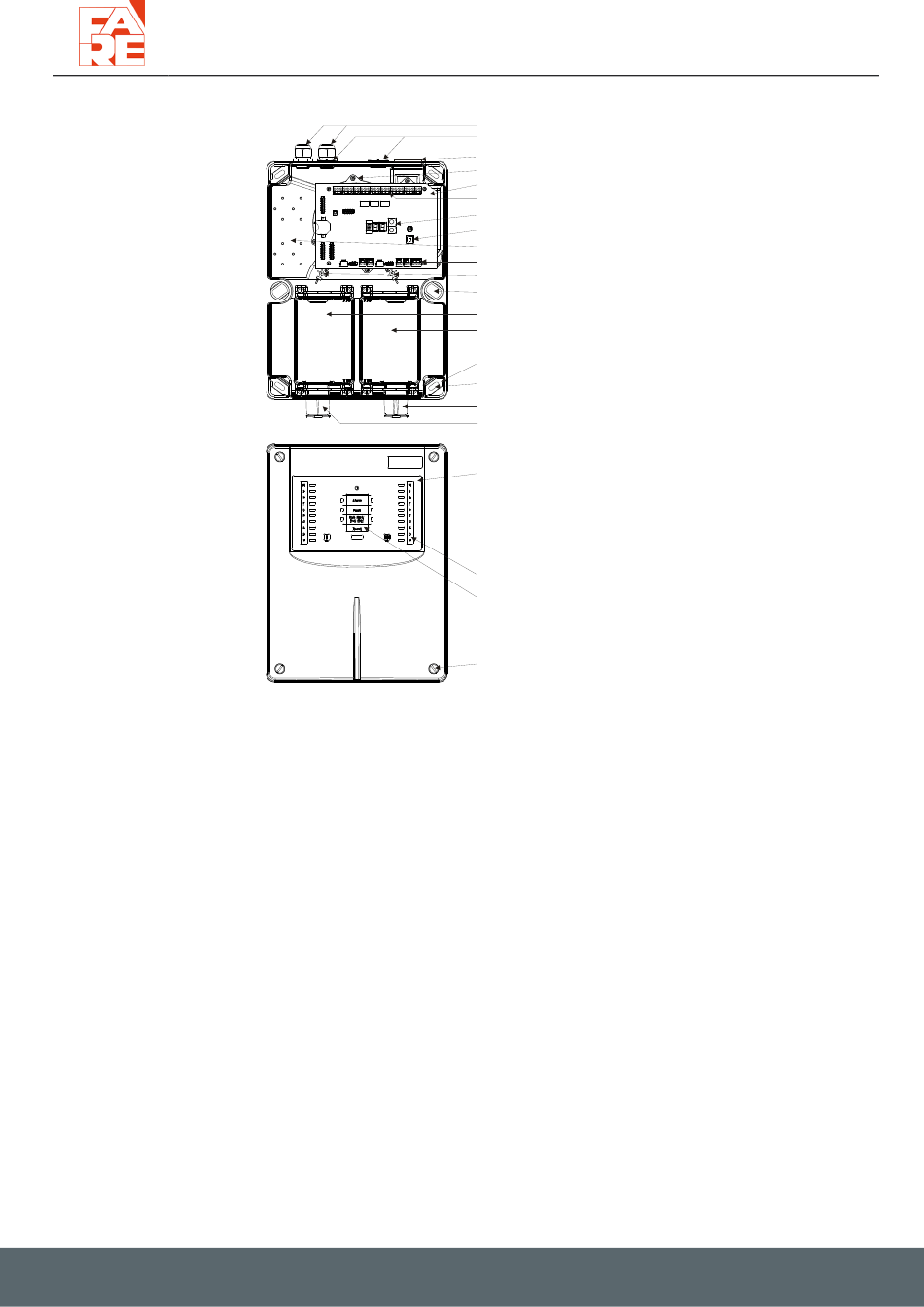

Figure 6. Vue d'ensemble mécanique
C.2. Conception électrique
Les éléments du DFA05 sont les suivants (variable selon la version du matériel) :
1 noyau-ferrite pour la protection du 24Vdc
•
1 Carte mère AMB35.
•
1 Circuit imprimé BCB35 ou ACB35 pour les LED en face vant.
•
1 ou 2 Module(s) de détection de fumée I et II (SSD 535-X ).
•
1 Ventilateur.
•
1 ou 2 Contrôleur(s) de flux d'air I et II.
•
En option, des modules d'extension RIM35, MCM35, SIM35.
•
Les électroniques suivantes intègrent la carte mère AMB 35 :
Unité d'alimentation interne
•
Contrôleur du ventilateur
•
Surveillance du débit d'air avec compensation en température.
•
Dialogue & surveillance des modules de fumée.
•
4 entrées opto-couplées OEM pour transmettre des états optionnels.
•
1 Entrée opto-couplée pour le RESET externe.
•
Pilotage des relais et sorties ''Collecteur ouvert''.
•
Gestion horloge temps réel avec sauvegarde par pile LITHIUM
•
Sélection de la configuration par 2 boutons poussoir et 3 afficheurs (1 de type alphanumérique + 2 de type 7-segments).
•
1 Prise pour PORT USB
•
1 Prise pour câble plat ''10 points'' pour liaison avec circuit imprimé de face avant.
•
Le document est la propriété de FARE, il ne doit être ni communiqué, ni reproduit sans notre accord écrit. FARE - 782 Rue Duhamel du Monceau, 45300 Dadonville
DFA_NTP_176_F.1_FR - (23/01/2023)
BASE DU DETECTEUR
Couvercle
Notice Technique du Détecteur de Fumée par Aspiration -
3 x presse-étoupes ∅ 12
Réserve pour presse-étoupe
1 x M20 / 1 x M25
Sortie Air
Ventilateur
Carte mère AMB35
Bornes de raccordement
Afficheur + boutons pour mise en service
Interface USB
4 x slots pour modules d'extension
Elements de connection interne
Capteur de débit d'air
2 x point de fixation pour
Couvercle (Mise en service / Maintenance)
Module de détection I
Module de détection II
4 x points de fermeture
Pour couvercle
4 x trous fermeture ¼ tour
Entrée pour connection réseau de tuyau II
Entrée pour connection réseau de tuyau I
Unité de contrôle (intégré au couvercle) selon version :
- 1
Voie de mesure sans barre-graphe indicateur du niveau de fumée
-
2 voies de mesure sans barre-graphe indicateur du niveau de fumée
- 1
Voie de mesure avec barre-graphe indicateur du niveau de fumée
- 2
Voies de mesure avec barre-graphe indicateur du niveau de fumée
Etiquette relogeable pour niveau de
Etiquette relogeable pour état du détecteur
4 x fixations ¼ tour
DFA05
DFA05
