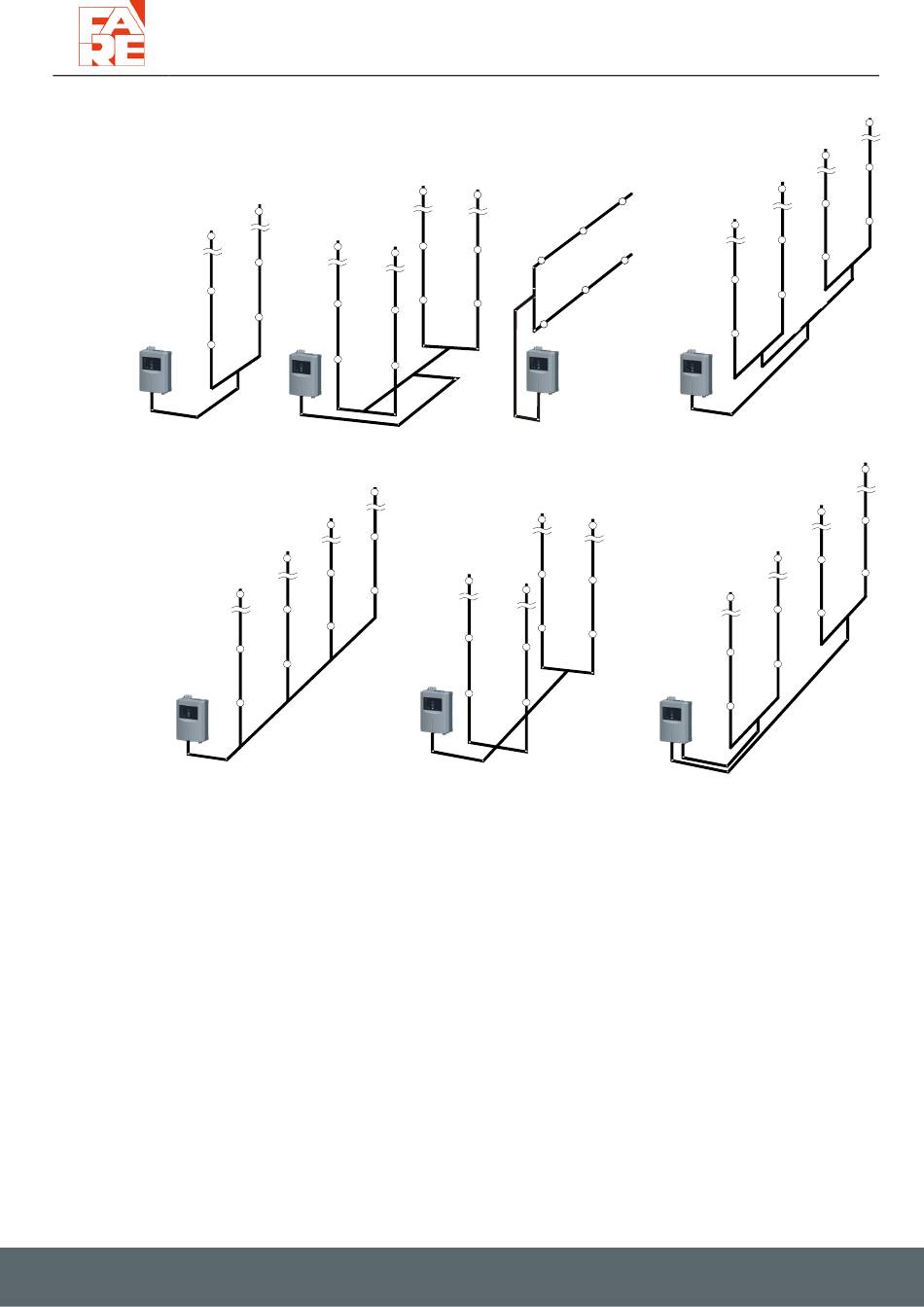

Figure 13. Exemples de réseaux dans des entrepôts de stockage sur rack de grande hauteur
A)
Réseaux symétriques
Forme U- vertical
B)
Réseaux asymétriques
Forme Stub-, asymétrique vertical
D.5. Surveillance d'équipement
D.5.1. Cas identifiés
Les applications pour la surveillance d'équipement sont complémentaires à la surveillance de volume. La surveillance
d'équipement se fait directement sur l'objet (machine, matériel ou équipement). Les objets suivants peuvent être surveillés
avec un DFA05 (liste non exhaustive) :
Armoires électriques avec ou sans ventilation forcée.
Équipements informatiques.
Matériels et machines spéciales.
Transmission et équipements de transmission.
