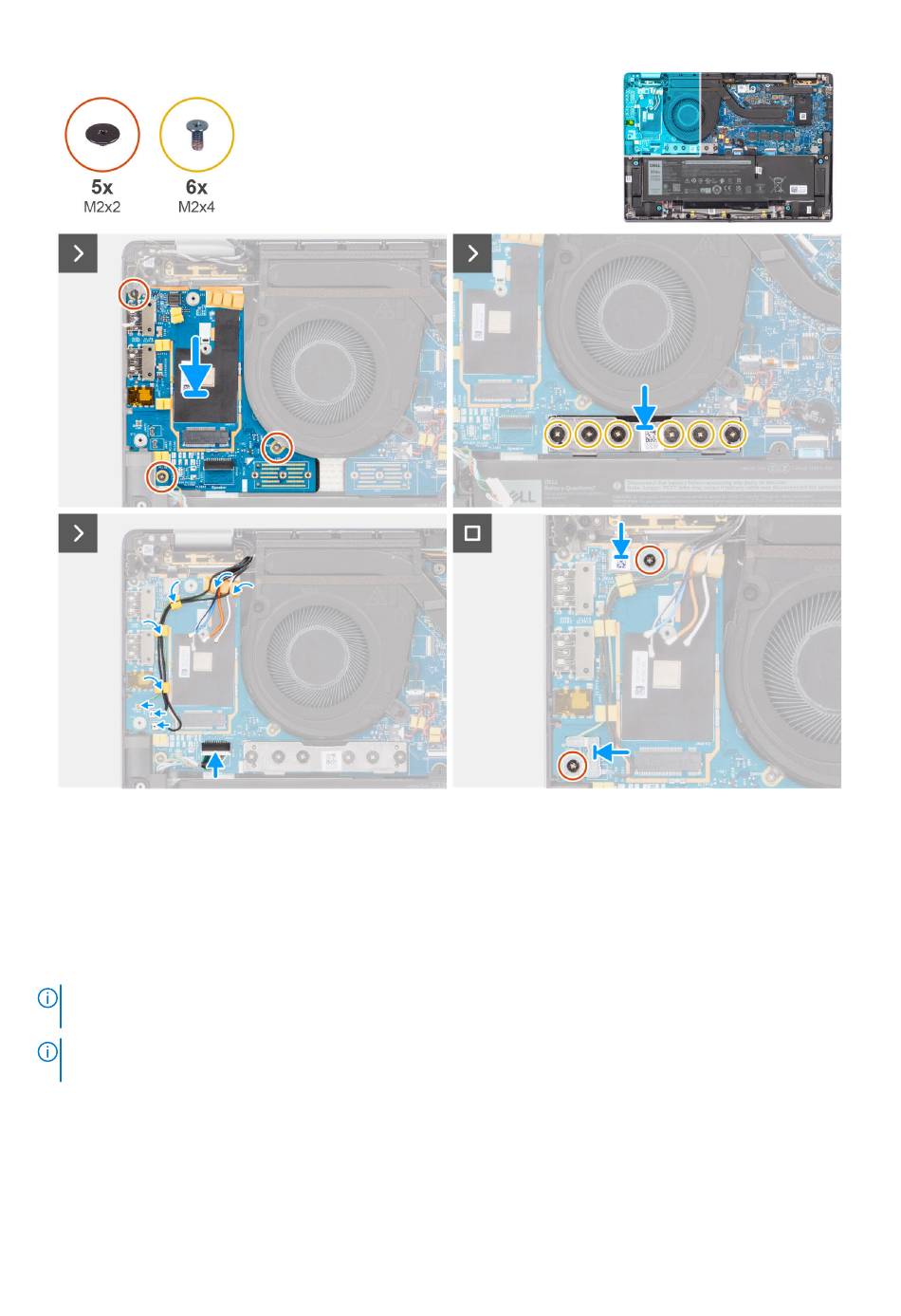

Figure 75. Installation de la carte fille d'E/S
Étapes
1. Collez le tampon thermique WWAN qui est fixé au compartiment de la carte WWAN et déplacez-le vers la nouvelle carte fille d'E/S si
vous remplacez la carte fille d'E/S pour les modèles qui sont expédiés avec une carte WWAN 5G.
2. Placez la carte fille d'E/S dans son compartiment à partir de l'espace situé sur le côté supérieur et placez-la sur l'ordinateur.
3. Remettez en place les trois vis (M2x2,5) qui fixent la carte fille d'E/S à l'assemblage du repose-poignets et du clavier.
4. Remettez en place la carte du connecteur pont de l'ordinateur.
REMARQUE :
Orientez la carte de connexion pont de la carte fille d'E/S afin que les flèches gravées sur le connecteur pointent
vers le haut en direction de l'assemblage du dissipateur de chaleur et du ventilateur lors de sa réinstallation.
REMARQUE :
Lors de la réinstallation de la carte du connecteur pont de la carte fille d'E/S, fixez les six vis (M2x4) dans l'ordre
séquentiel (1 > 2 > 3 > 4 > 5 > 6) marquées sur le circuit imprimé flexible.
5. Remettez en place les six vis (M2x4) qui fixent la carte du connecteur pont de la carte fille d'E/S à l'assemblage du repose-poignets et
du clavier.
6. Branchez le câble des haut-parleurs de la carte fille d'E/S.
7. Branchez le circuit imprimé flexible du lecteur d'empreintes digitales depuis la carte fille d'E/S.
8. Alignez le support du lecteur d'empreintes digitales, puis placez-le sur l'ordinateur.
Retrait et installation des unités remplaçables sur site (FRU)
103
