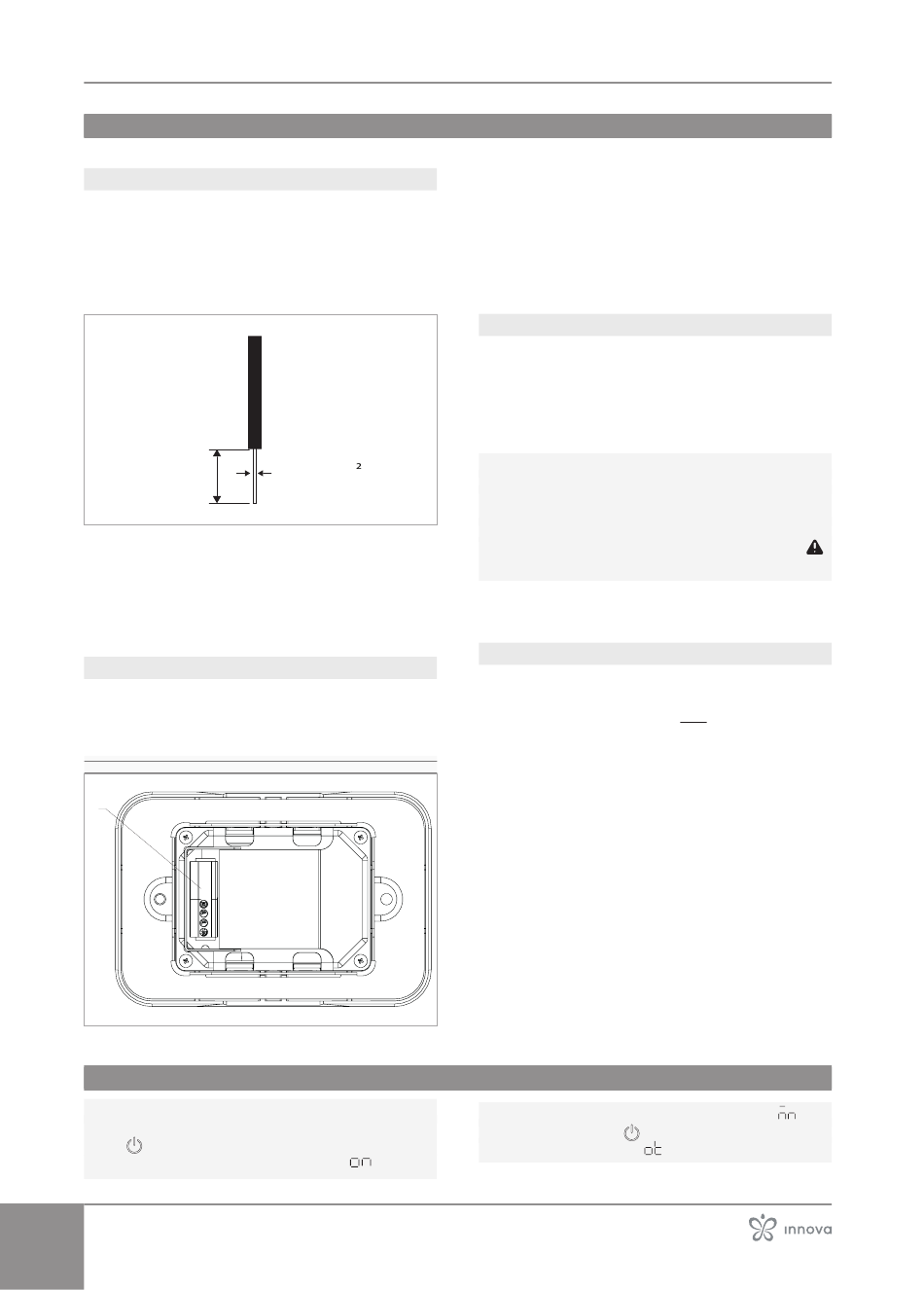

COMMANDES SÉRIE M7 EEB749
64 Branchements
641 Avertissements préliminaires
Les bornes acceptent :
• câbles rigides ou flexibles avec section de 0,2 à 1 mm²
• câbles rigides ou flexibles d'une section de 0,5 mm² si l' o n
branche deux conducteurs dans la même borne
• câbles rigides ou flexibles d'une section maximale de
0,75 mm² s'ils sont équipés d'une cosse de câble avec col-
lier en plastique
8 mm
Pour brancher les câbles :
► dégainer les câbles sur 8 mm
► en cas de câble rigide, insérer aisément
► en cas de câble flexible, s' a ider d'une pince plate
► enfoncer à fond les câbles
► vérifier qu'ils sont bien fixés en les tirant légèrement
642 Panneau de commande
Le panneau de commande pour le contrôle mural est à com-
mander séparément.
Position des borniers :
1
Bornier (Panneau vue postérieure)
1
65 Menu base
Pour accéder au menu base
► avec l'écran éteint, appuyer longtemps sur la touche
pendant 10 secondes
Le dispositif s'allume et on voit apparaître
40
0.2 - 1 mm
.
Pour effectuer les branchements:
► brancher les câbles de l' a limentation + - à une alimentation
12 V-DC 1A
► brancher les câbles pour le branchement série ModBus aux
bornes A et B
Inverser A et B pour le branchement du panneau de com-
mande mural avec la carte.
643 Contact de présence CP
Ce contact permet de brancher un dispositif externe qui empêche
le fonctionnement de l' a ppareil, par exemple :
• contact ouverture fenêtre
• on/off à distance
• capteur de présence à infrarouges
• badge d'habilitation
• changement de saison à distance
Fonctionnement
Le contact est normalement ouvert.
► à la fermeture du contact CP, branché à un contact
sans potentiel, l'appareil se met en veille
L'écran affiche CP.
► à la pression d'une touche sur l'écran, le symbole
clignote
Il est interdit de brancher l' e ntrée CP en parallèle à celle
d' a utres cartes électroniques. Utiliser des contacts séparés.
644 Extension écran
Pour permettre la connectivité de l'appareil et la sélection du
niveau de puissance de ventilation, l'écran doit être étendu.
Voir la section "Extension écran" p. 42.
► appuyer jusqu'à ce que l'indication apparaisse
► relâcher la touche
Apparition du symbole
.
