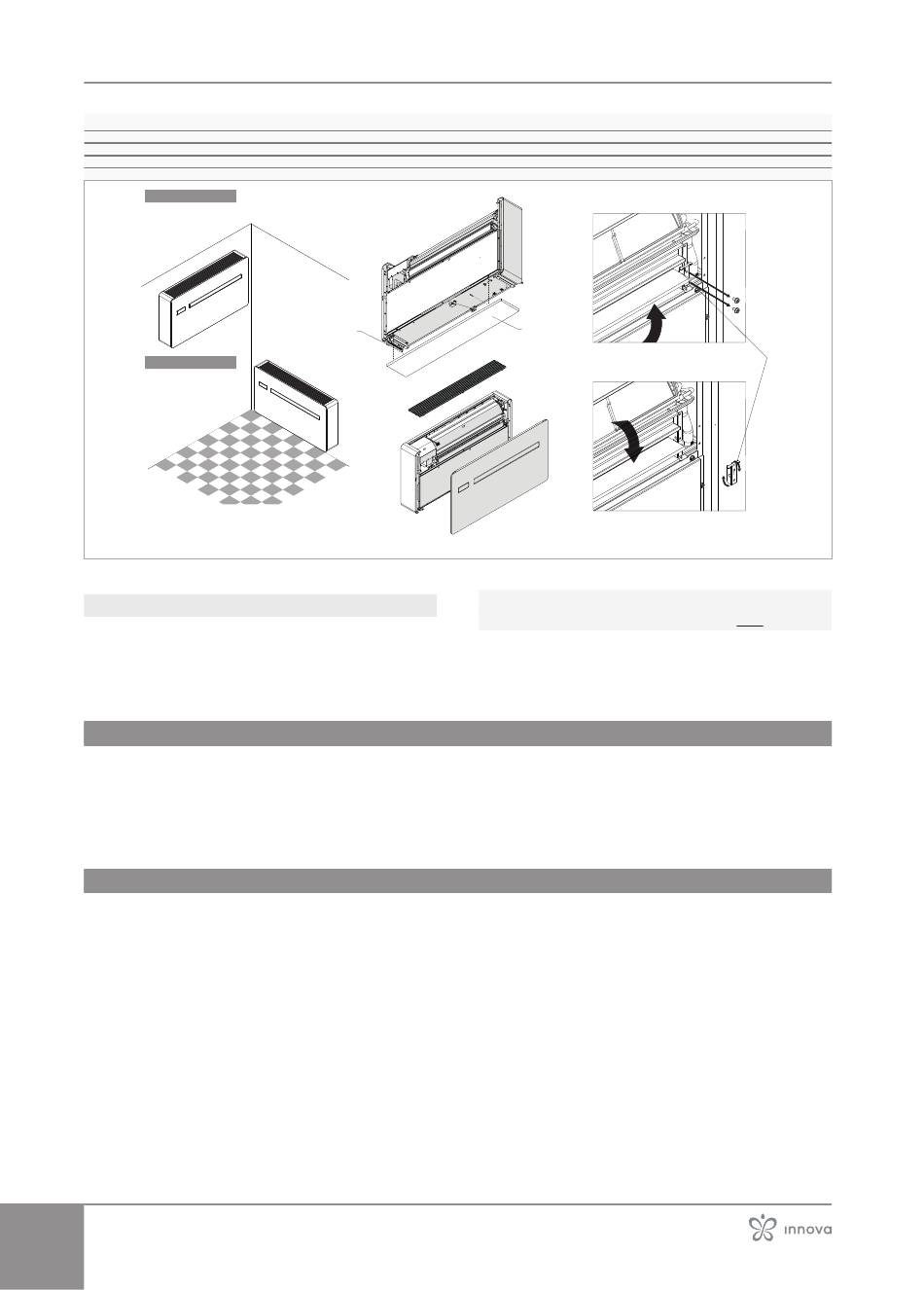

INSTALLATION
A
Installation en-haut
B
Installation en bas (prévue par le fabricant)
1
Kit esthétique de couverture inférieure code gB0737II
2
Vis de fixation (fournies avec le kit en option GB0737II)
3
Étrier droit de support du flap
A
B
4142 C onfiguration
Après avoir effectué les opérations mécaniques de changement
de position du flap de sortie d' a ir, configurer l' é lectronique de
contrôle de la machine
415 Opérations au terme de l'installation
Avant de quitter le chantier, il convient de rassembler les embal-
lages et d' é liminer, à l'aide d'un linge humide, toute trace de saleté
qui s'est déposée sur l' a ppareil durant le montage.
Au terme de toutes les vérifications du bon fonctionnement de
l' a ppareil, l'installateur est tenu d'illustrer à l'utilisateur :
416 Retrait des panneaux esthétiques et des grilles
Le panneau de commande est fixé sur le panneau frontal et il
est branché à l' a ppareil par un connecteur.
Débrancher le connecteur pendant l' o uverture du panneau
frontal.
► retirer la grille supérieure
► retirer le filtre
► dévisser les vis de fixation du panneau esthétique
► débrancher le connecteur de branchement de la com-
mande
► retirer le panneau esthétique
► dévisser les vis de fixation du flanc
► retirer le flanc
30
1
2
Pour configurer
► voir le chapitre "Position d'installation" p. 35
Pour assurer le bon fonctionnement de l' a ppareil, chaque
modification de la configuration du flap de sortie d'air doit
correspondre au réglage pertinent du contrôle électronique.
• les caractéristiques de base de l' a ppareil
• les instructions pour l'utilisation
• l' e ntretien courant
3
180°
