INSTALLATION
L'accès au tableau électrique n'est autorisé qu' a u personnel
spécialisé.
Avant d' e ffectuer toute intervention, veiller à ce que l' a limen-
tation électrique soit débranchée.
Le panneau de commande est fixé sur le panneau frontal et il
est branché à l' a ppareil par un connecteur.
Débrancher le connecteur pendant l' o uverture du panneau
frontal.
Pour accéder :
► retirer les panneaux esthétiques, s'ils ont été montés
► voir le chapitre "Retrait des panneaux esthétiques et des
grilles" p. 30
Pour accéder aux branchements :
► dévisser les vis du couvercle du tableau électrique
► retirer le couvercle du tableau électrique

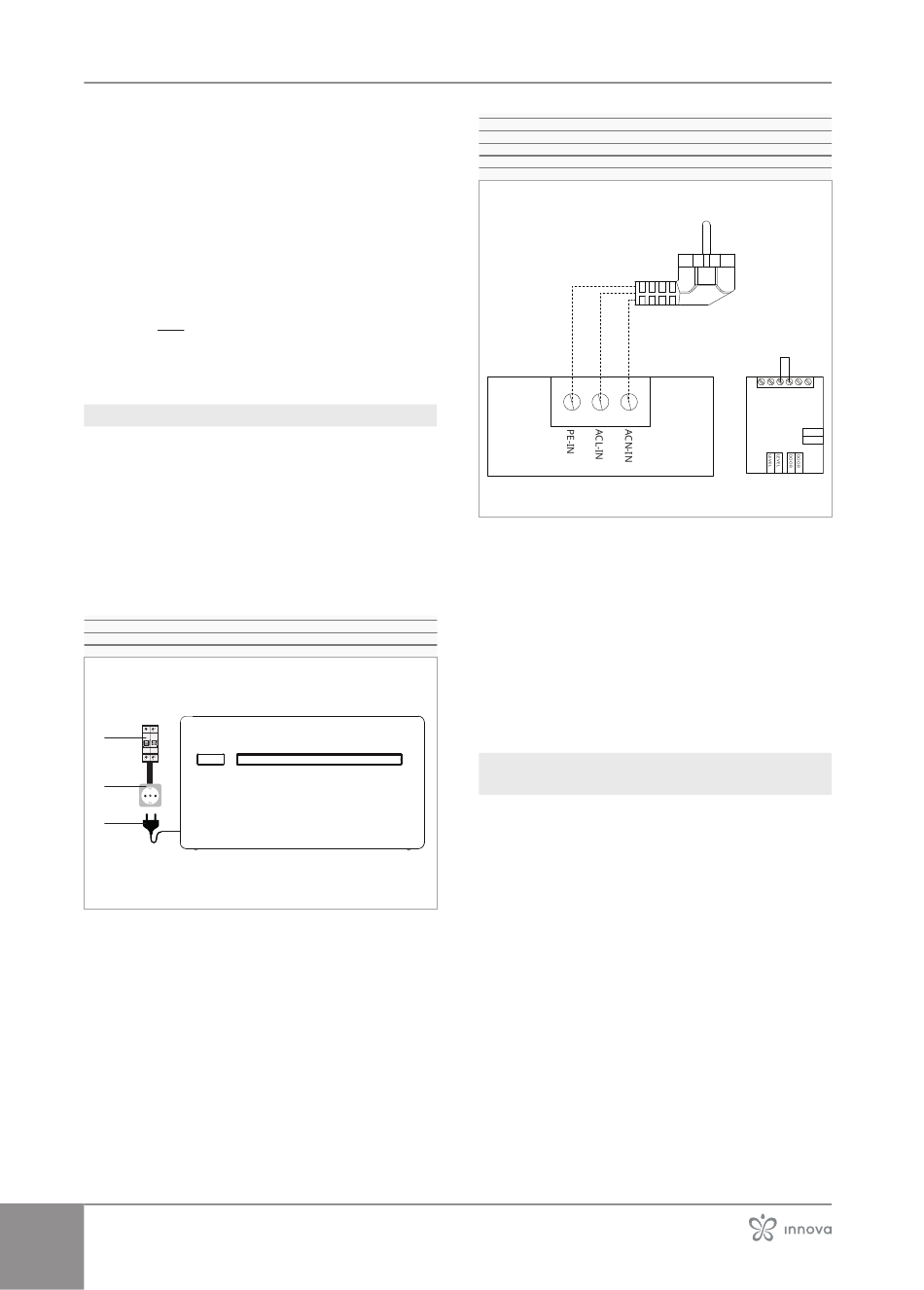

4133 Branchement
À sa sortie de l'usine, l' a ppareil est entièrement câblé et doté d'un
câble à fiche pour le branchement de type Y de l' a limentation
électrique. Pour alimenter l'unité, il suffit d'introduire la fiche dans
une prise de courant adéquate et munie d'un interrupteur ma-
gnéto-thermique.
En cas d'endommagement du câble d'alimentation, contac-
tez le centre d'assistance technique ou un personnel qualifié
pour le remplacer.
Il est interdit de remplacer soi-même les câbles endomma-
gés.
1
Interrupteur 1P+N, 6A, tipo C
2
Prise de type Y
3
Fiche fournie avec l' a ppareil
1
2
3
En cas de nécessité, le câble à fiche du fabricant peut être rempla-
cé par une alimentation électrique directement reliée au bornier
(branchement conseillé pour l'installation de l' a ppareil sur le haut
du mur).
28
PE-IN Mise à la terre
ACL-IN Phase
ACN-IN
Neutre
B A
Connexion série
CP
Contact de présence (normalement jumpé)
Cette opération doit exclusivement être effectuée par l'instal-
lateur, ou par le centre d'assistance technique
Pour effectuer le branchement électrique direct, remplacer le
câble d' a limentation à fiche par un câble encastré dans le mur ;
procéder comme suit :
► accéder au bornier
► débrancher le câble d' a limentation à fiche du bornier
► brancher le câble provenant du mur et vérifier que la ligne
d' a limentation est équipée d'une mise à la terre efficace
► vérifier que la ligne d' a limentation est correctement dimen-
sionnée pour l' a bsorption maximum du climatiseur (section
minimum des câbles de 1,5 mm²).
4134 Branchement entrée contact
présence CP
À l'ouverture du contact CP (à très faible tension, à brancher à un
contact propre, hors-tension), l'appareil se met en veille et CP est
affiché à l' é cran.
Ce contact permet de brancher un dispositif externe qui empêche
le fonctionnement de l' a ppareil, comme un contact d' o uverture
de fenêtre, une commande marche/arrêt distante, un capteur de
présence à infrarouges, un badge d'habilitation, etc.
Il est conseillé d'utiliser un câble à double isolation.
CP
B A
J1
485-COMM
A
B
J3
J2
C2
C1
