Laissez les câbles dans le périphérique de gestion des câbles de sorte que lorsque vous réinstallez le
périphérique de gestion des câbles, les câbles sont organisés.
6. Retirez le périphérique de gestion des câbles du module de contrôleur.
7. Appuyez sur les deux loquets de verrouillage, puis faites pivoter les deux loquets vers le bas en même
temps.
Le module de contrôleur se déplace légèrement hors du châssis.
8. Faites glisser le module de contrôleur hors du châssis et placez-le sur une surface plane et stable.
Assurez-vous de prendre en charge la partie inférieure du module de contrôleur lorsque vous le faites
glisser hors du châssis.
Étape 2 : déplacer les blocs d'alimentation
Déplacez les blocs d'alimentation vers le contrôleur de remplacement.
1. Faites tourner la poignée de came de façon à pouvoir tirer le bloc d'alimentation hors du module de
contrôleur tout en appuyant sur la patte de verrouillage.
L'alimentation est en court-circuit. Utilisez toujours deux mains pour le soutenir lors du retrait
du module de contrôleur afin qu'il ne bascule pas brusquement et ne vous blesse pas.
56

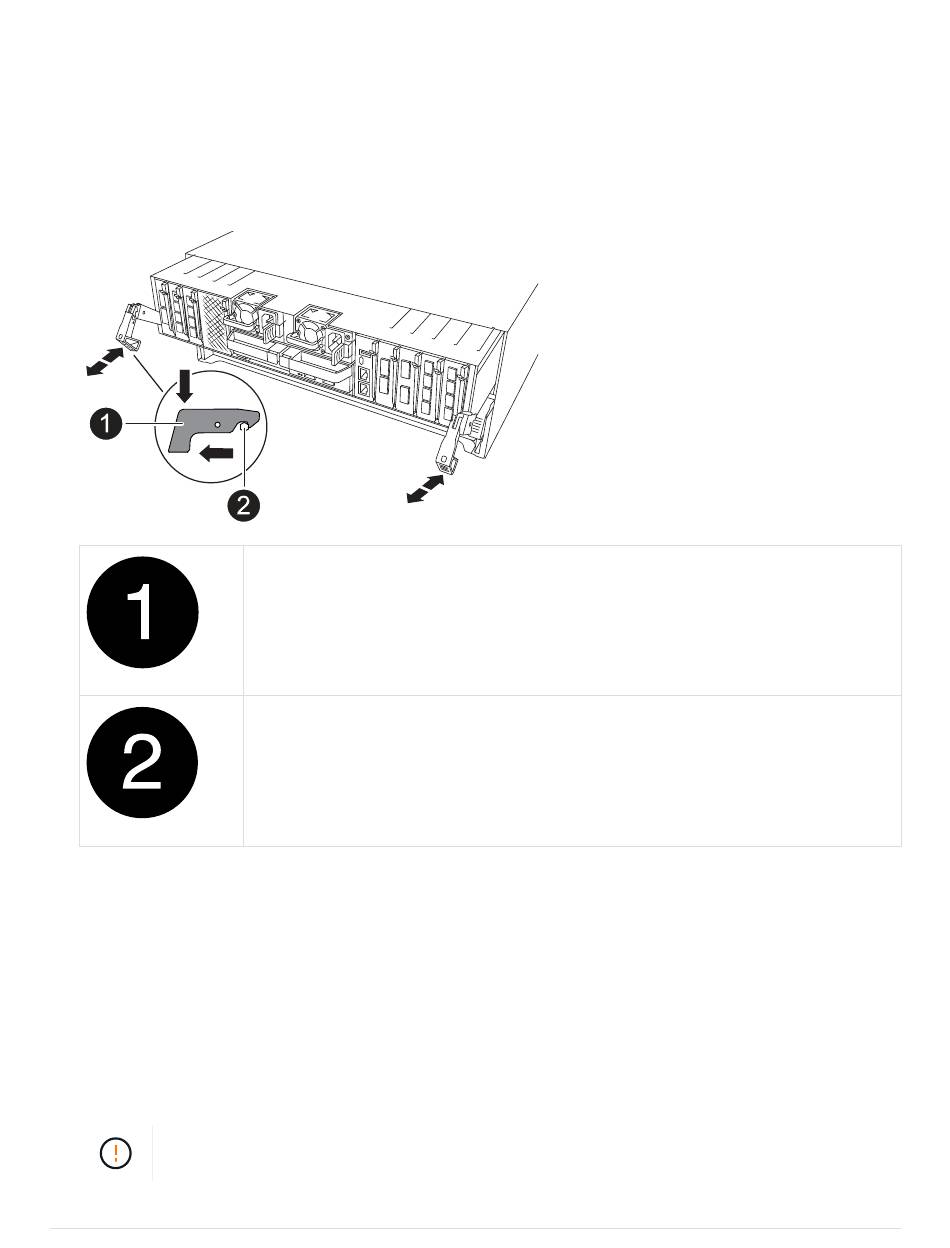

Un loquet de verrouillage
Goupille de blocage
