Option 2 : câble vers deux tiroirs NS224

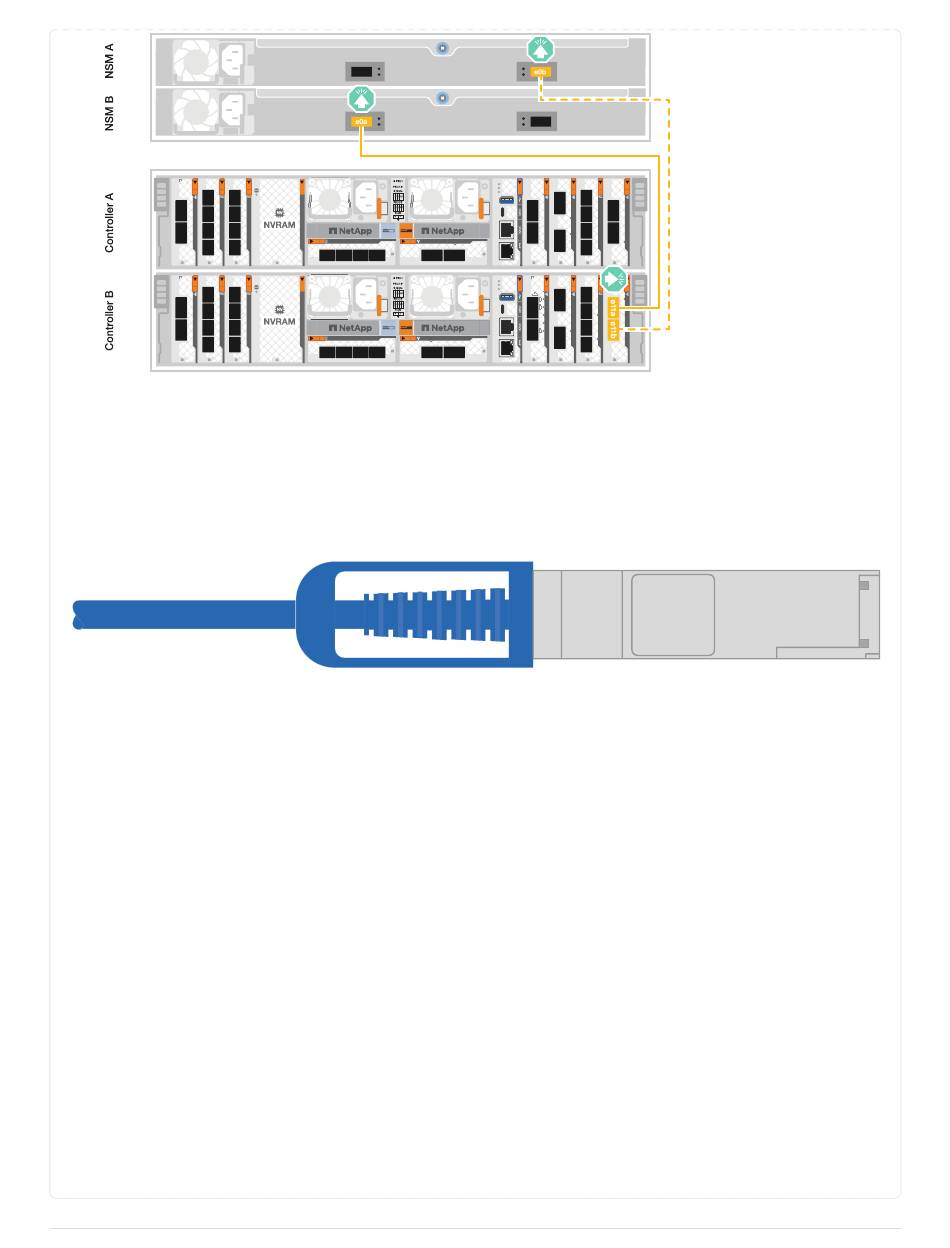

Reliez chaque contrôleur aux modules NSM des deux tiroirs NS224. Le graphique présente le câblage
depuis chacun des contrôleurs : le câblage du contrôleur A en bleu et le câblage du contrôleur B en
jaune.
Câbles en cuivre QSFP28 100 GbE
Étapes
1. Sur le contrôleur A, câblez les connexions suivantes :
a. Connectez le port e11a au port e0a du tiroir 1, NSM A.
b. Connectez le port e11b au tiroir 2, port NSM B e0b.
c. Connectez le port e8a au port e0a du tiroir 2, NSM A.
d. Connectez le port e8b au port e0b du tiroir 1, NSM B.
13
