4
5
6
7
8
90

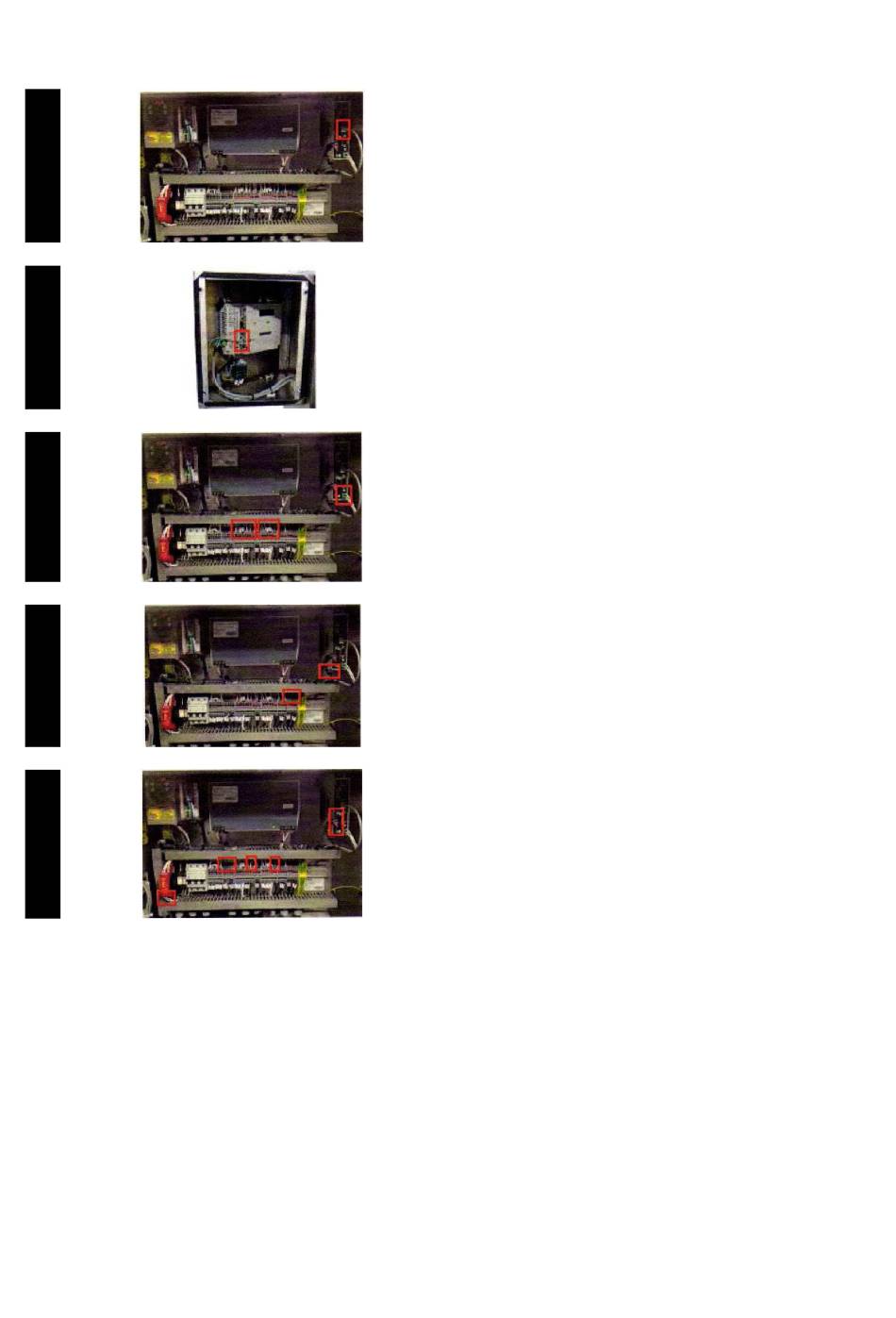

Retirez le câble Modbus du connecteur Modbus du
LMC20 en appuyant sur la petite languette du
connecteur et en tirant.
Retirez le câble Modbus du connecteur RS485 de l'IHM
en appuyant sur la petite languette du connecteur et en
tirant.
Ce câble ne sera plus utilisé et peut être entièrement
retiré.
Retirez les fils de l'alimentation électrique du LMC20 en
tirant sur le connecteur vert. Retirez les couvercles de la
goulotte. Suivez les fils jusqu'aux bornes (0 V à 24 V) et
retirez-les à l'aide d'un petit tournevis.
Retirez le connecteur « D » de la partie inférieure du
LMC20 en tirant. Suivez les fils jusqu'aux bornes (C+/C-
) et retirez-les à l'aide d'un petit tournevis.
Retirez le connecteur E/S du LMC20 en libérant les
clips de fixation (haut et bas) et en tirant sur le câble.
Suivez les fils jusqu'aux bornes (I01 à I07, 0 V, 24 V) et
retirez-les à l'aide d'un petit tournevis. Suivez le fil
jusqu'au relais d'arrêt d'urgence (I00) et retirez-le à
l'aide d'un petit tournevis.
OMEGA+ INCLUDING WIRECUT | FR | FILE-24 | Rev. C24
