INSTALLER LE CONTRÔLEUR DE MOUVEMENT M251 ET LE CÂBLAGE

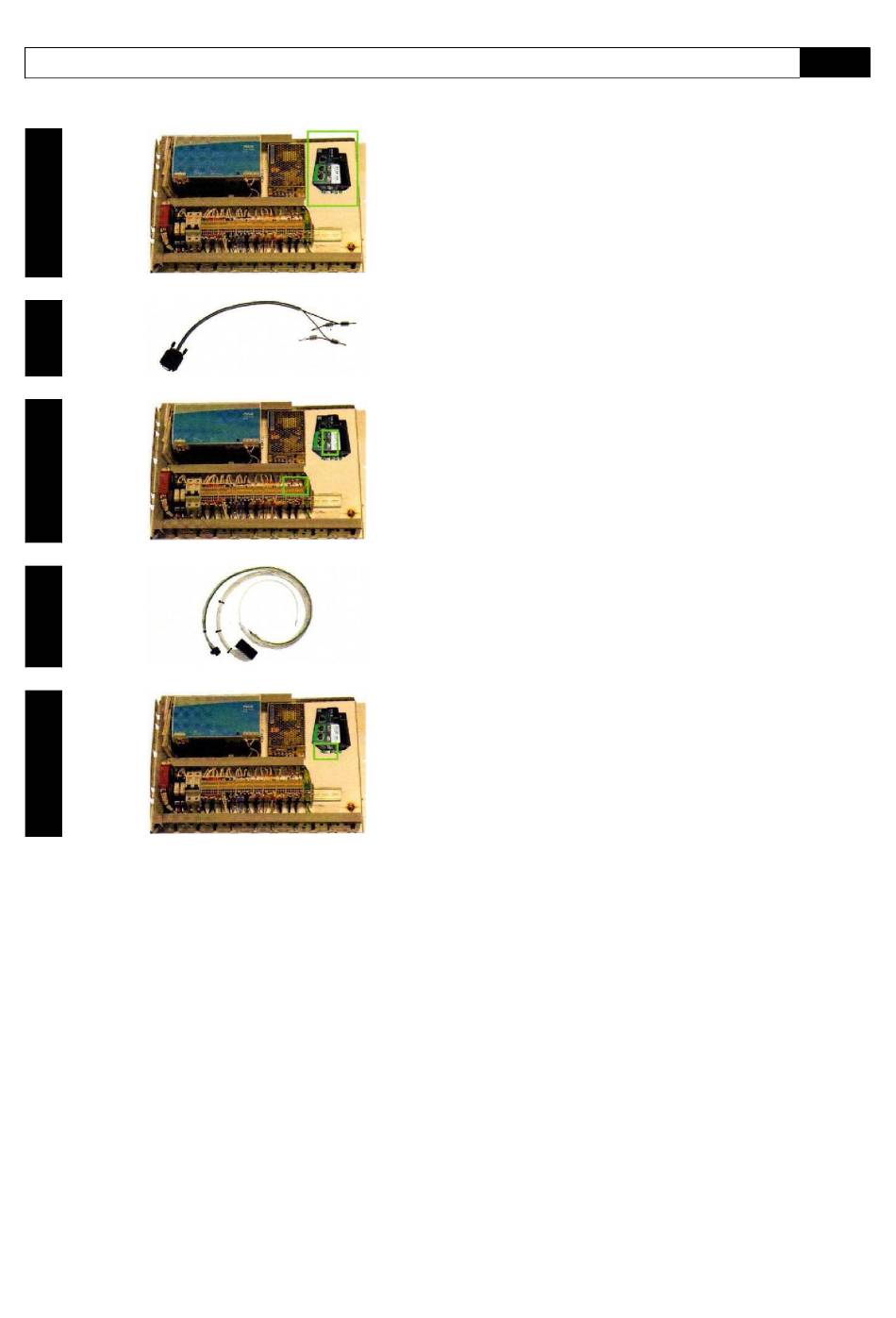

Suivez les étapes ci-dessous pour installer le contrôleur de mouvement M251 et le câblage associé:-
1
2
3
4
5
OMEGA+ INCLUDING WIRECUT | FR | FILE-24 | Rev. C24
Fixez le M251 au panneau de configuration à l'aide du
kit de fixation fourni.
Retirez le câble de communication CANOpen du kit de
conversion.
Branchez le câble CAN au port situé en haut du
contrôleur M251. Reliez les fils à l'autre extrémité de
ce câble aux bornes portant les numéros de fils
correspondants (au même endroit que ceux
précédemment retirés).
Saisissez le faisceau E/S et le faisceau d'alimentation
du kit de conversion.
Branchez la fiche d'alimentation sur le M251
(connecteur en bas).
