Branchement du câble d'alimentation/de données sur l'alimentation
1. Utilisez une lampe témoin ou un voltmètre pour déterminer la polarité de la source
de tension.
2. Branchez le fil rouge (+ ou positif) à la borne de tension positive (si vous utilisez
le bloc-fusibles du bateau, acheminez le branchement positif via le fusible, comme
illustré).
3. Branchez le fil noir (- ou terre) à la borne de tension négative.
4. Installez ou vérifiez le fusible 3 A (dans le porte-fusible en ligne ou sur le bloc-fusibles
du bateau).
Connexion du câble d'alimentation/de données à un périphérique
NMEA 0183 (facultatif)
Vous pouvez connecter le traceur GPSMAP série 700 à d'autres matériels compatibles NMEA 0183, tel qu'un périphérique ASN ou AIS.

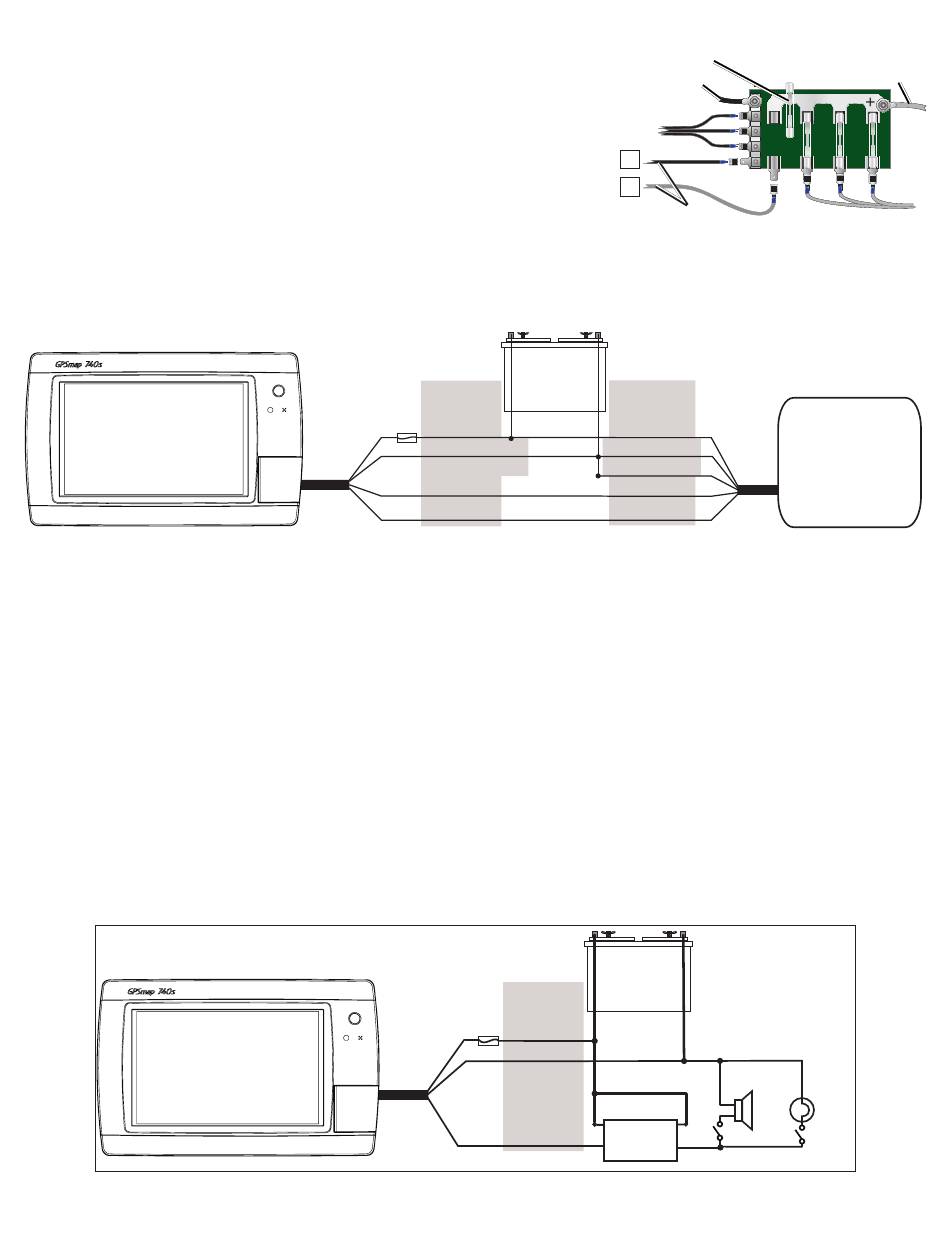

Reportez-vous au schéma de raccordement pour connecter le traceur aux appareils compatibles NMEA 0183.
Traceur GPSMAP série 700
Câblage d'un traceur GPSMAP série 700 à un périphérique standard NMEA 0183
Pour connecter le câble d'alimentation/de données à un périphérique NMEA 0183 :
1. Pour les périphériques Garmin, les fils de mise à la terre (noirs) servent de terre NMEA 0183 et doivent être reliés l'un à l'autre ou reliés
sur le même terminal que la terre NMEA 0183 sur votre périphérique NMEA 0183. Reportez-vous au schéma de raccordement de votre
périphérique NMEA 0183 pour identifier les fils.
2. Connectez le fil bleu (port 1 de sortie NMEA 0183) du câble d'alimentation/de données du GPSMAP 700 au fil d'entrée NMEA 0183 (ou
Rx/A +) du périphérique NMEA 0183, puis le fil marron (port 1 d'entrée NMEA 0183) au fil de sortie NMEA (ou Tx/A +) du périphérique
NMEA 0183.
3. Répétez l'étape 2 à l'aide des fils gris (port 2 de sortie NMEA 0183) et violet (port 2 d'entrée NMEA 0183) pour un périphérique NMEA 0183
supplémentaire.
4. Définissez le(s) port(s) série sur le traceur afin d'utiliser les donnés NMEA 0183 (standard ou haut débit). Pour plus d'informations,
consultez le Manuel d'utilisation du GPSMAP série 700.
Connexion du câble d'alimentation/de données à une lampe ou à une corne (facultatif)
Le traceur GPSMAP série 700 peut être utilisé avec une lampe et/ou une corne. Il émettra alors un flash ou un son pour alerter de l'affichage
d'un message. Il est inutile de câbler l'alarme pour que le traceur fonctionne. Le circuit de l'alarme bascule à une basse tension lorsque l'alarme
retentit. Le courant maximum est de 100 mA. Un relais est nécessaire pour limiter à 100 mA le courant provenant du traceur. Pour basculer
manuellement entre les alertes visuelles et sonores, installez des interrupteurs unipolaires unidirectionnels.
Traceur GPSMAP série 700
Instructions d'installation du GPSMAP série 700
Couleur du fil
Fusible
Rouge
 A
(alimentation)
Noir (terre)
Bleu (sortie)
>
Marron (entrée)
>
Fusible
 A
Connexion à une lampe, une corne ou les deux
Fusible  A Fusible  A
Terre du bateau Terre du bateau
— —
+ +
Vers le périphérique Vers le périphérique
Exemple de bloc-fusibles Exemple de bloc-fusibles
-
+
Batterie
10 à  V cc
Fonction du fil
Alimentation
Terre alimentation
Terre NMEA
NMEA Rx/A (+)
NMEA Tx/A (+)
+ -
Batterie
10– VCC
Couleur du fil
Rouge
(alimentation)
Noir (terre)
Jaune
Relais
(alarme)
100 ma max.
courant sur bobine
Vers l'alimentation du Vers l'alimentation du
bateau 10– V CC bateau 10– V CC
2A 3A 2A 3A
Appareil compatible
NMEA 018
>
>
Corne
Lampe
